承試二級儀器

變壓器繞組變形測試方法

變壓器繞組發生局部的機械變形后，其內部的電感、電容等分布參數必然發生變化，特別是電感值。以往多使用的是集中參數檢測法，如常規的測驗變比，直流電阻等來診斷變壓器繞組是否發生變形，因其靈敏度較低，顯得困難；另一種方法是短路阻抗來判斷，但也是中繞組變形非常嚴重時才能發現。同時這種試驗需要龐大的試驗設備及試驗電源容量，在現場很難滿足開展該項試驗的條件。目前，我局使用中試控股ZSBX-III繞組變形測試系統采用的是頻率響應分析（FRA）的原理。該方法建立在對變壓器繞組分布參數網絡分析的基礎上，變壓器繞組可以被看作是電阻、電感、電容構成的無源線性雙端口網絡，根據電工學原理，其網絡特性可以用傳遞函數H（jw）或n（f）來概述。如圖1所示。

根據電工學理論，如果繞組發生機械變，即發生了軸向、徑向尺寸，勢必會改變網絡上的L、K、C等分布參數，隨著網絡參數的改變，從而導致其頻率響應特性。因此我們比較不同時期該變壓器的頻率響應特性是否一致，就可以判斷變壓器是否發生了變形及變形程度的大小。

承試二級儀器中試控股ZS系列三、四、五級承試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

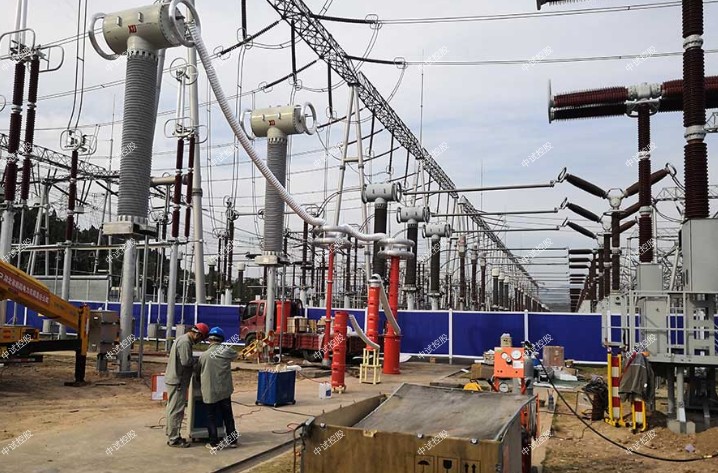

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

承試二級儀器對于連續運行的變頻器，可以從外部目視檢查運行狀態。定期對變頻器進行巡視檢查，檢查變頻器運行時是否有異常現象。通常應作如下檢查：
(1)環境溫度是否正常，要求在-10℃～+40℃范圍內，以25℃左右為好；
(2)顯示面板上顯示的字符是否清楚，是否缺少字符；
(3)變頻器風扇運轉是否正常，有無異常，散熱風道是否通暢；
(4)檢查變頻器交流輸入電壓是否超過最大值。極限是418V(380V×1.1)，如果主電路外加輸入電壓超過極限，即使變頻器沒運行，也會對變頻器線路板造成損壞；
(5)變頻器在顯示面板上顯示的輸出電流、電壓、頻率等各種數據是否正常；
(6)用測溫儀器檢測變頻器是否過熱，是否有異味；

(7)變頻器運行中是否有故障報警顯示。

承試二級儀器電力變壓器繞組的幅頻響應特性H（f）主要取決于其內部電感、電容等分布參數，通常具有如下特性：

（1）當頻率低于10KHz時，其頻率響應特性主要由線圈的電感所決定，諧振點通常較少，對分布電容的變化較不敏感；

（2）當電頻率超過1MHz時，繞組的電感又被分布電容所旁路，對電感的變化不敏感；

（3）在10KHz-1MHz的范圍內，繞組的分布電感和電容均發揮作用，其頻率響應特性具有較多的諧振點能夠靈敏地反映出繞組電感，電容的變化情況。因此，在該系統中，選用10KHz-1MHz的掃頻測量范圍。

頻率響應分析法診斷變壓器繞組變形是建立在比較繞組頻率響應特性變化基礎上的，中試控股即變壓器遭受突發短路沖擊后測得的各個繞組的頻率響應特性為原始測試結果一致，則表明該次短路故障沒有導致繞組變形，反之，可根據其特性變化的情況判斷變形的繞組以及其變形的嚴重程度。（這種判斷的方法，在實際的測試中，我們對兩臺遭受出口短路的220kV變壓器進行檢查，得出的頻響特性波形與兩年前所測試出的波形相當一致，故判斷其繞組未受到該次短路沖擊的破壞）。在實際的工作中，很多時候會碰上沒有原始數據的情況，（即那些已投入運行的變壓器，投運前沒有做該項測試），就采用比較變壓器互相繞組相間特性曲線的差異，對繞組繞組的變形情況作出判斷，對于制造工藝良好的變壓器，其三相繞組的結構基本是一致的，測得的頻響曲線通常具有一定的可比性，但需注意，這種“可比性”僅僅是相對的，受繞組引線長度，其內部位置等影響，特別是三角型接法的繞組，測得的三相頻率響應特性往往有較大的差異，這時應與該型號同同一時期的其他變壓器作比較。
