電力測試儀器

大型地網接地電阻測試儀，電力測試儀器采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，中試控股很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，中試控股提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

下面就電力測試儀器大型地網接地電阻測試儀的幾個重要知識點，詳細講解大地網接地電阻測試儀。

一、設備用途

測量接地電阻的儀器有很多，不同的試驗環境及要求，需要選用不同的電阻測試儀。大地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型  適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。

二、功能特點

1.相較于其他的接地電阻表，大地網的價格比其他設備要高出好幾倍。同樣是測量接地電阻，下面幾個特點，大概就能說明問題。

2.測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

3.抗干擾能力強。本儀器采用異頻法測量

4.精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

5.功能強大。中試控股可測量電流樁，電壓樁，接地電阻，（可選配選頻表測量跨步電壓，接觸電壓）。

三、重點參數

技術參數往往是設備選型看重的一項指標，大型地網接地電阻測試儀的技術參數如下：

1.阻抗測量范圍：0Ω～200Ω

2.分辨率：0.001Ω

3.測量誤差：±（讀數×2％+0.005Ω）

4.抗工頻50Hz 電壓干擾能力：10V

5.測試電流波形：正弦波

6.測試電流頻率：45Hz、55Hz 雙頻

7.Zui大輸出電流：3A或5A

8.Zui大輸出電壓：400V

電力測試儀器中試控股ZS系列10KV-500KV電力測試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

電力測試儀器

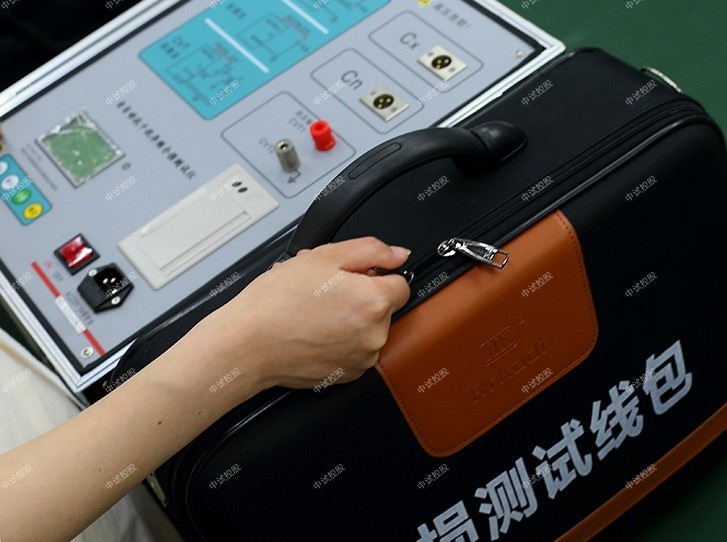

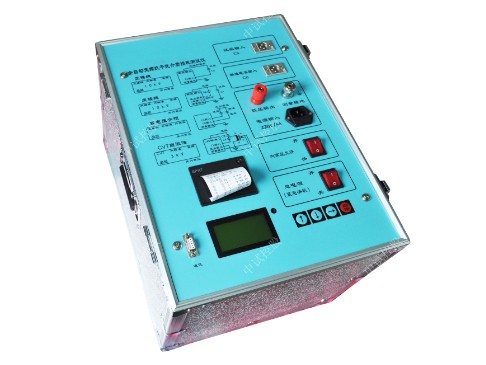

中試控股詳細講解介質損耗因數反映絕緣的老化情況，是評價電纜絕緣性能的重要參量。另外隨著電纜工作電壓的升高，介質損耗產生的熱量將嚴重限制電纜的傳輸容量及電纜壽命。在110kV下，電纜介質損耗可占線芯損耗的11. 8%。因此，研究XLPE電纜的介質損耗因數切在工作中的變化規律，對發現電纜中存在的缺陷、保障線路的可靠運行以及提高XLPE載流量具有十分重要的意義。

在電場作用下,電介質中有一部分電能將轉變為其他形式的能量，通常轉變成熱能。所謂電介質的損耗，是指在電場的作用下，電介質單位時間內損耗的電能。如果損耗很大，將會使介質溫度升得很高，導致絕緣材料老化，嚴重時會使介質熔化、甚至燒焦，喪失絕緣性能。因此介質損耗的大小是斷定絕緣性能的一項重要指標。

介質損耗根據行程的機理可分為馳豫損耗、共振損耗和電導損耗。另外，還有局部放電損耗。馳豫損耗和共振損耗分別與電介質的弛豫極化和共振極化過程相，而電導損耗則與電介質的電導相聯系

1．弛豫損耗

交變電場E改變其大小和方向時，電介質極化的大小和方向也隨著改變。如電介質為極性分子組成（極性電介質）或含有弱束縛離子（這類偶極子和離子極化由于熱運動造成，分別稱為偶極子和熱離子），轉向或位移極化需要一定時間（弛豫時間），電介質極化與電場就產生了相位差，由這種相位差而產生了電介質弛豫損耗。如組成電介質的極性分子和熱離子的弛豫時間r比交變電場的周期T大得多，這些粒子就來不及建立極化，電介質弛豫極化就很小。在低頻電場下，粒子的弛豫時間比T小得多，但由于單位時間改變方向的次數很少，電介質的弛豫損耗也很小。

弛豫極化過程在含有極性分子和弱束縛離子的液體和固體電介質中產生。對于含有極性基團的高分子聚合物，極性基團或一定長度分子鏈亦可產生轉向極化形式的弛豫極化。液體所將性電介質的弛豫損耗與黏度有關，對于極低黏度的水、酒精等極性電介質，弛豫損耗出現在厘米波段：弛豫損耗與溫度、電場頻率有關。

2.共振損耗

對于電子彈性位移極化和離子彈性位移極化，電介質可以看成是許多振子的集合，這些振子在電場作用下作受迫振動，并終以熱能方式損耗。當電場頻率比振子頻率高得多或低得多時．損失能量很少。只有當電場頻率等于振子固有頻率（共振）時，損失能量Zui大，故稱電介質共振損耗。電子彈性位移極化，約在紫外頻率波段，而離子位移極化，約在紅外頻率波段。

3．電導損耗

中試控股詳細講解實際電介質均具有一定電導，由于貫穿電導電流引起的電介質損耗（焦耳損耗）稱為電介質電導損耗，一般情況下很小，但當表面電導的急劇增大時，這一損耗往往也急劇增加。它與電場頻率無關。

4．局部放電損耗

中試控股常用的固體絕緣中往往不可避免地含有某些氣隙或油隙，它的絕緣溫度遠低于固體絕緣材料。在電場的作用下，氣隙中首先發生局部擊穿（電暈放電）。而放電所形成的電荷，在外施電場E0作用下移動到氣隙壁上，形成反電場E，此反電場在直流電場下恰好削弱了氣隙中的電場，很可能放電不再繼續下去。若外加是交變電壓，經半周期后，外加電壓E0反向，正好與前半周氣隙中電荷形成的反電場E同方向，串聯介質中的電場分布與介電系數成反比，所以交流電壓下電介質的局部放電及損耗較直流電壓下強烈。
