戶外開關斷路器壓力測試儀

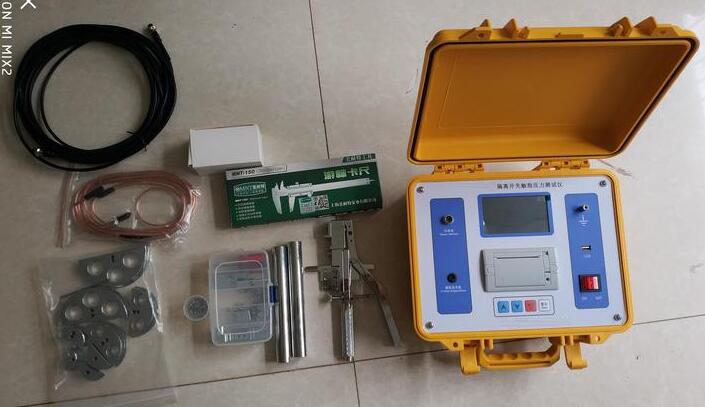

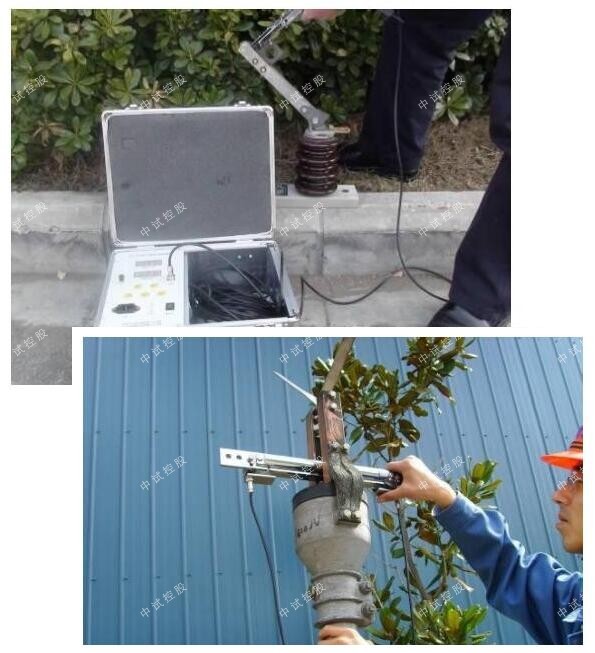

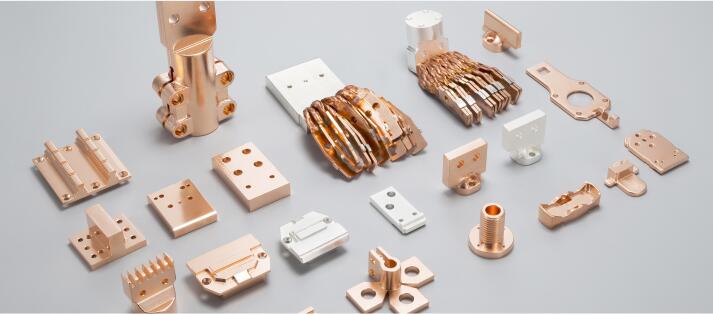

針對目前發供電系統的檢修現狀,我自行開發了一種用于測量高壓隔離開關觸指壓力的高壓隔離開關觸指壓力測試儀,戶外開關斷路器壓力測試儀它只要將測試鉗模擬觸指的傳感器在每對觸指接觸位置張開一下,就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。

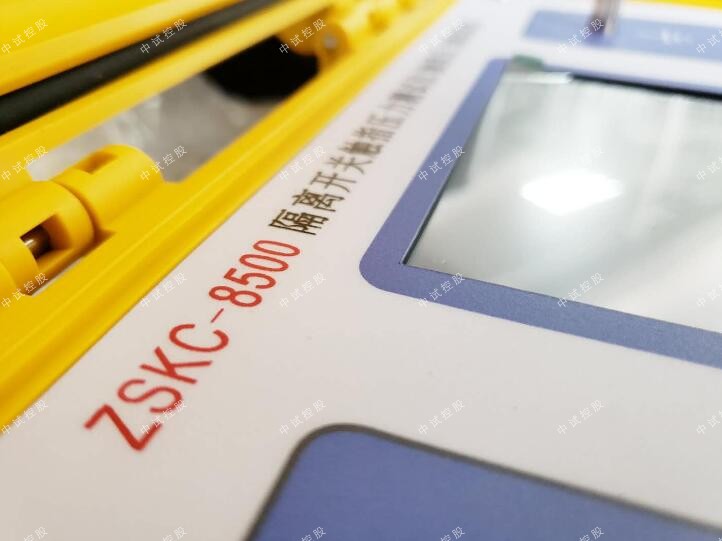

ZSKC-8500隔離開關觸指壓力測試儀也可用于隔離開關制造對觸指壓力的檢驗;中試控股改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
戶外開關斷路器壓力測試儀技術參數1、測量范圍:≤500 N(可制1000N) 誤差:≤1%讀數±1N
2、傳感器對應的測量直徑及觸指開距:
傳感器A(插入式模擬鉗夾): 6mm/8mm/10mm/12mm; ±0.2mm,
傳感器B(通用定開距模擬鉗夾):梅花觸指測量滿足Φ30-130mm;
3、傳感器信號線長度:3m
4、介電強度:電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧。
5、絕緣電阻:>2MΩ。
6、內置電池:鋰電池。
7、工作時間:≥ 6小時(可制)。
8、充電方式:專用充電器接面板鋰電池充電接口充電。
9、工作環境:-30~40℃,≤80%RH ,大氣壓力:86~106kpa
10、儀器功率:機內鋰電池≤20 W
參考標準:GB1984-2003、DL/T846.3-2004
隔離開關是電力系統中使用量大應用范圍廣泛的高壓開關設備。戶外開關斷路器壓力測試儀由于戶外隔離開關是唯一完全在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備,它的運行條件比較,容易產生機械或電氣方面的故障。
在檢修時往往只注意更換明顯失效和彈簧,而對那些壓力降低的彈簧無法判斷與更換,這樣在再次運行中,每個觸指電流的分布會因壓力不同而不同,差別越大電流分布越不均勻,長期運行后就會發生接觸不良而過熱。
1.隔離開關控制閉鎖回路改進原理
在隔離開關控制、閉鎖回路中串入隔離開關輔助觸點,即母線側隔離開關控制閉鎖回路中串入線路側隔離開關常閉輔助觸點,線路側隔離開關控制回路串入母線側隔離開關常開輔助觸點。
2.采用電磁鎖防誤的隔離開關閉鎖接線(以單母線饋線為例)圖1為原控制接線。此種接線能夠有效防止帶負荷拉、合隔離開關,但有可能引起隔離開關操作順序顛倒。
圖2改進后單母線饋線隔離開關閉鎖接線
改進接線見圖2。停電操作:拉開斷路器后,只能先拉開線路側隔離閘,才能拉開母線側隔離閘。
送電操作:斷路器在斷開位置,只能先合母線側隔離閘,才能合線路側隔離閘。此種接線不僅防止帶負荷拉、合隔離開關,而且能防止違反開關、閘操作原則的違規操作。
3.改進接線的優點
(1)此種改進接線不僅保留了原有隔離開關控制接線的優點,主要的是能有效防止違反開關、閘操作原則的違規操作,減少不必要的事故發生。
(2)此種改進接線簡單、可靠,投資也較少。適用于采用電磁鎖防誤的接線及氣動操作、電動操作、電動液壓操作的隔離開關的控制接線。
(3)在沒有采用程序鎖防誤的裝置中,相當于程序鎖的作用。
