避雷器做交接試驗方法

時間：2021-05-26

電力系統中的過電壓一般分為：暫時過電壓，其由單相接地、甩負荷和諧振等原因引起；操作過電壓，其由投切空載線路、重合閘等操作引起；雷電過電壓，可以分為感應雷、直擊雷、反擊雷。過電壓一般用系統的最高電壓來Um表示，220KV及以下的系統Um= 1.15Ue，330KV以上的系統Um=1.1Ue。只要電力設備上的電壓超過Um就認為其承受了過電壓，不同的電力設備根據系統電壓的高低有著不同的絕緣水平，因此其承受過電壓的能力也不一樣。通常絕緣水平就是指設備耐受工頻過電壓、操作過電壓、雷電過電的能力。

避雷器就是作為系統中過電壓對電力設備的保護裝置，即將過電壓的幅值限制在設備能夠承受的絕緣水平之下，從而使設備的絕緣不受損害。避雷器的滅弧能力和熱容量不允許避雷器限制暫時過電壓，因此避雷器的滅弧電壓即動作電壓應高于設備安裝點的暫時過電壓。

避雷器分為閥式（有間隙）、氧化鋅（有間隙和無間隙之分）。現在系統中廣泛使用的是氧化鋅避雷器，因為它具有良好的安伏特性、殘壓低、正常運行時泄漏電流位微安級，可以降低被保護設備的絕緣水平，從而降低造價。它的一些主要參數是：持續運行電壓Uc，避雷器在Uc的作用下，有阻性電流Ir和容性電流Ic之分，Ir一般只占總電流的10%~20%，其大小是避雷器是否劣化的重要判據；額定電壓Ur，它是指避雷器在因雷電或操作過電壓作用下動作之后系統中同時出現由于甩負荷、不對稱短路、電容效應引起的工頻電壓升高，此時的避雷器應在這種工況下工作一段時間，因此避雷器不能在Ur長期運行，且它不等于系統額定電壓；直流或交流參考電壓Uref，Uref是指避雷器在U-I特性曲線上小電流拐點附近的電壓，通常規定Uref在運行中的變化超過5%時，則預示其開始劣化，直流Uref和交流Uref一般在拐點附近是相交的，而參考電流一般為1~20mA，一般Uref略大于或等于Ur。
1）測量金屬氧化物避雷器及基座絕緣電阻；
應用絕緣電阻測試儀測試避雷器的基座絕緣電阻大于5M，是為了正常監測其泄漏電流。
2）測量金屬氧化物避雷器的工頻參考電壓和持續電流；
3）測量金屬氧化物避雷器直流參考電壓和0 .75倍直流參考電壓下的泄漏電流；
用相應電壓等級的中試控股電力生產有直流高壓發生器進行，其參考電壓的大小要符合廠家銘牌值或試驗報告的數據，一般升壓站的出線側參考電壓稍高于主變側的參考電壓。而泄漏電流的測量應將微安表接在避雷器的基座和地之間，一般要求小于50微安。
4 ）檢查放電記數器動作情況及監視電流表指示；
使用設備廠家：中試控股電力
型號FCZ
名稱：雷擊計數器動作測試儀
5 ）工頻放電電壓試驗。

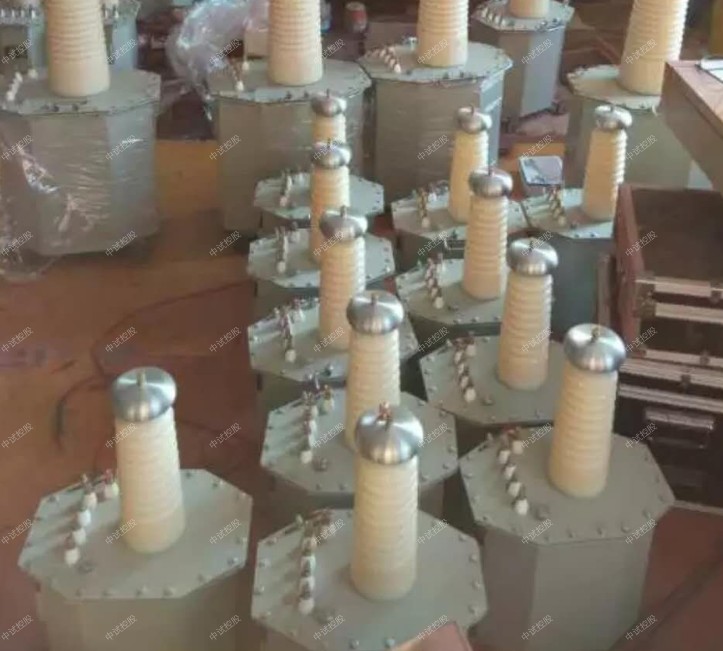

廠用系統中有些電廠使用了有間隙的氧化鋅避雷器，需要加工頻交流電壓進行其放電電壓的測試，此時要接入大電流表（帶保護更好），用試驗變壓器加壓，記錄電流突然增大時的電壓即放電電壓，一般廠家都有具體規定。
