智能SF6激光變送器

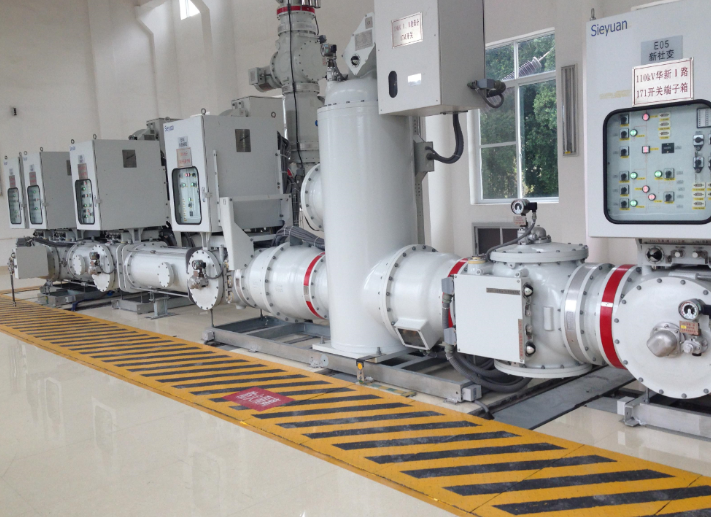

高壓配電室為什么要安裝SF6泄漏監測報警系統？
SF6泄漏監測報警系統（六氟化硫濃度報警儀）現場安裝依據：GB/T8905-1996《六氟化硫dao電氣設備中氣體管理和檢測導則》和DL 408—1991《電業安全工作規程》（發電廠和變電所電氣部分）及《國家電網十八項電網重大反事故措施》特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外，必須安裝能報警的氧量儀和SF6氣體濃度檢測報警儀等。

SF6氣體報警裝置
　　SF6報警裝置可長期用于對環境大氣中過高的SF6含量進行監控, 并對戶內及地下的SF6絕緣系統的泄漏進行監控。如果在被監測的取樣點處SF6的含量大于2.0% (體積百分比), 報警裝置即可發出聲光信號和遠方報警。取樣點位于被測空氣抽取處, 它通常是所監控房間中SF6氣體可達到的低點(氣體積洼)。由于SF6氣體比空氣重, 所以泄漏的SF6氣體將匯聚在被監控房間的低處。把低洼處的SF6的報警濃度設定在2.0%意味著 與被監控房間中總的空氣量相比, SF6氣體的泄漏量仍幾乎是0%因此,在大多數情況下, 即使已發出報警仍還有的足夠的凈空來探測和消除泄漏源。
　　房內的空氣先通過一除塵過濾器, 然后由一個小的膜式泵抽進測試腔內
　　該裝置通過測量由該泵所吸入的混合氣體的聲速來確定SF6的含量
　　該測量值經過微處理器與預先存儲的數據相比較, 隨后得出空氣中SF6的含量
　　若測出的含量大于2.0%（體積百分比）, 則處理器發出警報信號, 紅色的發光二極管發出光信號, 蜂鳴器產生聲音信號,而遙kong信號則將遠處控制插座上的恒定信號中斷
　　微處理器還能監控該裝置的其它功能, 如氣流、膜式泵的運行、電壓、溫度及裝置本身的功能
　　如果出現故障, 將顯示有異常, 紅色發光二極管的干擾信號燈亮, 蜂鳴器輕響, 同時遠端控制插座上的另一個恒定信號中斷
　　通過使用遠端控制插座, 本裝置的所有功能均可遙kong
　　通過多路轉換器, 報警裝置能多對6個監測點進行監控
　　由于報警裝置要長期連續工作, 其可靠性是非常重要的, 所以本裝置可檢查自身的各種功能, 且無需定期維修
　　電 壓：220V-240V50 Hz
　　耗 能：約40VA
　　響應時間：用2m 長的連接軟管時約為1分鐘
　　觸點輸出：2個2.5A無壓轉換觸點250V AC
　　工作溫度：-5℃至 40℃ (工作狀態) ( 32℉ to 104℉)
　　-25℃至 60℃（儲存狀態）(-13℉ to 140℉)
　　保護等級：根據DIN 400500的IP 40
　　報警設定：SF6空氣的體積百分比為2.0%
　　精 度：±0.5 Vol. %SF6成份

行業安全法規：
第191條 裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內底部。
第192條 在室內，設備充裝SF6氣體時，周圍環境相對濕度應≤80%，同時必須開啟通風系統，并避免SF6氣體泄漏到工作區。工作區空氣中SF6氣體含量不得超過1000ppm.
第196條 工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量，盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。
第198條 進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量是否合格。
第199條 在SF6配電裝置低位區應安裝能報警的氧量儀和SF6氣體泄漏警報儀。這些儀器應定期試驗，保證完好。
第203條 發生緊急事故應立即開啟全部通風系統進行通風，發生設備防事故時，應停電處理，并用汽油或丙酮搽拭干凈。
