sf6泄露報警監測系統

報警系統
紅外定量SF6氣體在線報警系統是檢測現場SF6濃度、氧氣含量及溫濕度等環境數據，并通過大量數據分析處理做出控制以及告警的智能氣體報警系統。
檢測原理：采用進口微型真空泵依次吸起各路的樣氣送入內部氣體分析室，中試控股當氣體分析室紅外光通過待測SF6氣體時,這些氣體分子對特定波長的紅外光有吸收，其吸收關系服從朗伯--比爾(Lambert-Beer)吸收定律，即SF6氣體對紅外光進行有選擇性吸收，其吸收強度變化取決于被測氣體的濃度。濃度微弱信號通過放大、AD轉換、運算得出SF6氣體的濃度信號，經過485總線通訊和采集的氧氣數據一同送給監控主機處理。
系統由監測主機、 SF6/O2采集模塊、溫濕度探tou、人體紅外、聲光報警器以及LED顯示屏等組成。

高壓配電室為什么要安裝SF6泄漏監測報警系統？
sf6泄露報警監測系統SF6泄漏監測報警系統（六氟化硫濃度報警儀）現場安裝依據：GB/T8905-1996《六氟化硫dao電氣設備中氣體管理和檢測導則》和DL 408—1991《電業安全工作規程》（發電廠和變電所電氣部分）及《國家電網十八項電網重大事故措施》特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外，必須安裝能報警的氧量儀和SF6氣體濃度檢測報警儀等。

行業安全法規：
第191條 裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內底部。
第192條 在室內，設備充裝SF6氣體時，周圍環境相對濕度應≤80%，同時必須開啟通風系統，并避免SF6氣體泄漏到工作區。工作區空氣中SF6氣體含量不得超過1000ppm.
第196條 工作人員進入SF6配電裝置室，必須先通風15min，并用檢漏儀測量SF6氣體含量，盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。
第198條 進入SF6配電裝置室低位區或電纜溝進行工作應先檢測含氧量是否合格。
第199條 sf6泄露報警監測系統在SF6配電裝置低位區應安裝能報警的氧量儀和SF6氣體泄漏警報儀。這些儀器應定期試驗，保證完好。
第203條 發生緊急事故應立即開啟全部通風系統進行通風，發生設備防事故時，應停電處理，并用汽油或丙酮搽拭干凈。

如何測試SF6電器設備的SF6泄漏量和泄漏率？
SF6設備密封試驗是通過檢測SF6氣體的泄漏量，中試控股來判定氣室的年漏氣率是否合格，控制標準是每一獨立氣室的年漏氣率不大于0.5％；進行SF中試控股6泄漏量和漏率計算,一般采用包扎法(扣罩法),這是一項精細的工作,采用的檢漏工具必須是定量檢漏儀,精度必須高于1ppm,而且必須是能夠穩定檢測的檢測工具。

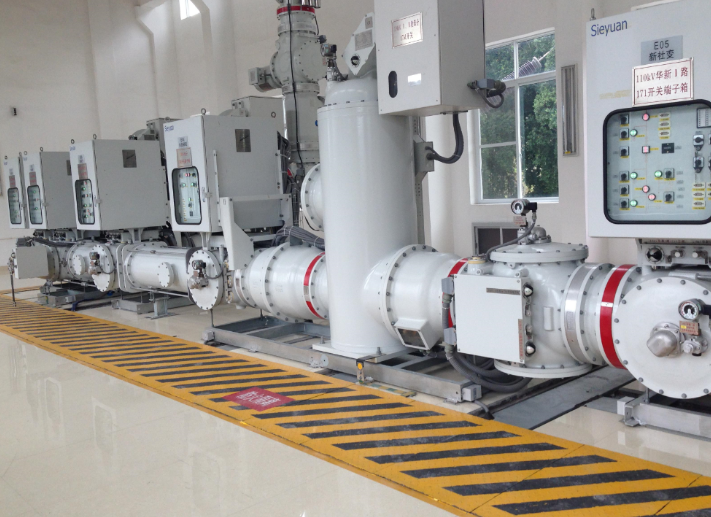

實施程序是：抽真空檢驗→SF6氣體→泄漏檢驗。具體過程為：在GIS經真空檢漏并靜止SF6氣體5h后，用塑料薄膜在法蘭接口等處包扎，再過24h后進行檢測。

結果判定
采用局部包扎法，待24h后檢測，如果有一處薄膜內SF6氣體的濃度大于30ppm，則該氣室漏氣率不合格。如果所有包扎薄膜內SF6氣體的濃度均小于30ppm，則認為該氣室漏氣率合格。

漏氣量的計算:
G=(k/Δt)*v*ρ*t  (克)                                    (1)

式中:k=測得的濃度值(體積比);
V=測試體積(升),等于罩子體積減去被測部分對象的體積,即v=v罩-v被測對象

sf6泄露報警監測系統要注意這個v被測對象,,在部分包扎時,這個被測對象僅是被包扎部分體積，
t=被測對象的工作時間(小時),中試控股如求一年之中的漏氣量,則t=365*24=8760小時

Δt=測量的間隔時間,如包扎后24小時進行檢測,則Δt=24小時
漏氣率的計算
M=(g/Q)*100/%

式中Q=設備或者容器中充入的SF6氣體的總重量(克)
例:測量一組110千伏SF6組合電器出線回路的泄漏率

已知:罩子容積V罩=29.0m3   出線回路體積V被測對象=6.5m3,  充入SF6氣體120Kg
Δt=3.5小時, ρ=SF6的密度(6.14克/升)  被測的濃度k=2*10-5

求年漏率M
6915克

sf6泄露報警監測系統實施程序是：抽真空檢驗→SF6氣體→泄漏檢驗。具體過程為：在GIS經真空檢漏并靜止SF6氣體5h后，中試控股用塑料薄膜在法蘭接口等處包扎，再過24h后進行檢測，如果有一薄膜內SF6氣體的濃度大于30ppm，則該氣室漏氣率不合格。如果所有包扎薄膜內SF6氣體的濃度均小于30ppm，則認為該氣室漏氣率合格。

建議采用高于該標準制定企業標準，接觸法檢測不低于1PPM.包扎法檢測不高于10PPM。
