配電自動化級差保護配合測試儀

時間：2021-08-17

配電自動化級差保護配合測試儀

直流系統接地故障常用故障查找方法

便攜式直流接地故障檢測儀是新一代測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，中試控股它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

常用故障查找方法：

1、通過測量正負極對地電壓,確定是正極還是負極接地。

2、對兩段母線進行區分,使查找的接地范圍不會擴大。

3、退出運行中有誤報現象的直流絕緣測試儀。

4、立即停止二次回路的施工或檢修試驗,并拉開其工作電源,看信號是否消除。

5、采用分段分部位拉路法來確定直流接地點。采用這種方法時,操作電源一定要由蓄電池供電,先停不重要的回路,如信號回路和照明回路等。由于直流接地回路一旦從直流系統中脫離,直流系統母線的正負極對地電壓就會出現平衡,因此,通常采用直流接地回路瞬間停電的辦法來確定直流接地點,這就是所謂的"拉路法"。但由于直流系統是不間斷電源,人們不能隨意對其停電,"拉路法"常造成直流系統控制或保護回路跳閘等事故。

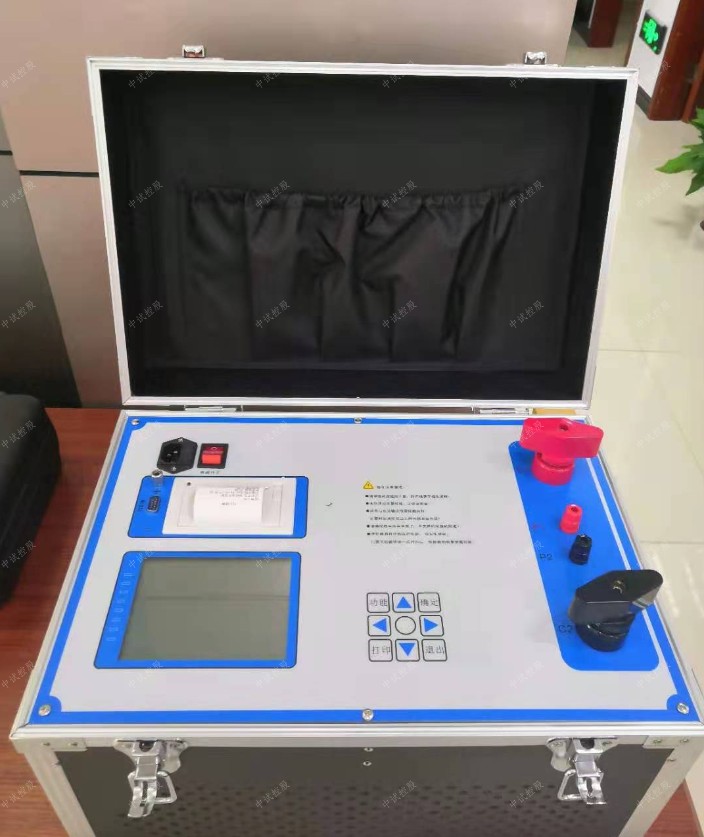

配電自動化級差保護配合測試儀

ZSMDJ-800直流系統級差配合測試儀技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

ZUC-500 級差配合測試儀直流系統級差試驗應用介紹
直流系統級差配合測試也叫空開級差配合試驗，是指直流斷路器上下級之間的保護配合，是執行《防范電力生制造事項的二十五項重點要求》中第22項“防止全廠停電事務”措施的補充和完善，直流系統事故對防止全廠停電或者全站停電較為重要，要求檢查各級開關不同電流下配合是否有拒動或越級跳閘，級差配合試驗也是二十五項重要環節，級差試驗的測量是采用直流斷路器級差配合測試儀進行測量。
