    直流系統的異常分析和處理

在實際工作中，直流系統分布廣SF6綜合測試儀回路多，很容易發生故障和異常，其中最常見的是直流接地。中試控股電力講解本期直流系統中的異常分析和處理。

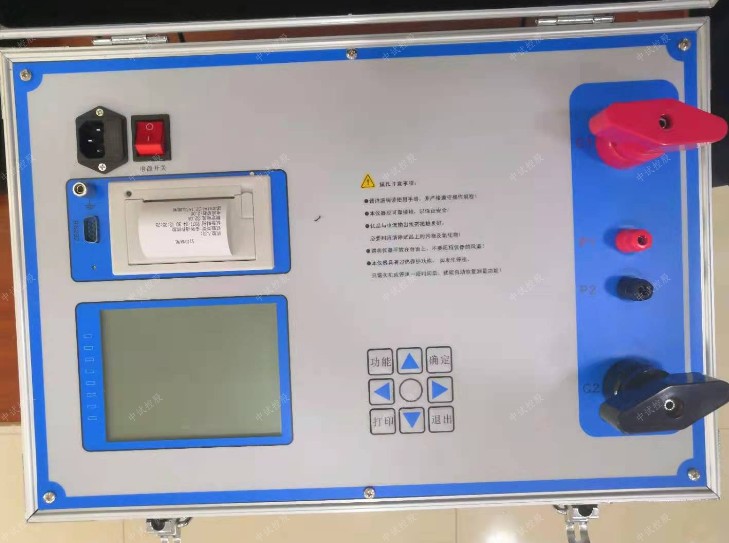

ZSMDJ-800直流系統級差配合測試儀技術參數
工作電源AC 220V±15%，50Hz
電壓等級DC 220V
電壓精度0.5%
電流精度0.5%
預估精度5%
電流測量范圍0~2000A
采樣分辨率16位
錄波分辨率12位
裝置外形尺寸520×470×178mm3
重量20kg

ZSMDJ-800直流系統級差配合測試儀直流系統級差試驗應用介紹
直流系統級差配合測試也叫空開級差配合試驗，是指直流斷路器上下級之間的保護配合，是執行《防范電力生制造事項的二十五項重點要求》中第22項“防止全廠停電事務”措施的補充和完善，直流系統事故對防止全廠停電或者全站停電較為重要，要求檢查各級開關不同電流下配合是否有拒動或越級跳閘，級差配合試驗也是二十五項重要環節，級差試驗的測量是采用直流斷路器級差配合測試儀進行測量。

測試方法與流程
根據直流系統的設計方案不同，級差保護最多不超過四級，上下三級保護是比較多見，相互之間配合所選用直流短路器的規格也是有一定的配置比例和要求， 一般初級額定電流最小，下面以5A、10A和20A三級直流斷路器為例，將一下具體試驗方法，把三個斷路器按額定電流大小串聯起來，假設一級電流為5A，二級為10A，三級額定電流20A，將三組斷路器正級串聯通過測試儀正級之后回到負極形成測量回路，然后在參數設置中將額定電流設置成該級差額定電流的3~5倍，最高可達額定電流的8倍，選擇測試，觀察跳閘斷路器的順序是否正確，有沒有誤動，拒動和越級跳閘的現象

        1、ZUC-500 級差配合測試儀中試控股電力講解直流接地的概念
        何為直流接地？當直流系統的正極或負極對地絕緣水平降低到某一整定值時，統稱為直流接地。例如對220kV直流系統來說，高壓開關動特性測試儀兩極對地電壓絕對值的差超過40V或絕緣降低到25KΩ以下，應視為直流接地。
         2、中試控股電力講解直流接地的危害
        直流系統如果只有一點接地是不會對直流系統造成直接危害的，發電機特性測試儀但是必須把及時消除故障，否則如果在直流系統中，再有一點接地就可能造成對整個電力系統的嚴重危害。
        當直流系統正極接地時，將有可能造成斷路器的誤動，因為一般跳閘線圈（如出口中間繼電器線圈和跳閘線圈等）均接電源負極，如果這些直流回路中再發生直流系統接地或絕緣不良時，跳閘線圈就會直接接于正負極之間，有電流流過繼電器，絕緣電阻測試儀（電動兆歐表）就會引起保護誤動作。同樣的道理，如果直流系統負極接地，跳閘線圈被短路，將有可能造成斷路器的拒動。

               低壓斷路器級差配合試驗儀若交流從負電源側串入直流系統，由于交流分量過零，智能耐壓測試儀且通過下圖中所示的路徑流入絕緣監測裝置，所以裝置檢測出“正、負兩極同時接地狀態”。并且交流電流可以通過電纜對地電容形成回路，引起斷路器直接跳閘，即所謂的保護“無故障跳閘”。
        若交流從正電源側流入直流系統，同樣的原理，絕緣監測裝置檢測出“正、負兩極同時接地狀態”。數字式局部放電檢測儀電纜對地電容加上充電裝置鋁箔電容，比從負電源串入的容抗值要大一些，故交流從正電源側串入比從負電源側串入“無故障跳閘”的概率要稍低一些。


        ZUC-500 級差配合測試儀就在前兩天，小編剛剛遇到了一起由交流串直流引起的故障：SF6氣體回收裝置故障的起因是不間斷電源UPS內電纜老化，線路發生短路導致交流串入直流，引起某500kV線路邊開關跳閘。同時交流串直流還擊穿了多臺測控裝置中的壓敏電阻，導致直流系統多點接地，處理起來非常繁瑣。
        由此可見交流串直流的后果是非常嚴重的。SF6氣體定量檢漏儀因此也規定交直流回路不可以共用一根電纜。一則為了防止發生交流串直流，二則防止相互干擾。
