電纜紙工頻電壓擊穿試驗儀

時間：2021-08-19

電纜紙工頻電壓擊穿試驗儀

在通過串聯諧振試驗找到諧振點并升壓到試驗電壓時，如果出現試品耐壓不合格或者現場環境沒發生大的變化等現象，試驗是不會產生過電壓保護或者其他故障。但是由于電網電壓不是恒定的，電源輸入電壓是波動的，那么高壓輸出也是具有一定的波動性，此種情況可能會造成電壓波峰出現過電壓保護。如果出現電源電壓波動，可以調整儀器的過電壓保護，提高過電壓保護設置，我們一般要求過電壓保護設置到電壓保護的1.1倍，此時設置到1.2倍基本沒有問題。

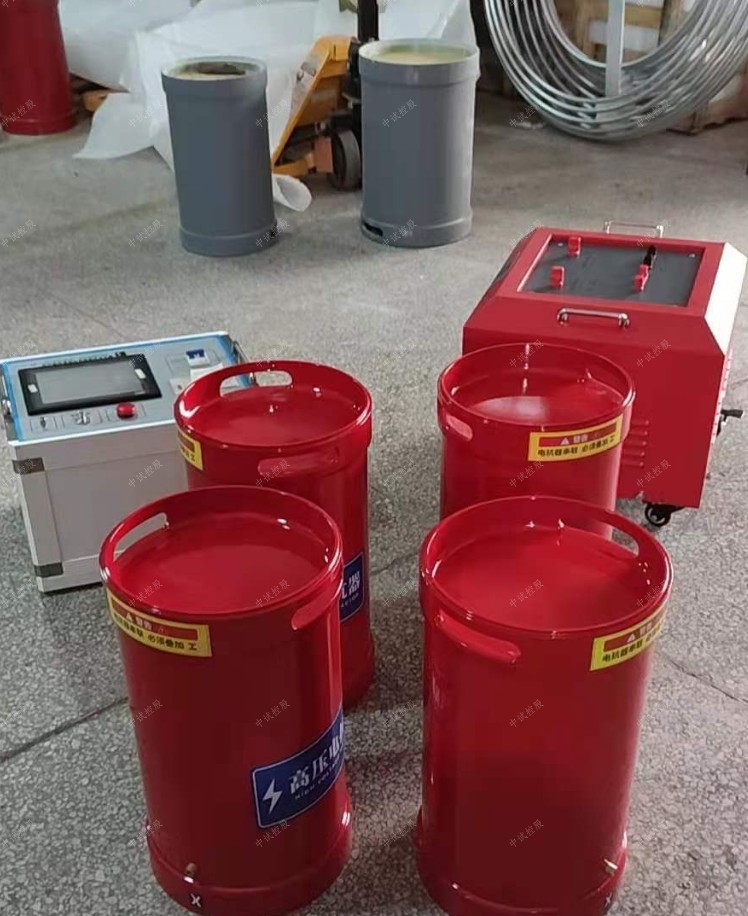

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置
一、被試品對象及試驗要求：

1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

2、10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、電纜紙工頻電壓擊穿試驗儀35kV開關柜、互感器、母線母盤的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓95kV，試驗時間1min。

二、串聯諧振工作環境：

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤1000米；

三、裝置主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 電纜紙工頻電壓擊穿試驗儀測量精度：系統有效值1.5級；

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置以上為較簡單的問題，但是由于電壓波動造成的過電壓在設置好過電壓保護的情況下是很難出現的。一般變頻串聯諧振試驗裝置的過電壓都會出現在儀器的掃頻階段，也就是找到諧振點的過程中。使用過的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣。系統默認找到高電壓，也就是拋物線的頂點作為諧振點。由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。

而解決此問題的辦法也相對比較麻煩，變頻串聯諧振試驗裝置不是產生不了試驗電壓，而是諧振電壓高于試驗電壓，而我們知道系統默認諧振電壓是拋物線的頂點，也就是說在拋物線上升到頂點或者頂點下降的過程中，都會有一個點和試驗電壓點是一致的。我們只需要通過試驗變頻串聯諧振的手動試驗，采用手動找頻找到和使用電壓一致的頻率點再耐壓就可以完美解決尋找諧振點過程中的過電壓問題。
