荷載狀態交接耐壓試驗儀

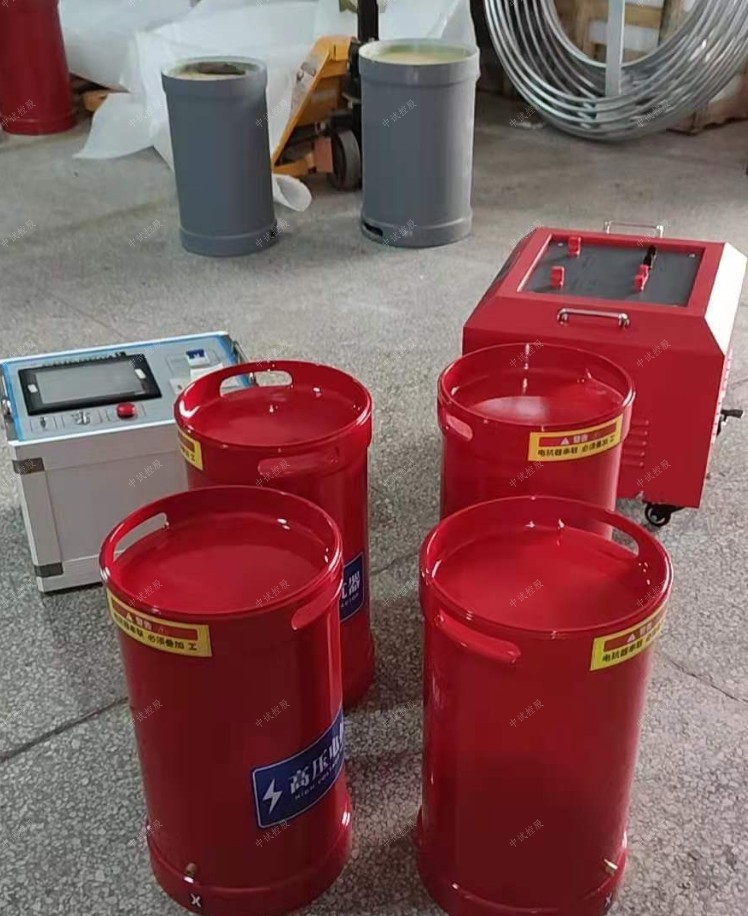

 串聯諧振試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻串聯諧振試驗過程中，勵磁變的容量應大于有功功率P，并在勵磁變最低輸出電壓滿足試驗要求的前提下盡量降低勵磁變的變比，從而相應減小勵磁變原邊的輸入電流。由于被試電纜的電容量較大，若在試驗時試品擊穿或發生高壓引線對地放電，在電纜的接地端處，中試控股試驗接地線和控制箱外殼等處，可能會產生暫態過電壓。本設備已在控制箱和主要部件內，采取多重暫態過電壓保護措施，能保證設備的正常工作。

ZSBP-110kV電流電壓式互感器諧振

1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試驗對象：110kV等級互感器，CVT，電容量0.01-0.02uF，試驗頻率為50Hz，試驗電壓不超過80kV

額定容量：40kVA；
輸入電源：220V，頻率為50Hz；
額定電壓：80kV；
額定電流：0.5A；
工作頻率：50Hz；
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行5min后溫升≤65K；
品質因素：裝置自身Q≥10(f=50Hz)；
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-3kVA/5kV         1臺
額定容量：3kVA；
輸入電壓：0-200V，單相；
輸出電壓：5kV；
結    構：干式；
荷載狀態交接耐壓試驗儀重    量：約38 kg；

操作箱ZSXB-3KVA/0.22KV
額定輸出容量：3kVA
工作電源：220±10%V工頻
輸出電壓：0 - 250V，
額定輸入電流：12A
額定輸出電流：12A
運行時間：額定容量下連續5min
額定容量下連續運行5min元器件zui高溫度≤65K;
噪聲水平：≤50dB
重    量：約15kg；

可調電抗器ZSDK-20kVA/40kV          2節
額定容量：205kVA;
額定電壓：40kV；
額定電流：0.5A；
電感量：250H-510H/單節可調
品質因素：Q≥10 (f=50Hz)；
荷載狀態交接耐壓試驗儀重    量：約45kg；

      此外，在試驗接地線布置方面還應注意采取下列保護措施：
      1、試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，即減少接地線的電感量。
      2、采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短，不要任意延長接地線長度。
      3、試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，中試控股不要觸及控制箱金屬外殼，否則在高壓側擊穿或放電時，可能有輕微的刺痛感。有條件時，建議操作人員站在橡膠絕緣墊上工作。
      4、試驗變壓器有800V、1000V、1500V三個端子，當系統所需高壓小于15kV時選用800V端子，當系統所需高壓大于15kV小于60kV時1000V端子，當系統所需高壓大于60kV時選用1500V端子。
