輸電線路巡視檢查交接耐壓試驗儀

什么是串聯諧振？
      由于電力預防性試驗大多是對于大容量和高電壓的電氣設備，建議采用工頻耐壓進行絕緣性能的檢測，也就是剔除了采用直流高壓發生器對于電氣設備絕緣性能檢測的使用要求，雖兩者都屬于破壞性試驗，但經過長期的研究，采用工頻耐壓的方式相對于直流耐壓穩定性，安全性要好，由于電氣設備的容量大，電壓高，往往像油浸式試驗變壓器一類的工頻耐壓設備無法滿足測試要求，在國內，為了達到這一目的，基本通過變頻串聯諧振來實現測量。
      變頻串聯諧振，“變頻”在串聯諧振電路中，通過調整可變的頻率范圍產生諧振條件，“串聯”是中試控股指在整個電路中的鏈接方式，串聯時，電壓相加，電流不變，“諧振”是指的諧振電路，組合起來就是我們常說的串聯諧振試驗裝置。

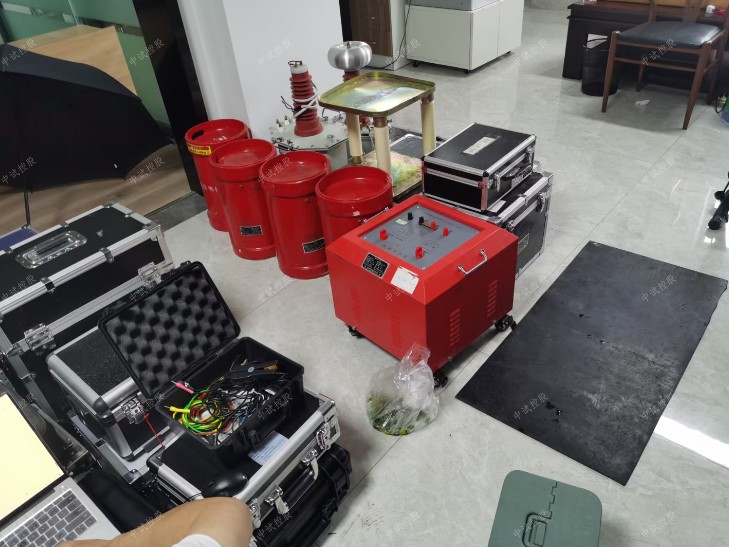

ZSBP-132KVA/22KV變頻諧振裝置 (10kV3km電纜耐壓諧振裝置)
1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

10kV3km電纜耐壓諧振裝置特征
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;

輸入電源：三相380V電壓，頻率為50Hz;

額定電壓： 22kV;

額定電流： 6A;

工作頻率：30-300Hz;

ZSBP-132KVA/22KV變頻諧振裝置輸出波形：正弦波

波形畸變率：輸出電壓波形畸變率≤1%;

工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；

輸電線路巡視檢查交接耐壓試驗儀溫  升：額定負載下連續運行5min后溫升≤65K;

品質因素：裝置自身Q≥30（f=45Hz）;

保護功能： 對被試品具有過流、中試控股過壓及試品閃絡保護（詳見變頻電源部分）;

測量精度：10kV3km電纜耐壓諧振裝置有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV          1臺

額定容量：6kVA；

輸入電壓：0-400V，單相；

輸出電壓：1kV

結   構：干式；

重   量：約42kg；

變頻電源ZSXB-F-6kW/220/380V            1臺

額定輸出容量：6kW

工作電源：220/ 380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：15A

額定輸出電流：15A

電壓分辨率： 0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度：   0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件zui高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV            3節

額定容量：44kVA;

額定電壓：22kV；

額定電流：2A；

電 感 量：55H/單節；

品質因素：Q≥30 (f=45Hz)；

結   構：干式；

重   量：約42kg；

電容分壓器ZSFR-30kV/6000pF            1套

額定電壓：30kV；

高壓電容量：6000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

輸電線路巡視檢查交接耐壓試驗儀重   量：約6kg；

串聯諧振試驗前有什么條件？
試驗前條件分析
       當我們拿到試驗之后，我們要分析試驗的主體是什么，比如：電力電纜、變壓器、GIS組合器還是母線等等，針對不同的內容所施加的電壓不一樣，像同樣是變壓器，中性點接地和不接地的電壓等級就不同，而且接線也不同，電壓和容量直接影響串聯諧振試驗裝置的配置方案，中試控股所說的配置方案也就是連接方式，串聯方式、怎么串聯以及串聯幾個等等。
      要想達到串聯諧振的條件是當容抗等于感抗時，即可產生諧振的條件。
