交流110kV持續時間1min交接耐壓試驗儀

串聯諧振的頻率計算方法
串聯諧振是指被串聯電路部分的電壓和電流達到同相,即電路中電感的感抗和電容的容抗相等,從而使被研究的電路表現出純電阻特性。給定端電壓,最大電流將出現在所研究的電路中,電路中消耗的有功功率也是最大的。

1、諧振的定義:電路中L、C的兩個分量的能量相等。 中試控股當電路中的一個電抗元件釋放能量時,另一個電抗元件必須吸收相同的能量,也就是說,在兩個電抗元件之間將產生能量脈動。

2、電路必須有電感L和電容C才能產生諧振。

3、對應于共振的頻率是共振頻率,或共振頻率,用F r示

4、串聯諧振電路的條件:當q=qi2xl=i2xc時當XL=XC時,這是R-L-C串聯電路諧振的條件。

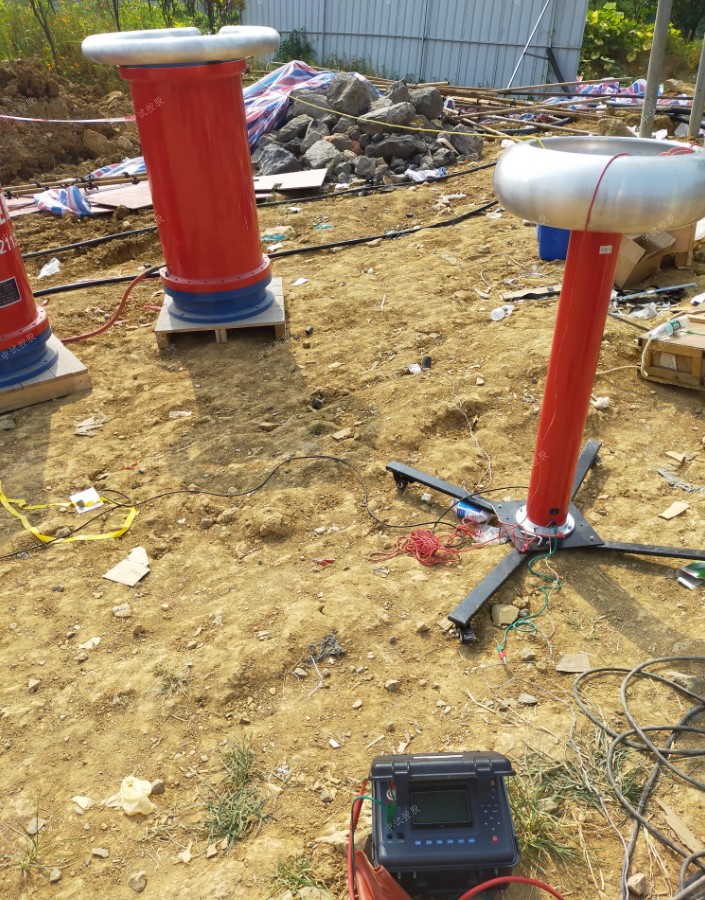

ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置
一、 滿足試品范圍

1、10kV/25mm2電纜1km交流耐壓試驗，電容量≤0.1576uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV/120mm2電纜0.6km交流耐壓試驗，電容量≤0.1562uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、10kV/300mm2電纜0.5km交流耐壓試驗，電容量≤0.1877uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

4、交流110kV持續時間1min交接耐壓試驗儀10kV/630mm2電纜0.2km交流耐壓試驗，電容量≤0.102uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

特征
變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。

4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、中試控股采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。

7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

35kV電纜長度1km諧振交流耐壓裝置
設計兩節電抗器，則單節電抗器為202.5kVA/135kV/1.5A/276H，裝置總容量為405kVA。

驗證：
1、110kV/300mm長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器兩節并聯，則L=350/2=175H
2、35kV/300mm長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

交流110kV持續時間1min交接耐壓試驗儀使用電抗器兩節并聯，則L=276/2=138H

當回路發生串聯諧振時,X1=Xc,Uc=U/RXc=U/RXL。其中XL為回路感抗,Xc為回路彎抗,U為勵磁電壓,Uc為試品承受電壓。設諧振回路的品質因數為Q,則Uc=QU,即被試品上獲得的電壓為勵磁電壓的Q倍,被試品上獲得的容量也為試驗電源容量的Q倍,就實現了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的。

交流110kV持續時間1min交接耐壓試驗儀串聯諧振（變頻串聯諧振）是耐壓試驗中的一種，它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。

同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振試驗裝置運用串聯諧振原理, 中試控股通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。
