交叉互聯性能檢驗交接耐壓試驗儀

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防試驗的一項重要內容。
此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。



試驗電壓的確定
交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。
一般應考慮以下幾個因素：
1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，中試控股則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。
被試品是否被穿可按下述各種情況進行判斷：
       1、根據試驗時接入的表計進行分析，一般情況下，若電流表突然上升，則表明被試品擊穿（過流繼電器動作，自動跳閘）。但當被試品的容抗XC  與試驗變壓器的漏抗 XL之比不大于2時，雖然被試品擊穿，電流表指示也不會發生明顯的變化，有時還可能出現電流表指示反而下降的情況。
       若出現這種情況，應根據在高壓側的測量電壓裝置高壓側的電壓，被試品若擊穿，其電壓表只是要突然下降，而在低壓側測量的電壓表也要下降，但有時很不明顯。
       2、根據試驗控制回路的狀況進行分析。若過流繼電器整定值適當，則被試品擊穿時過流繼電器動作，電磁開關即跳閘。若整定值過小，可以在升壓過程中因被試品的電容電流過大而使過流繼電器動作而跳閘。
       3、根據被試品狀況進行分析。試驗過程中，如被試品發出響聲、斷續放電響聲、冒煙、產生氣體、有等都是不能容許的，應查明原因。如查明這種情況來自被試品絕緣部分，則可以認為被試品存在問題或已確實被。

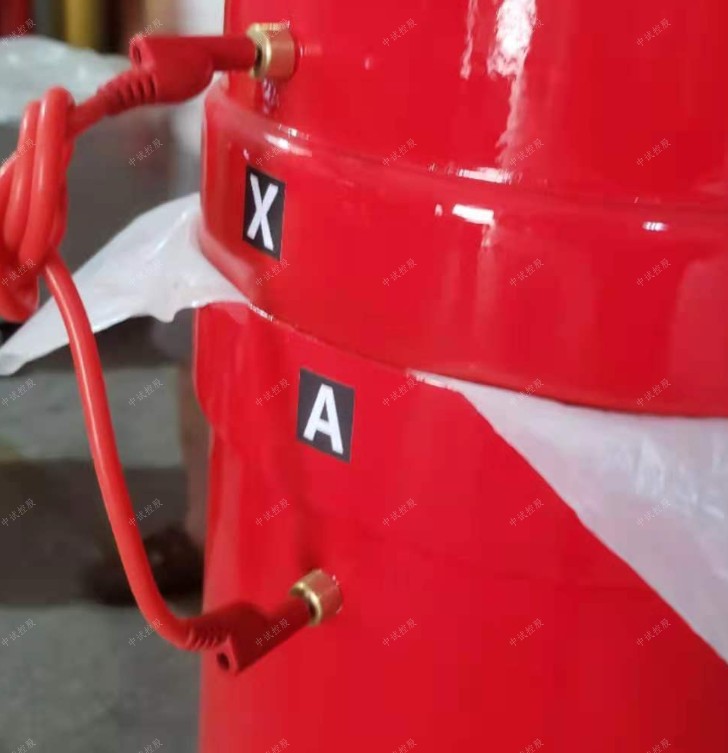

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置
串聯諧振被試品對象及試驗要求：

110kV開關、母線、絕緣子、套管等電氣設備的交流耐壓試驗，中試控股試驗頻率為20-300Hz,試驗電壓不超過265kV。

110kV/40000kVA主變分段絕緣的交流耐壓試驗，電容量≤0.018μF，試驗頻率為45-65Hz，試驗電壓不超過80kV。

35kV/300mm2電纜1km，電容量≤0.1945μF，試驗頻率為20-300Hz,試驗電壓52kV。

6kV/3*120mm2電纜6500m，電容量≤2.13μF，試驗頻率為20-300Hz,試驗電壓15kV。

10kV/50MW發電機，中試控股電容量≤0.33uF，試驗頻率為45-55Hz，試驗電壓不超過23kV。

工作環境：

環境溫度：－150C –40 0C;

相對濕度：≤90%RH;

海拔高度: ≤3000米；

裝置主要技術參數及功能：

交叉互聯性能檢驗交接耐壓試驗儀額定容量：324kVA；

輸入電源：單相220V/三相380V電壓，頻率為50Hz；

額定電壓：45kV；90kV；180kV；270kV

額定電流：7.2A；3.6A；1.8A；1.2A；

工作頻率：20-300Hz；

交叉互聯性能檢驗交接耐壓試驗儀波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：中試控股額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；
特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、交叉互聯性能檢驗交接耐壓試驗儀防止大的短路電流燒傷故障點。在串聯諧振狀態，中試控股當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

什么是串聯諧振？
      由于電力預防試驗大多是對于大容量和高電壓的電氣設備，建議采用工頻耐壓進行絕緣性能的檢測，也就是剔除了采用直流高壓發生器對于電氣設備絕緣性能檢測的使用要求，雖兩者都屬于破壞試驗，但經過長期的研究，采用工頻耐壓的方式相對于直流耐壓穩定性，安全性要好，由于電氣設備的容量大，電壓高，往往像油浸式試驗變壓器一類的工頻耐壓設備無法滿足測試要求，在國內，為了達到這一目的，基本通過變頻串聯諧振來實現測量。
      變頻串聯諧振，“變頻”在串聯諧振電路中，通過調整可變的頻率范圍產生諧振條件，“串聯”是指在整個電路中的鏈接方式，串聯時，電壓相加，電流不變，“諧振”是指的諧振電路，組合起來就是我們常說的串聯諧振試驗裝置。
