中試控股博士科研站技術專工為您一一解答：電壓35kV塑料絕緣電力電纜耐壓試驗電壓裝置

進口功率元件，變換核心：中試控股統采用進口功率元件作為功率變換的核
心,電壓輸出和頻率輸出穩定.經過多次
高壓直接對地短路的測試,系統仍然保持
完好。同時系統也有很強的過載能力


自動+手動，多種組合試驗模式：系統支持”自動調諧+手動調壓" ,“自動調
諧+自動調壓"，"手動調諧+手動調壓"等
試驗模式,推薦使用"自動調諧+手動調壓模式


SPWM+IPM專業芯片模塊：并聯諧振中試控股采用了專用的SPWM數字式波形
發生芯片;中試控股采用了正交非同步固定式載波
調制方式;功率部分采用了先進的IPM模塊




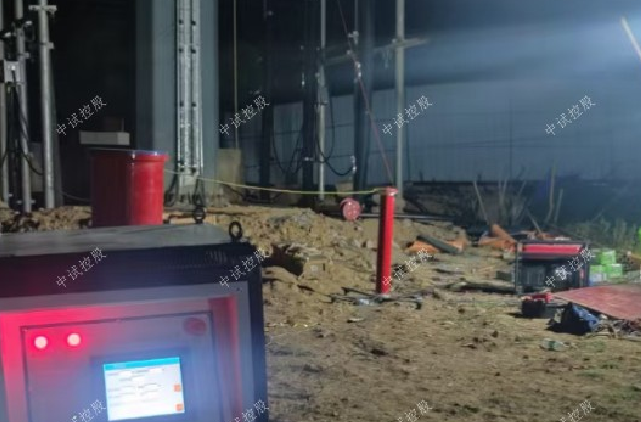

變頻諧振交流耐壓裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、附件組成。
一、執行標準：DL/T849.6-2004《電力設備專用測試儀高壓諧振試驗裝置》
二、作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗
三、可以完成交流被測試品：電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗。
四、電源：采用220V及380V兩種
五、操作模式：全自動、半自動、手動
六、元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

我們做10KV300平3km電纜耐壓一般用ZSBP-132kVA/66kV變頻串聯諧振試驗裝置


ZSBP-132kVA/66kV變頻串聯諧振試驗裝置技術指標


1．額定電壓：


22kV---滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；


42kV---滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；


2．輸出電壓波形畸變率：<1.0％


3.允許連續工作時間：額定條件下一次性工作60分鐘；


4．裝置自身品質因數：Q>50


5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）


6．輸入電源：三相380V或單相220V


7．頻率調節范圍：30Hz～300Hz


8．系統測量精度：1.5％


9．裝置具有過壓、過流、零位啟動等保護功能


四、被試品對象及試驗要求


1、10kV/300mm2電纜3km交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。


五、裝置主要技術參數及功能


1） 額定容量：132kVA


2） 額定電壓：66kV


3） 額定電流：6A


4） 測量精度：系統有效值1.5級


5） 工作頻率：30-300Hz


6） 裝置輸出波形：正弦波


7） 品質因素：裝置自身Q≥30(f=45Hz)


8） 波形畸變率：輸出電壓波形畸變率≤1%


9） 輸入電源：單相220或三相380V電壓，頻率為50Hz


10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘


11） 溫 升：額定負載下連續運行60min后溫升≤65K


12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能


六、工作環境


環境溫度：－10℃–40℃;


相對濕度：≤90%RH;


海拔高度: ≤1000米；


九、系統配置及其參數


(一) 變頻電源ZSBP- 6kW 1臺


1) 額定輸出容量：6kW


2) 工作電源：220/380±10%V（三相），工頻


3) 輸出電壓：0–400V


4) 額定輸入電流：15A


5) 額定輸出電流：15A


6) 電壓分辨率：0.01kV


7) 電壓測量精度：1.5%


8) 頻率調節范圍：30–300Hz


9) 頻率調節分辨率：≤0.1Hz


10) 頻率穩定度：0.1%


11) 運 行 時 間：額定容量下連續60min


12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K


13) 噪 聲 水 平：≤50dB


14) 尺寸（長寬高mm）：400×280×400


15) 重 量：約10kg


(二) 激勵變壓器ZSJLB-6kVA/1/3/0.4kV 1臺


1) 額定容量：6kVA


2) 輸入電壓：0-400V


3) 輸出電壓：1/3kV


4) 結 構：干式


5) 尺寸（長寬高mm）：450×330×430


6) 重 量：約45kg


(三) 高壓電抗器ZSDK-44kVA/22kV 3節


1) 額定容量：44kVA;


2) 額定電壓：22kV


3) 額定電流：2A


4) 電 感 量：55H/單節


5) 品質因素：Q≥30 (f=45Hz)


6) 結 構：干式


7) 尺寸（內徑高mm）：?282×435


8) 重 量：約48kg


（四）電容分壓器ZSFRC-2500pF/70kV 1套


1) 額定電壓：70kV


2) 高壓電容量：2500pF


3) 介質損耗：tgσ≤0.5%


4) 分 壓 比：1000：1


5) 測量精度：有效值1.5級


6) 尺寸（內徑高mm）：?140×500


7) 重量：約6kg

簡易讀懂：10KV串聯諧振交流耐壓裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對10KV及以內的電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。
