10千伏斷路器交流耐壓試驗裝置

時間：2022-08-29

中試控股博士科研站技術專工為您一一解答：10千伏斷路器交流耐壓試驗裝置

進口功率元件，變換核心：中試控股統采用進口功率元件作為功率變換的核
心,電壓輸出和頻率輸出穩定.經過多次
高壓直接對地短路的測試,系統仍然保持
完好。同時系統也有很強的過載能力

自動+手動，多種組合試驗模式：系統支持”自動調諧+手動調壓" ,“自動調
諧+自動調壓"，"手動調諧+手動調壓"等
試驗模式,推薦使用"自動調諧+手動調壓模式

SPWM+IPM專業芯片模塊：并聯諧振中試控股采用了專用的SPWM數字式波形
發生芯片;中試控股采用了正交非同步固定式載波
調制方式;功率部分采用了先進的IPM模塊

35kV電纜長度1km諧振交流耐壓裝置
設計兩節電抗器，則單節電抗器為202.5kVA/135kV/1.5A/276H，裝置總容量為405kVA。

驗證：
1、110kV/300mm長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器兩節并聯，則L=350/2=175H
2、35kV/300mm長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用電抗器兩節并聯，則L=276/2=138H

當回路發生串聯諧振時,X1=Xc,Uc=U/RXc=U/RXL。其中XL為回路感抗,Xc為回路彎抗,U為勵磁電壓,Uc為試品承受電壓。設諧振回路的品質因數為Q,則Uc=QU,即被試品上獲得的電壓為勵磁電壓的Q倍,被試品上獲得的容量也為試驗電源容量的Q倍,就實現了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的。

ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置
一、被試品對象及試驗要求：
10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/5000kW電機的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓16kV，試驗時間1min。

二、工作環境：

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、裝置主要技術參數及功能：

1. 額定容量：88kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kＶ；

4. 額定電流：4A；

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

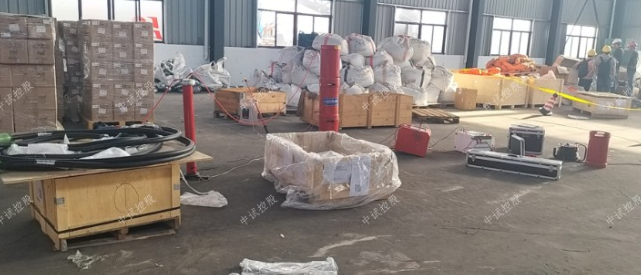

變頻諧振交流耐壓裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、附件組成。
一、執行標準：DL/T849.6-2004《電力設備專用測試儀高壓諧振試驗裝置》
二、作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗
三、可以完成交流被測試品：電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗。
四、電源：采用220V及380V兩種
五、操作模式：全自動、半自動、手動
六、元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等
