中試控股博士科研站技術專工為您一一解答：35kV分配電能電纜交流耐壓試驗裝置

首先，需要介紹一下串聯諧振的作用。電力系統采用串聯諧振法對高壓大容量電氣設備進行絕緣測試。串聯諧振在實際應用中需要與電容、電感匹配。只有匹配良好，才能產生諧振電壓。那么串聯諧振失諧怎么辦？

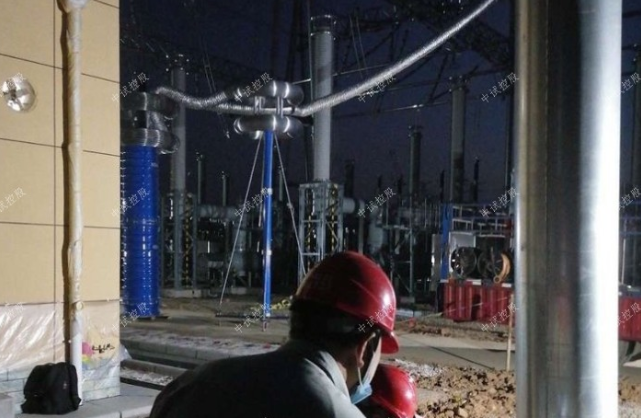

        相信會有少部分客戶遇到這樣的問題，明明剛才做得好好的，現在就做不了，要理解串聯諧振失諧我們先要了解一下串聯諧振試驗裝置的組成結構，在電容一定的情況下，我們是通過調節電感和頻率讓電路產生諧振條件，串聯諧振失諧必定有某個參數發生變法，比較常見的失諧現象就是，電纜在實施串聯諧振試驗時，電纜發生擊穿，此時，串聯諧振必然失諧，隨即電壓消失。

        串聯諧振失諧解決辦法
        串聯諧振失諧我們首先要分析，是怎么原因造成，比如電纜，如果是電纜被擊穿造成，那么，這種就必須修復電纜之后再試驗，其次，檢查是否是安全距離過近，隨著串聯諧振裝置的諧振電壓升高，安全距離過近會產生放電，放電達到一定程度也會使串聯諧振也會失諧停機，這種情況只需要簡單處理一下即可。
        串聯諧振常見的失諧基本就是以上兩種，當然還有不確定的因數，遇到這種問題我們要停機檢查，分析，不要盲目的送電。

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置


技術指標


1．額定電壓：


95kV---滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；


52kV---滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；


22kV---滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；


80kV---滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；


2．輸出電壓波形畸變率：<1.0％


3.允許連續工作時間：額定條件下一次性工作60分鐘；


4．裝置自身品質因數：Q>50


5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）


6．輸入電源：三相380V或單相220V


7．頻率調節范圍：30Hz～300Hz


8．系統測量精度：1.5％


9．裝置具有過壓、過流、零位啟動等保護功能




被試品對象及試驗要求


1、10kV/300mm2電纜6km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。


3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


4、110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。


裝置主要技術參數及功能


1） 額定容量：270kVA


2） 額定電壓：27kV；54kV；108kV


3） 額定電流：10A；5A；2.5A


4） 測量精度：系統有效值1.5級


5） 工作頻率：30-300Hz


6） 裝置輸出波形：正弦波


7） 品質因素：裝置自身Q≥30(f=45Hz)


8） 波形畸變率：輸出電壓波形畸變率≤1%


9） 輸入電源：單相220或三相380V電壓，頻率為50Hz


10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘


11） 溫 升：額定負載下連續運行60min后溫升≤65K


12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能


六、工作環境


環境溫度：－10℃–40℃;


相對濕度：≤90%RH;


海拔高度: ≤1000米；


八、試驗時設備組合方式


試驗時設備使用關系列表


九、系統配置及其參數


(一) 變頻電源ZSBP- 15kW 1臺


1) 額定輸出容量：15kW


2) 工作電源：220/380±10%V（單/三相），工頻


3) 輸出電壓：0–400V


4) 額定輸入電流：37.5A


5) 額定輸出電流：37.5A


6) 電壓分辨率：0.01kV


7) 電壓測量精度：1.5%


8) 頻率調節范圍：30–300Hz


9) 頻率調節分辨率：≤0.1Hz


10) 頻率穩定度：0.1%


11) 運 行 時 間：額定容量下連續60min


12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K


13) 噪 聲 水 平：≤50dB


14) 尺寸（長寬高mm）：460×340×420


15) 重 量：約15kg


(二) 激勵變壓器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1臺


1) 額定容量：15kVA


2) 輸入電壓：0-400V


3) 輸出電壓：1.5/3/6kV


4) 結 構：干式


5) 尺寸（長寬高mm）：520×520×460


6) 重 量：約85kg


(三) 高壓電抗器ZSDK-67.5kVA/27kV 4節


1) 額定容量：67.5kVA;


2) 額定電壓：27kV


3) 額定電流：2.5A


4) 電 感 量：50H/單節


5) 品質因素：Q≥30 (f=45Hz)


6) 結 構：干式


7) 尺寸（內徑高mm）：?382×435


8) 重 量：約90kg


（四）電容分壓器FRC-1500pF/110kV 1套


1) 額定電壓：110kV


2) 高壓電容量：1500pF


3) 介質損耗：tgσ≤0.5%


4) 分 壓 比：1500：1


5) 測量精度：有效值1.5級


6) 尺寸（內徑高mm）：?140×1000


7) 重 量：約8kg
