中試控股博士科研站技術專工為您一一解答：220kV傳輸電纜交流耐壓試驗裝置

電纜進行串聯諧振直流耐壓試驗前先對其驗電并對地充分放電，將電纜兩端所連接設備斷開，試驗時不附帶其他設備;將兩端電纜頭絕緣表面擦干凈，以減少表面泄露電流所引起的誤差，必要時應在電纜頭相間加絕緣擋板。


試驗場地應做好安全措施如安圍欄、警告牌等，檢查接地線、放電棒是否接好。加壓時，應分段逐漸緩慢升電壓以防充電電流過大，并分別在0.25-1.0倍試驗電壓下停留1分鐘后讀取泄漏電流值;最后在試驗電壓下按規定的時間進行耐壓試驗，并在耐壓試驗終了前，再讀取耐壓后的泄漏電流值。


根據電纜類型不同，微安表有不同的接線方式，一般都采取微安表接在高壓側，高壓引線及微安表加屏蔽。對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。


應在高壓側直接測量試驗電壓。因為采用半波整流或倍壓整流時，如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。


每次串聯諧振試驗完畢，應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。

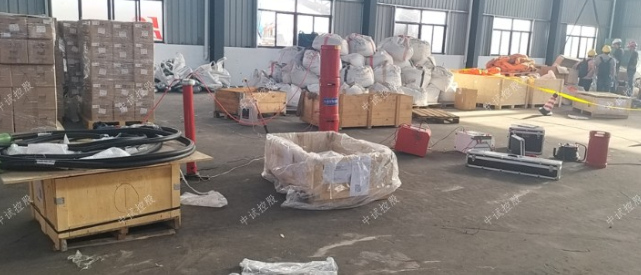

ZSBP-512kVA/256kV變頻串聯諧振試驗裝置
一、512kVA/256kV變頻串聯諧振試驗裝置適用范圍


滿足110kV/300mm2長度≤0.8km電纜的變頻交流耐壓試驗，電容量≤0.12uf,最高試驗電壓128kV。


滿足35kV/300mm2長度≤1.8km電纜的變頻交流耐壓試驗，電容量≤0.342uf,最高試驗電壓52kV。


滿足10kV/300mm2長度≤5km電纜的變頻交流耐壓試驗，中試控股電容量≤1.85uf,最高試驗電壓22kV。


滿足110kVGIS的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過184kV。


滿足35kV/60000kVA變壓器的交流耐壓，電容量≤0.015uf,最高試驗電壓68kV。


滿足110kV/60000kVA變壓器中性點的交流耐壓，電容量≤0.015uf,最高試驗電壓95kV。


滿足35kV PT、CT開關、母線和絕緣子等電氣設備的交流耐壓，最高試驗電壓不超過100kV。


二、512kVA/256kV變頻串聯諧振試驗裝置特點


1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;


2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;


3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;


4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能;


n 過電壓保護：可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;


n 過流保護：可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;


n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷


害，變頻電源內電子元件不會擊穿;


n 斷電保護：試驗電源斷電后，裝置能快速保護;


n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;


5) 中試控股液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流;


三、512kVA/256kV變頻串聯諧振試驗裝置技術參數


1. 額定容量：512kVA;


2. 輸入電源：380V電壓，頻率為50Hz;


3. 輸出電壓：32kV-256kV


4. 輸出電流：16A;8A;4A;2A


5. 工作頻率：30-300Hz;


6. 波形畸變率：輸出電壓波形畸變率≤1%;


7. 工作時間：額定負載下允許連續60min;過壓1.1倍3分鐘;


8. 溫 升：額定負載下連續運行60min后溫升≤65K;


9. 品質因素：裝置自身Q≥30(f=45Hz);


10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);


11. 測量精度：系統有效值1.5級;


12. 使用環境：


環境溫度：-150C–450C;


相對濕度：≤90%RH;


海拔高度: ≤2500米;


四、512kVA/256kV變頻串聯諧振試驗裝置技術參數


1. 激勵變壓器20kVA-0.4kV 1臺


a) 額定容量：20kVA;


b) 輸入電壓：400V，單相;


c) 輸出電壓：1kV;3kV;5kV;15kV


d) 結 構：干式


e) 重 量：約105kg;


2. 變頻電源20kW/380V 1臺


a) 額定輸出容量：20kW


b) 工作電源：380V，工頻


c) 輸出電壓：0 – 400V，單相，


d) 額定輸入電流：53A


e) 額定輸出電流：53A


f) 輸出波形：正弦波


g) 電壓分辨率：0.01kV


h) 電壓測量精度：0.5%


i) 頻率調節范圍：30 – 300Hz


j) 頻率調節分辨率：≤0.1Hz


k) 頻率穩定度： 0.1%


l) 運行時間：額定容量下連續60min


m) 額定容量下連續運行60min元器件最高溫度≤65K;


n) 噪聲水平：≤50dB


o) 重量約30kg;


3. 高壓電抗器64kVA/32kV 8節


a) 額定容量：64kVA;


b) 額定電壓：32kV;


c) 額定電流：2A;


d) 電感量：86H/節


e) 品質因素：Q≥30 (f=45Hz);


f) 結 構：干式;


g) 重 量：約75kg;


4. 電容分壓器FRC-200kV -1000 pF 1套


a) 額定電壓：200kV;


b) 高壓電容量：1000pF


c) 介質損耗：tgσ≤0.5%;


d) 分壓比：1000：1


e) 測量精度：有效值1.5級;


f) 重 量：約18kg;
