中試控股業內知名局放儀專家魯工為您詮釋：電源柜局放檢測系統（ZSJF-9900局部放電綜合試驗儀）

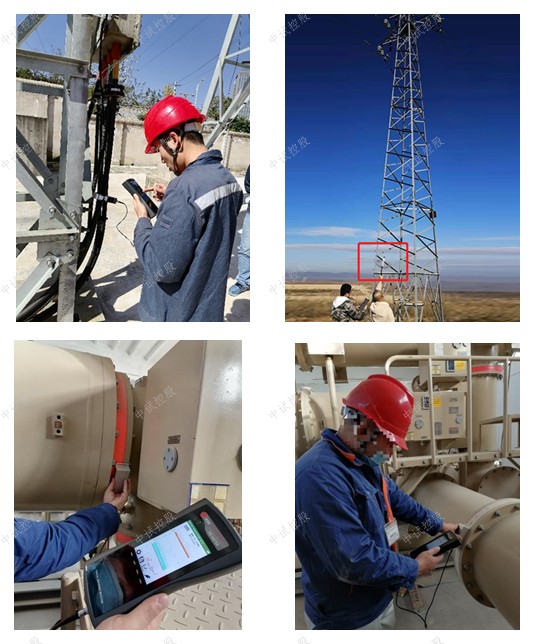

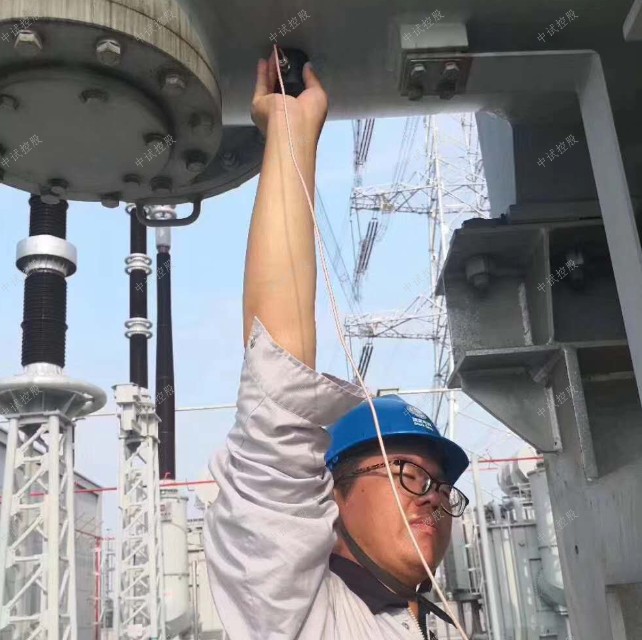

ZSJF-9900局部放電綜合試驗儀用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。

ZSJF-9900局部放電綜合試驗儀參數指標

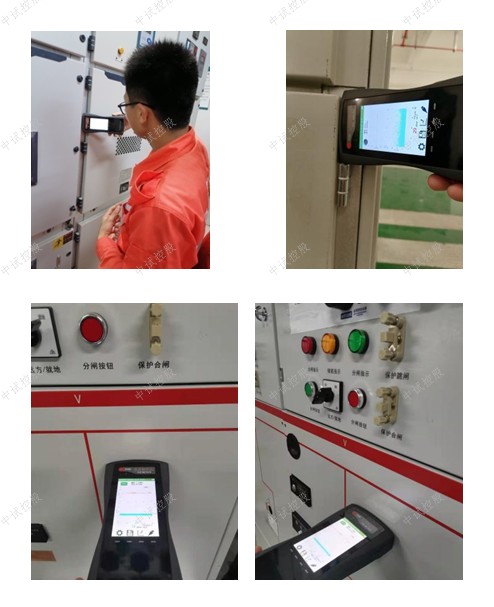

TEV測量：測量范圍0-60 dBmV，分辨率1dB，精度±1dB，每周期最大脈沖1400，測量頻帶3~100MHz。
AE測量：測量范圍-6dBμV 至 68dBμV，分辨率1dB，精度±1dB，頻率范圍20~200 kHz。
AA測量：測量范圍-6dBμV~68dBμV，分辨率1dB，精度±1dB，傳感器中心頻率40 kHz。

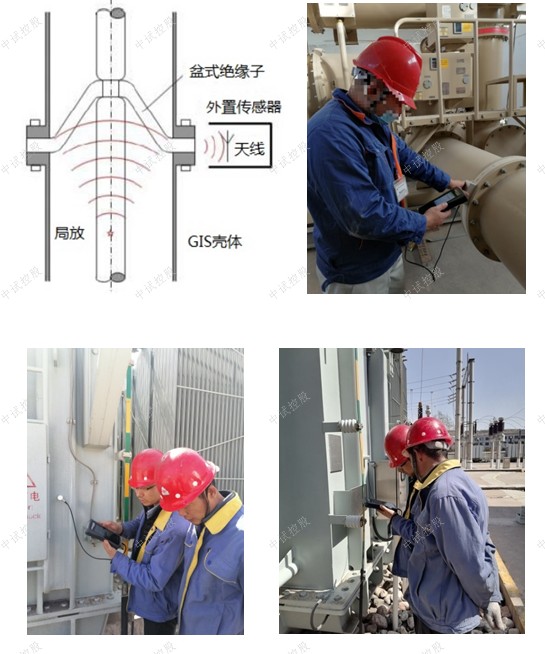

UHF測量：檢測頻段300-2000MHz，測量范圍0-60 dBmV，靈敏度＜1dBm，傳感器頻段300-2000MHz。
HFCT測量：傳感器傳輸阻抗5mV/mA，檢測頻率1～30MHz，靈敏度≤50pC。

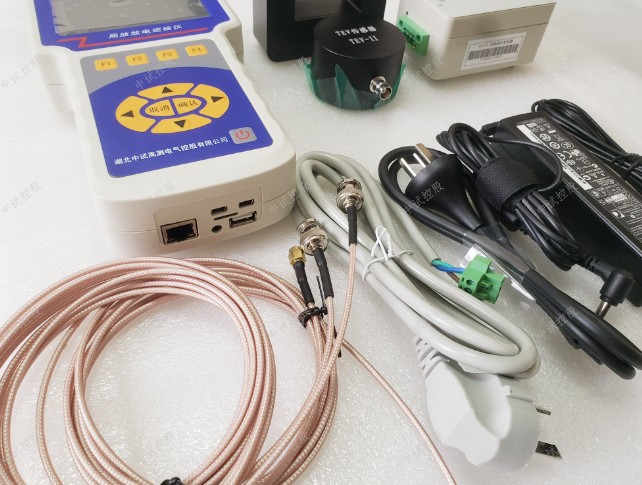

ZSJF-9900局部放電綜合試驗儀硬件：
外殼ABS
顯示：4.0 寸RGB液晶屏 分辨率800*480
采樣精度：12bit
同步方式：內同步、外同步
連接器：USB 接口(兼充電器輸入)
3.5mm： 立體聲耳機插孔
外部傳感器輸入接口：無線 wifi
耳機：最小 8 歐姆
SD卡：標配 16G ~ 64G
內置電池：3.7V/5000mAh 鋰電池
工作時間：約 6 小時
充電器：AC 90-264V 或 DC 5V
使用溫度：-20 ~ 50℃
濕度：20-85% 相對濕度
體積、重量：210*100*35(mm) 0.4KG(主機)

使用方法

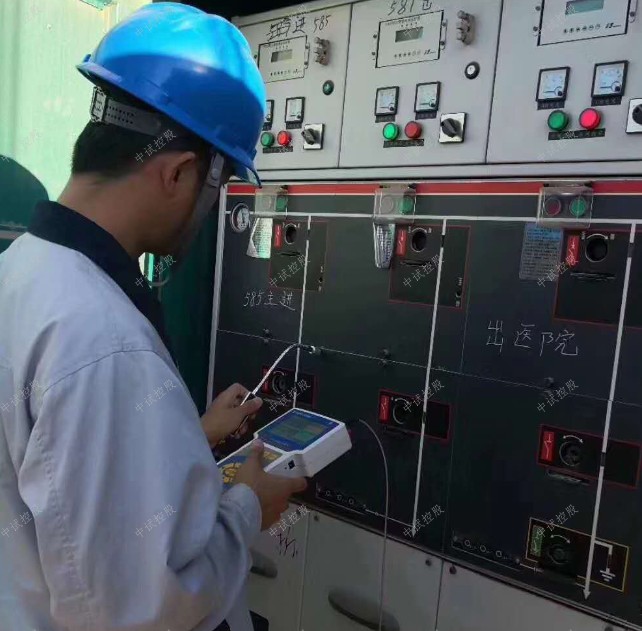

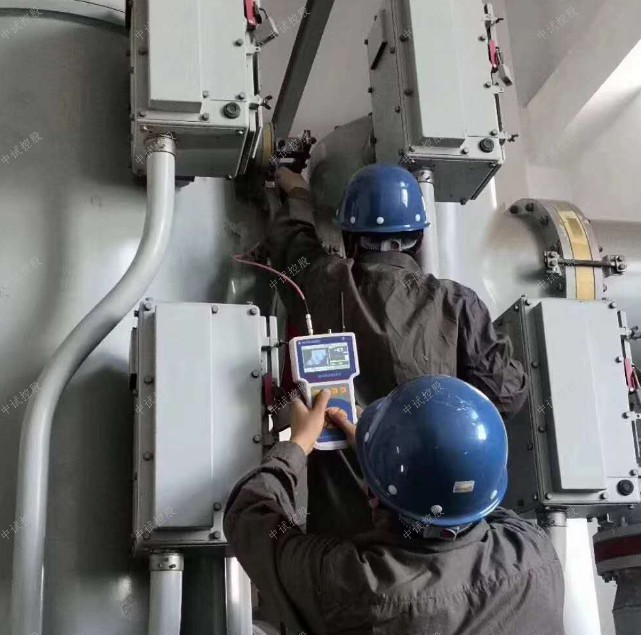

1、使用者佩帶好耳機，手持巡檢儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。
2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音最大的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。
3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向對比其發出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。




左右兩鍵為移動光標鍵。
①顯示屏從左上角開始第一個方框為顯示模式，開機后不用操作，讓其處于NONE模式即可。
②第二、三個方框為縱、橫坐標尺度，當光標在其上時，按+、-鍵可改變大小（其中縱坐標要改變尺度大小，需長按+、-鍵）。
③第四個方框FS為存儲，當光標在其上時，按+、-鍵可選擇要存儲的位置文件，存儲則按M鍵。存儲方式是覆蓋（無需刪除），顯示器在正常工作的情況下，按下M鍵，存儲成功則存儲的位置跳向下一個文件。
④第五個方框FL為讀取，當光標在其上時，按+、-鍵可選擇要讀取的文件，M鍵為確認鍵。顯示的紫色波形為讀取波形。也可連接計算機通過專用軟件讀取波形。
⑤第六、八個框不用操作。
⑥第七個框Nm為dB值顯示的采樣平均數，按+、-鍵可改變平均的個數。
⑦左下角為顯示時間框，通過移動光標以及按+、-鍵可設置時間。開機后都要重新設置時間，便于讀取數據時查看日期。
⑧右上角為電池狀態。右下角方框為顯示器運行狀態。最上方的按鍵為暫停鍵。
