中試控股技術研究院魯工為您講解：變壓器中絕緣油中溶解的氣體分析儀

中試控股 ? 塑造中國制造的優質品牌

30多年專業制造：ZSSP-9900色譜分析儀

經中科院湖北計量中心檢索，ZSSP-9900變壓器油氣相色譜儀的綜合技術處于國內領先，并達到高水平，優于國家標準。該產品榮獲高科技成果轉化，并榮獲重點新產品稱號，優良產品的技術性和良好的市場前景。

解讀新國標：GB50325-2020
2020年1月16日經中華人民共和國住房城鄉建設部批準發布,GB 50325-2020《民用建筑工程室內環境污染控制標準》于2020年8月1日起正實施，舊標準GB50325-2010同時廢止。
近年來由于室內裝修空氣污染導致的白血病等嚴重疾病屢見不鮮，新裝修的建筑物室內空氣中甲醛超標、苯系物超標等事件不斷出現，一些學校教室校舍裝修，導致室內甲醛、苯等空氣污染物嚴重超標，甚至出現群體的甲醛中毒事件，因此，整治室內空氣污染問題刻不容緩。
GB50325-2020對比GB50325-2010,除了原先的甲醛、氡、氨、TVOC、苯的規定以外，重點增加苯系物污染控制標準；標準控制范圍共七項，除氡為放射性物質外，其余六項都為具強烈刺激性氣味，并且可嗅覺識別化學污染物，其中有三項為苯系物。新標準從將名稱從控制規范更名為控制標準，表明新標準強制執行的特性，體現國家對室內空氣污染危害管理的重視，同時對室內環境污染物檢測范圍和檢測標準，亦有具體明確的規范和執行標準。
此標準的的實施對于室內裝修相關企業會起到相應的規范作用，對于相關的家居、家裝涂料、裝修材料等企業會起到一定的監督作用，相信室內環境空氣污染的問題會在一定程度上得到遏制，對國人的生命健康起到積極作用。

下面中試控股詳細講解全新的色譜技術：ZSSP-9900變壓器油氣相色譜儀

ZSSP-9900變壓器油氣相色譜儀

一、氣相色譜儀工作原理
氣相色譜分析技術是一種多組分混合物的分離、分析技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。
氣相色譜儀以氣體作為流動相（載氣），當樣品被送入進樣口并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來，zui后通過串口或網絡把數據傳輸至色譜工作站，由色譜工作站將各組份的氣相色譜圖記錄并進行分析從而得到各組份的分析報告。其工作原理簡圖如下圖所示：
由于該分析方法有分離效能高，分析速度快，樣品用量少等特點，因此已廣泛地應用于石油化工、生物化學、醫藥衛生、衛生檢疫、食品檢驗、環境保護、食品工業、醫療臨床等部門。氣相色譜法在這些領域中解決了工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等問題。
二、氣相色譜儀(觸摸屏）
1、儀器特點：
中試控股采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理；
儀器內部設計 3 個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果；
儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并zui大程度的降低了用戶的實驗室投資以及運行費用；
儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）；
儀器可配備的5.7寸彩色液晶屏或彩色觸摸屏，滿足不同的用戶需求；
系統具有中、英文2套操作系統，可自由切換；
控溫區域、電子流量控制器（EFC）、電子壓力控制器（EPC）可由用戶自由命名，方便用戶的使用（選配）；
儀器中試控股采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，zui多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便的選購安裝其它檢測器；
儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性；
全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；
具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快；
儀器可選配先進的電子流量控制器（EFC）、電子壓力控制器（EPC）實現了數字控制，可大大提高定性和定量結果的重現性；
儀器設計定時自啟動程序，中試控股可以輕松的完成氣體樣品的在線分析（需配備在線自動進樣部件）；
全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識別技術；具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數；
色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。
采集色譜信號及數據處理，適于 WinXP 、Win2000、Windows7 等操作系統。由符合A/A（美國分析學會）標準的 CDF 文件讀入采樣數據，由此可與 Agilent、Waters 等色譜工作站接軌。
具有完全自主知識產權的色譜系統具有 MODBUS/TCP 的標準接口，可以和 DCS 方便對接。
儀器可以和國內外多個廠家生產的自動進樣器對接；
2、技術參數
網絡反控系統：內部 CAN 的方式，采用接口板設計，可以隨意轉化為網口輸出
信號輸出位數：24 位
通訊接口：網絡接口輸出（6 類網線連接）
電路設計：采用 ARM 嵌入式設計，容易實現無線控制，遠程控制及手機APP控制
溫控系統：六路獨立溫度控制
溫度控制：室溫以上～450 ℃，選用液氮制冷：-99℃ ～ 450 ℃
柱箱溫控精度：±0.02℃
程序升溫：21 階 21 平臺，0.1℃ / 階
顯示模塊：大屏幕液晶顯示
顯示精度：0.01 ℃
柱箱程升速率：0～80℃/min（調節增量0.1 ℃/min）zui高可達120 ℃ /min，程序升溫重復性 ≤1％
TCD 檢測器靈敏度 S 值≥8000mv.ml/mg(苯)，zui高可達 12000 mv.ml/mg(苯)
基線噪音：≤10uv
基線漂移：≤50uv/30min
FID 檢測器檢出限：≤5.0×10-12g/s（十六烷）
基線噪音：≤ 2×10-14A
基線漂移：≤ 1×10-13A/30min（儀器穩定 2 小時后）
ECD 檢測器檢出限：≤1.0 x 10-13g/s（r-666）
基線噪音：≤40uv
基線漂移：≤ 100uv/30min
FPD 檢測器檢出限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)
基線噪音：≤ 20uv
基線漂移：≤50uv/30min
擴展：可增加 6 個外部事件
自動化工程：可增加：自動點火功能、實現自動進樣器連接、四路流量壓力顯示功能，中試控股可選用反控工作站實現反控。

ZSSP-9900變壓器油氣相色譜儀的全新技術

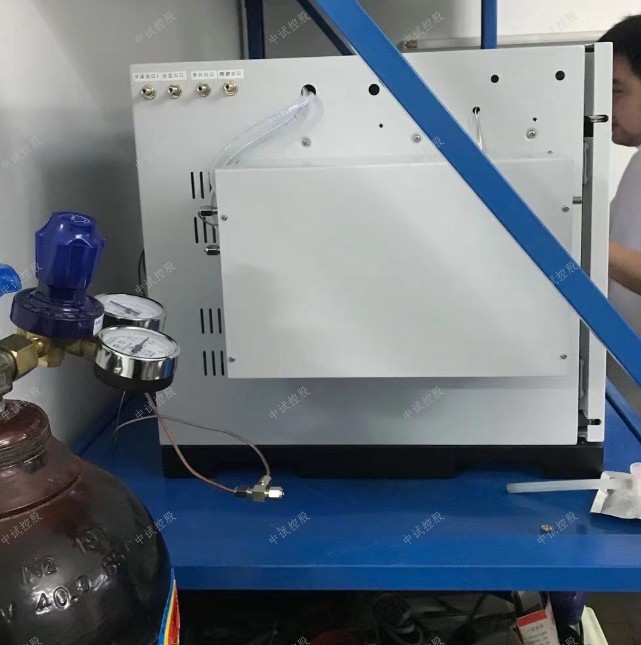

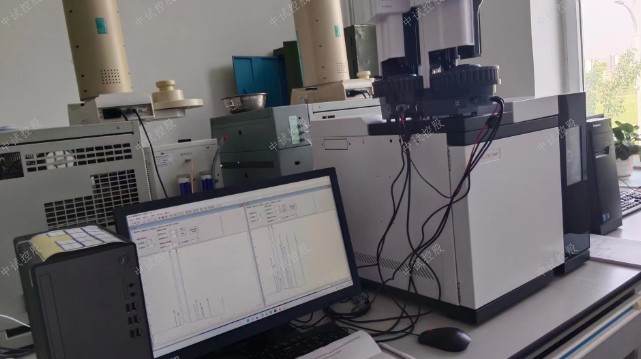

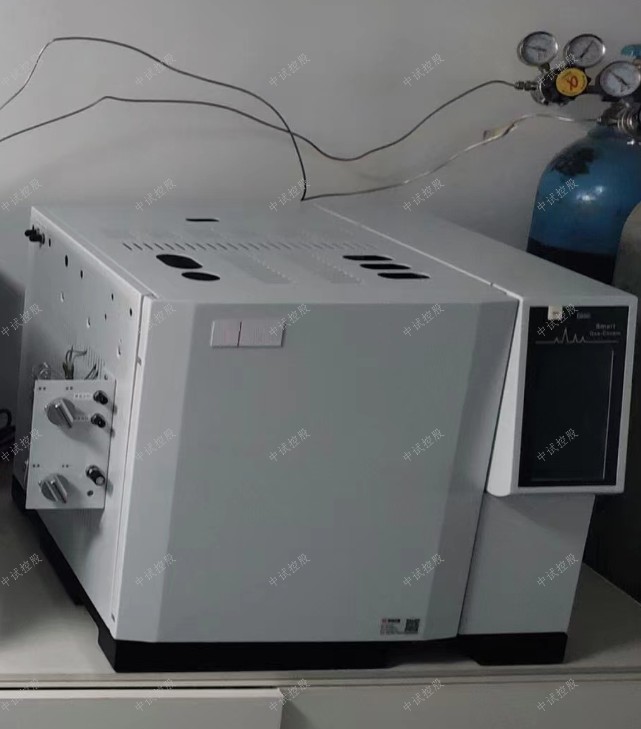

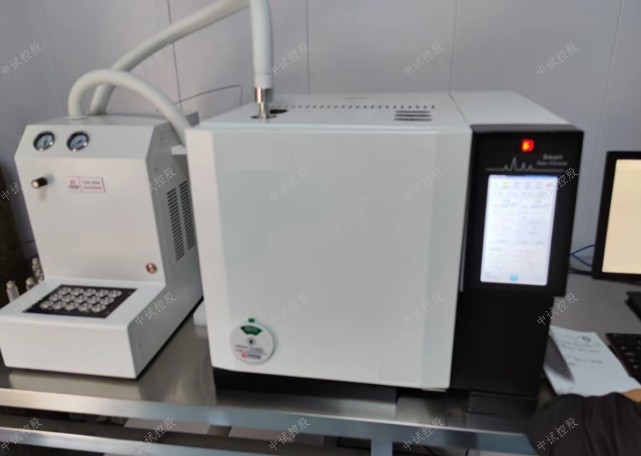

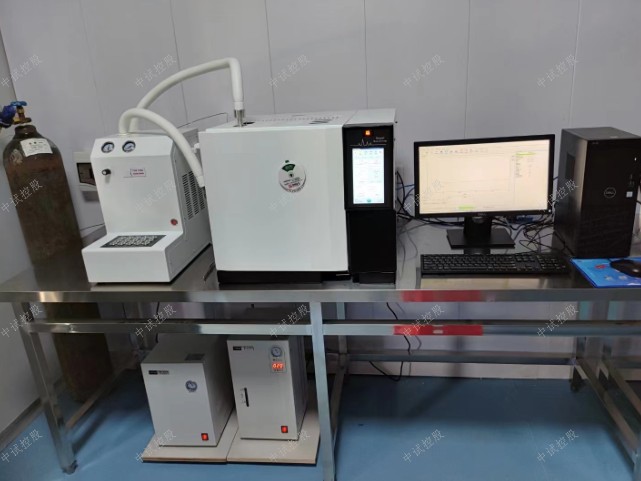

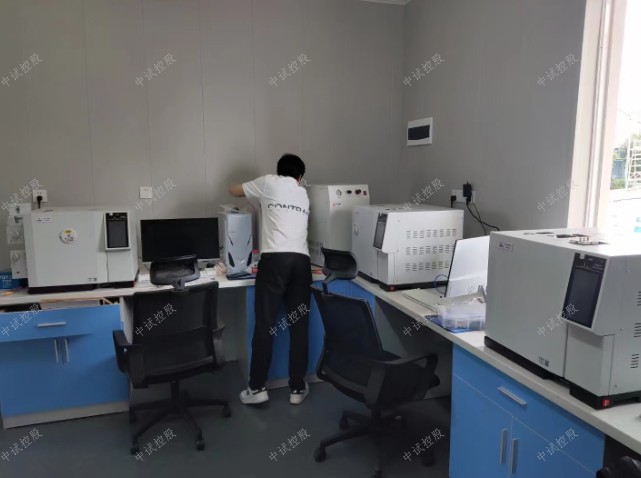

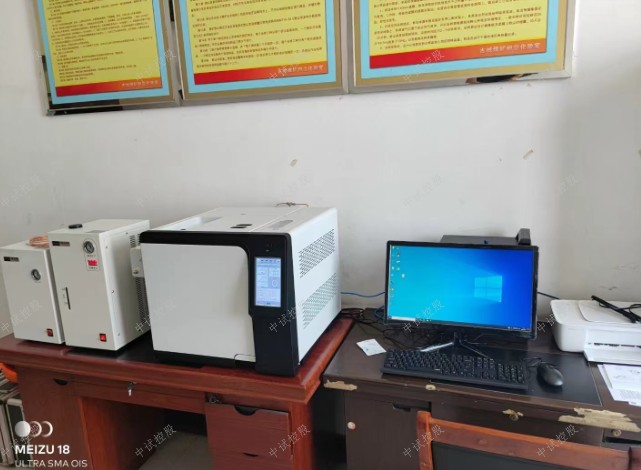

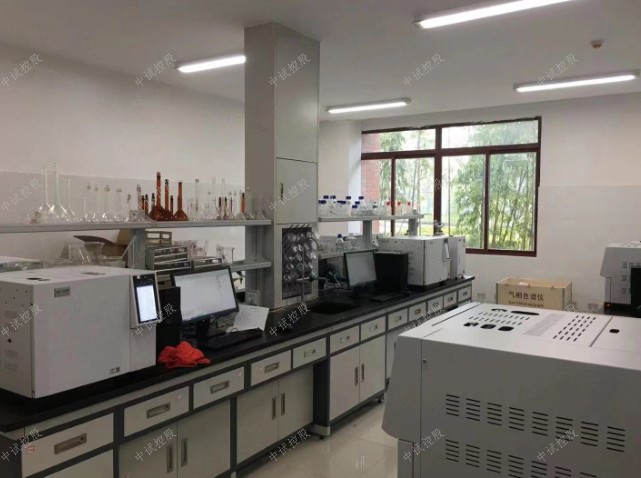

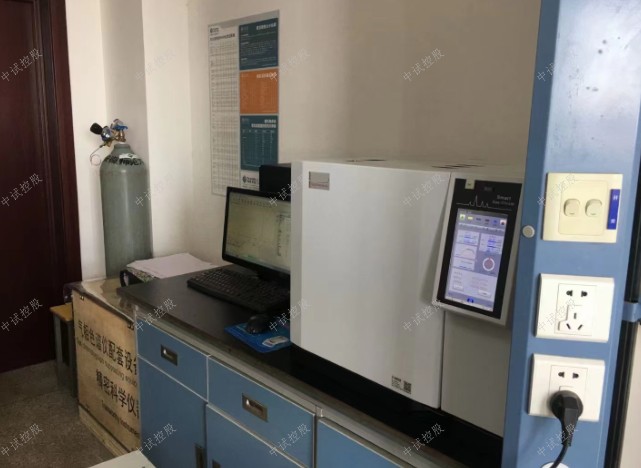

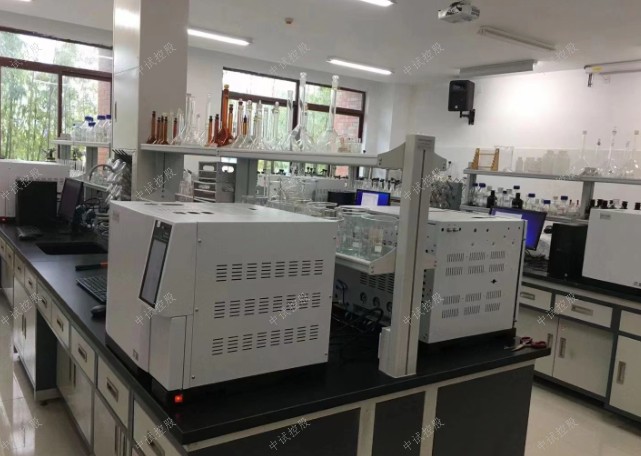

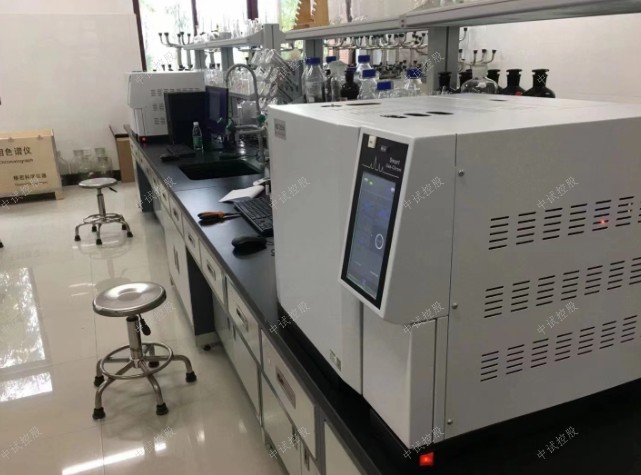

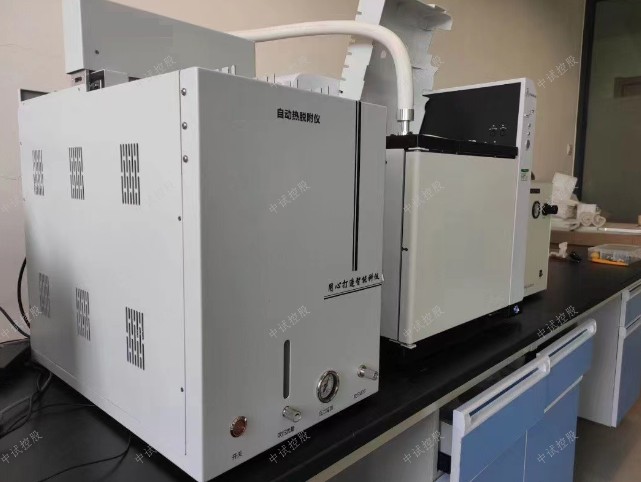

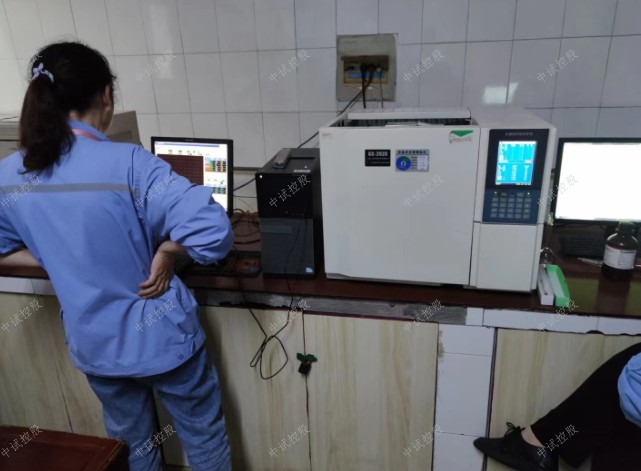

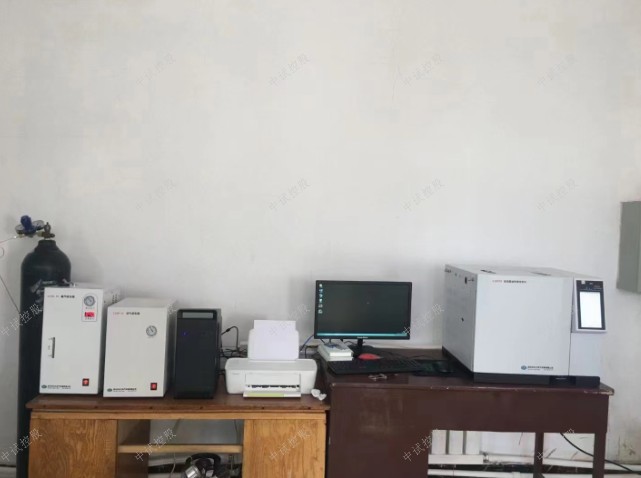

ZSSP-9900變壓器油氣相色譜儀客戶實際應用（節選部分）

中試控股

ZSSP-9900變壓器油氣相色譜儀：氣相色譜分析技術是一種多組分混合物的分離、分析技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。

氣相色譜儀以氣體作為流動相（載氣），當樣品被送入進樣口并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，中試控股將各組份按順序檢測出來，zui后通過串口或網絡把數據傳輸至色譜工作站，由色譜工作站將各組份的氣相色譜圖記錄并進行分析從而得到各組份的分析報告。

為適應電力系統分析工作者攜帶儀器到遠離實驗室的故障現場進行變壓器油分析需求，全新設計了全自動變壓器油專用便攜式色譜儀，該儀器將電腦、氣源等部件全部集成在一起，做到了真正意義上的便攜。
該儀器采用經典的三檢測器流程， 一次進樣即可完成絕緣油中溶解的   H2、CO、CO2、CH4、C2H4、C2H6、C2H2等7種氣體組分含量的全分析，如有需要，還可以檢測O2、N2的含量。
執行標準：
1.GB/T  17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》
2.DL/T  722-2014《變壓器油中溶解氣體分析和判斷導則》
3.DL/T  703-2015《絕緣油中含氣量的氣相色譜測定法》
4.T/CEC  425—2020《電力用氣相色譜儀驗收及使用維護導則》
技術參數：
全自動變壓器油專用便攜式色譜儀。這款儀器由先進物聯網技術無線連接，一鍵開機；全自動油樣分析，省去繁瑣的操作步驟；采用了EPC電子流量控制技術；采用混合填料的色譜柱技術，大大提高色譜峰響應及分離度；采用完全脫氣裝置，使油中溶解氣完全脫出達到更高精度的檢測。






油色譜分析儀使用注意
一、色譜柱的安裝和拆卸：
1.色譜柱的安裝和拆卸必須在常溫下進行。
2.填料塔有套圈密封和墊圈密封。套圈有三種:金屬套圈、塑料套圈和石墨套圈，安裝時不容易擰得太緊。墊圈型密封要求每次安裝色譜柱時都需要新的墊圈。
3.色譜柱兩頭是否用玻璃棉塞好。防止采用玻璃棉和填料被載氣吹到空氣檢測器中。
4.毛細管柱安裝和插入的長度取決于儀器的說明書，不同色譜蒸發室的結構不同，插入長度也不同。應該說明的是，如果采用毛細管色譜柱采用不分流量，汽化室與填充柱界面此時和蒸發室連接毛細管柱不能探針太多，稍微超出卡蓋即可。
二、氫氣與空氣的比例對FID探測器的影響：
在氣相色譜儀中，氫氣與空氣的比例應為1:10。氫比過大時，氫火焰檢測器的靈敏度急劇下降，靈敏度下降。檢查氫氣和空氣流速。氫氣和空氣中有一種氣體不足時會發出“砰”的一聲點火，然后滅火，通常當你點燃電爐時就把它滅了，然后再點燃，然后滅的就是氫氣不足了。

三、如何防止進樣針不彎曲： 許多色譜分析初學者經常會弄彎注射針和注射器桿，因為：
1.氣相色譜儀的進樣口擰的太緊，室溫下擰的太緊當汽化室溫度不斷升高時硅膠密封墊膨脹問題后會進行更緊，這時通過注射器工作很難扎進去。
2.位置找不好針扎在進樣口金屬部位。
3.注射器桿彎是進樣時用力太猛，進口進行色譜帶一個進樣器架，用進樣器架進樣就不可能會把傳統注射器桿弄彎。 　4.由于注射器內壁被污染，注射時推動針桿彎曲。
5.進樣時氣相色譜儀必須穩定。著急的話會把注射器弄彎。只要你擅長注射樣本，就會很快。
