無間隙過電壓保護器測量儀

時間：2022-09-19

中試控股技術研究院魯工為您講解：無間隙過電壓保護器測量儀

中試控股 ? 塑造中國制造的優質品牌

始于1986年 ? 30多年專業制造：ZSTBP-30KV過電壓保護器測試儀

應用6kV、10kV、35kV帶間隙式過電壓保護器的檢測，適用各種電氣設備工頻放電電壓的測試。主要用于保護發電機、變壓、開關、母線、電動機、并聯補償電容器組等電器設備的絕緣免受過電壓的損害。

2015年,在上海電力新技術研討論壇上,中試控股率先提出過電壓保護器測試技術在無間隙型過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗技術,通過3年多的研發,新技術經過65次試驗更新,并與國內過電壓保護器廠家合作,完成超過500場次的現場過電壓保護器綜合測試試驗成功,產品通過省計量院檢驗合格。

電壓參數參考DL/T 596-2015 《電力設備預防性試驗規程》和GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》。
例如：10kV過電壓保護器的交接試驗，做絕緣電阻和工頻放電電壓，大修后26-31kV，運行中23-33kV。
具體試驗流程：
1、無間隙組合式過電壓保護器測試，主要有：直流 1mA 參考電壓保護器兩端子之間的電壓數值及保護器兩兩端子間施加 0.75 倍的直流 1mA 參考電壓試驗；
2、串聯間隙組合式過電壓保護器測試步驟，ZSTBP 過電壓保護器測試儀進行工頻放電電壓試驗，試驗電壓波形進行監測，采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值。

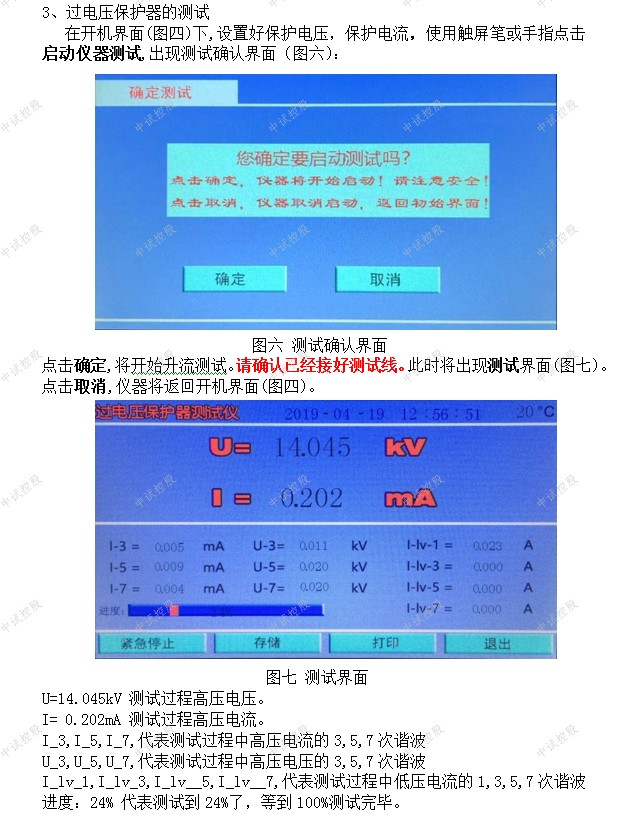

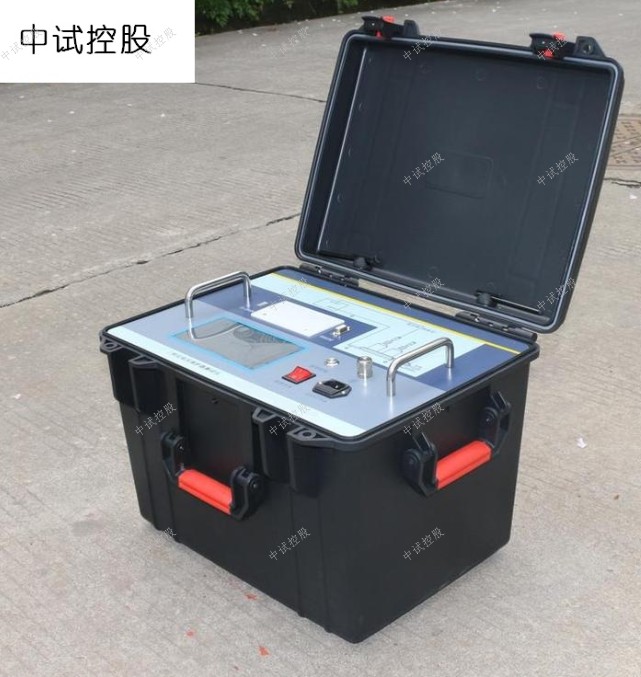

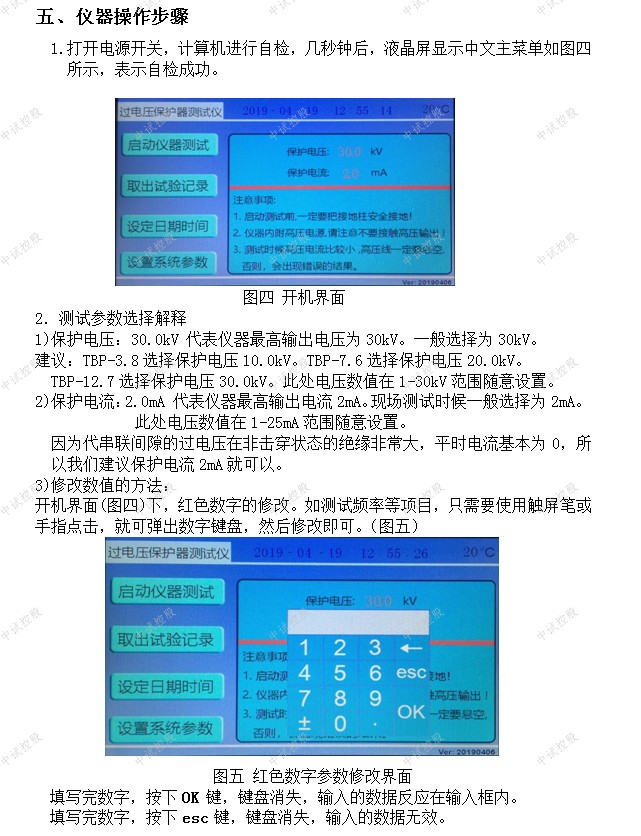

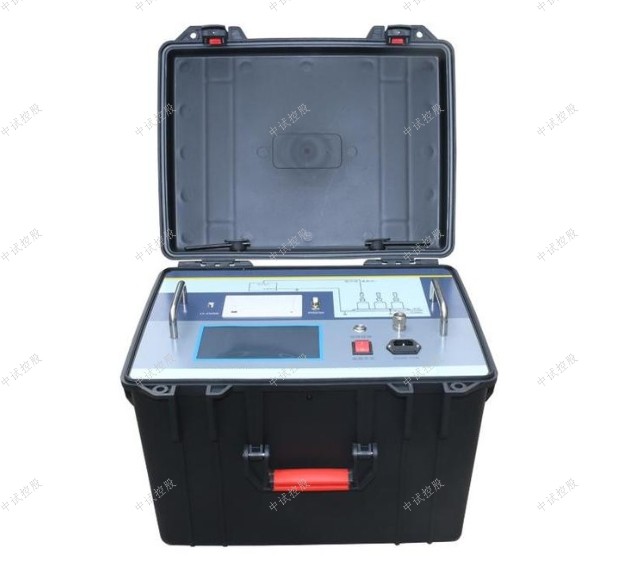

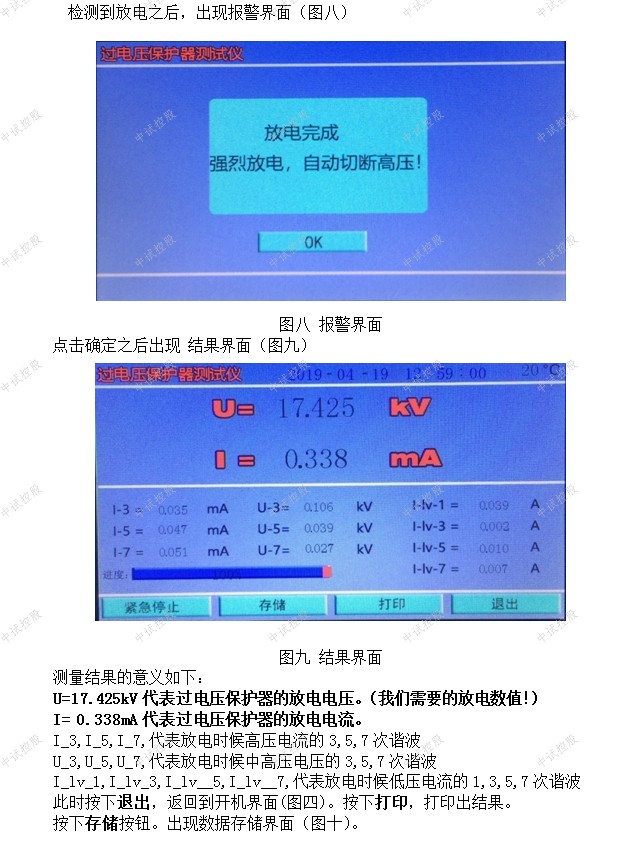

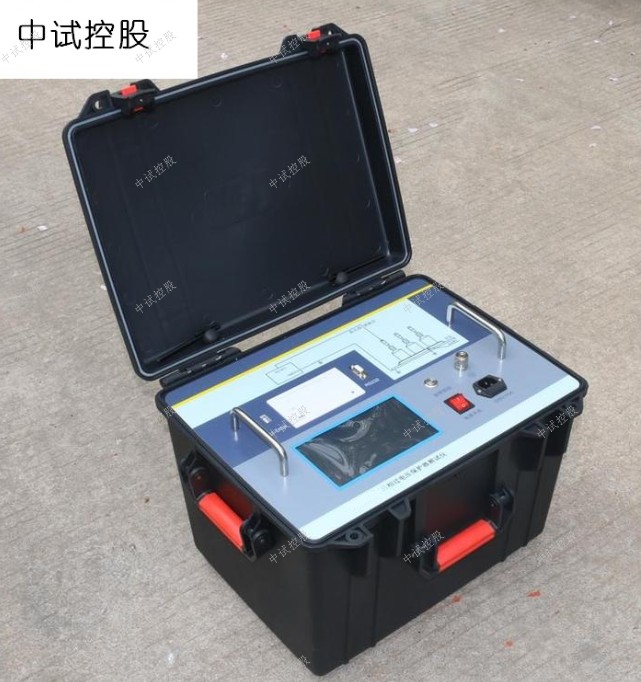

ZSTBP-30KV過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個工程塑料箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。

建議：（TBP/避雷器）3.8選擇保護電壓10.0kV
（TBP/避雷器）7.6選擇保護電壓20.0kV
（TBP/避雷器）12.7選擇保護電壓30.0kV。

ZSTBP-30KV過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個工程塑料箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。

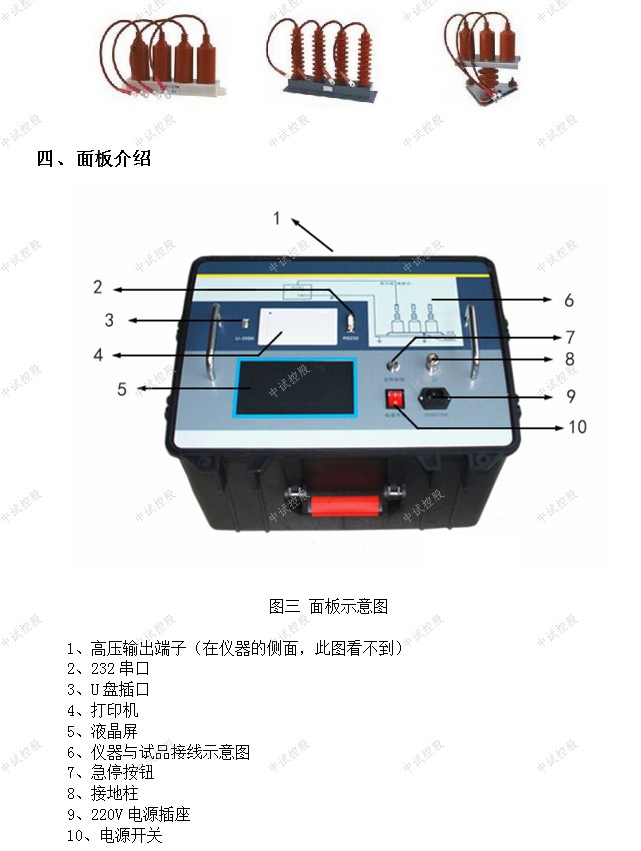

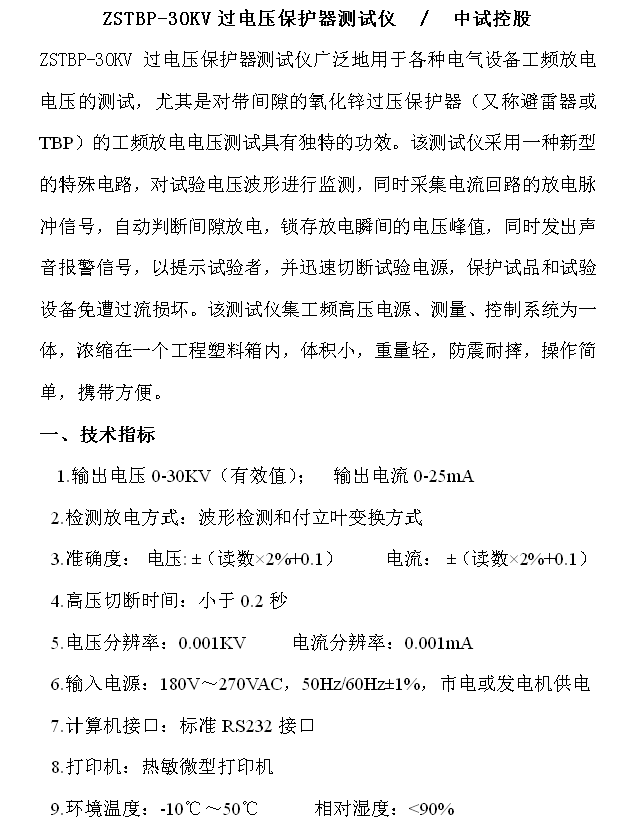

一、ZSTBP-30KV過電壓保護器測試儀技術指標
1.輸出電壓0-30KV（有效值）；輸出電流0-25mA
2. 中試控股檢測放電方式：波形檢測和付立葉變換方式
3.準確度：電壓: ±（讀數×2%+0.1）電流： ±（讀數×2%+0.1）
4.高壓切斷時間：小于0.2秒
5.電壓分辨率：0.001KV 電流分辨率：0.001mA
6.輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
7.計算機接口：標準RS232接口
8.打印機：熱敏微型打印機
9.環境溫度：-10℃～50℃ 相對濕度：<90%

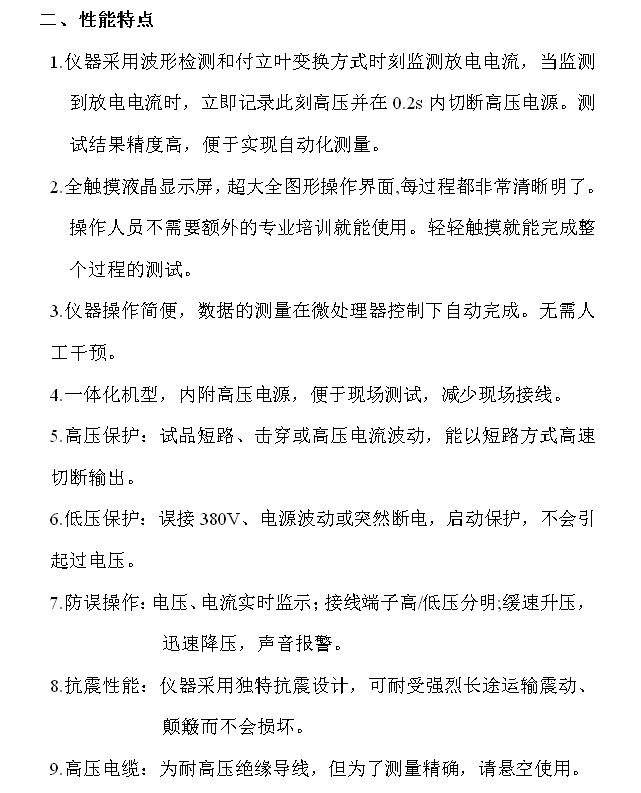

二、ZSTBP-30KV過電壓保護器測試儀性能特點
1.儀器中試控股采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即記錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。
2.全觸摸液晶顯示屏，超大全圖形操作界面,每過程都非常清晰明了。操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。
3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預。
4.一體化機型，內附高壓電源，便于現場測試，減少現場接線。
5.高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
6.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
7.防誤操作：電壓、電流實時監示；接線端子高/低壓分明;緩速升壓，迅速降壓，聲音報警。
8.抗震性能：儀器中試控股采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
9.高壓電纜：為耐高壓絕緣導線，但為了測量精確，請懸空使用。

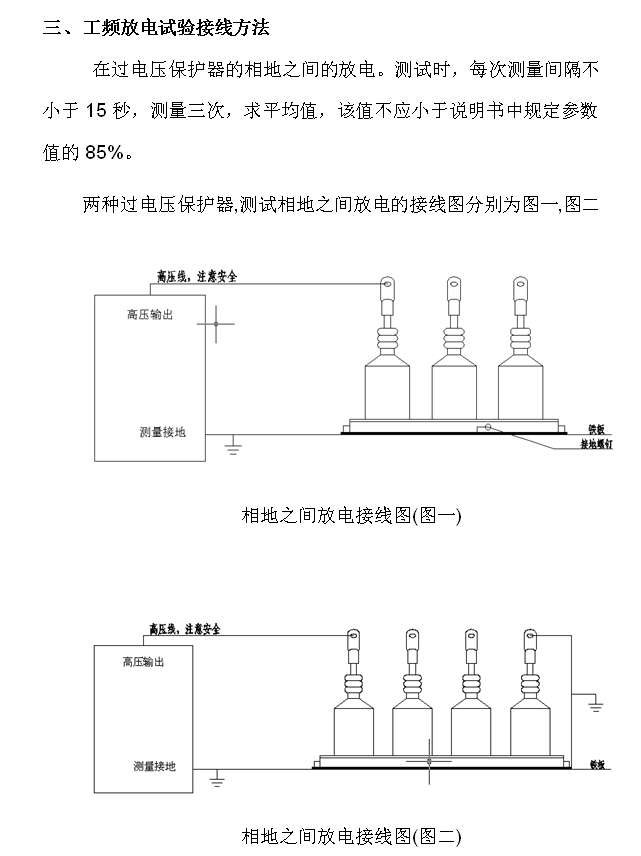

三、ZSTBP-30KV過電壓保護器測試儀工頻放電試驗接線方法
在過電壓保護器的相地之間的放電。測試時，每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。

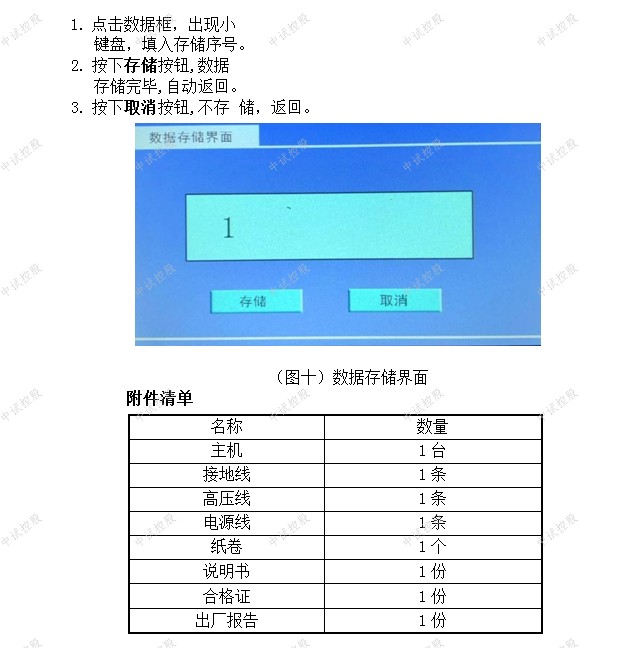

四、ZSTBP-30KV過電壓保護器測試儀附件清單
主機 1臺
接地線 1條
高壓線 1條
電源線 1條
紙卷 1個
說明書 1份
合格證 1份
試驗報告1份

電纜護層保護器的作用、原理及介紹
一、概述
生產電纜護層保護器,該產品是針對電力系統電纜運行特點、保證電力網絡的安全運行而研發生產的可***應用于35kV大截面電力電纜和66kV、110kV及220KV電壓等級的單芯電力電纜線路中,用來保護電纜的金屬護層免受各種過電壓的危害的一種保護裝置.
電纜護層保護器可以有效限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓.防止擊穿電纜外護層絕緣,防止電纜金屬護層多點接地故障,可以使電力電纜正常運行并防止減少電纜的老化.我公司生產的電纜護層保護器應用于全國電力、鐵路系統, 中試控股取得了良好的運行經驗。
二、工作原理及特點
電纜護層保護器采用氧化鋅壓敏電阻（閥片）做為保護元件,具有套式金屬氧化物避雷器電壓電流非線性特性曲線的優點,還具有電氣絕緣性能好、介電強度高、抗電蝕、耐熱、耐老化、防爆等優點及良好的化學穩定性、密封性.較傳統的放電間隙保護、帶間隙碳化硅電阻片保護等方式,其伏安特性更顯優越,系統更穩定.
電纜護層保護器安裝在電纜金屬護層與地之間,采用無串聯間隙,正常情況下,流過保護器的電流很小,是微安級;當電纜護層出現過電壓時,保護器電阻變小,電流增大,釋放電纜護層上的電荷,保護電纜正常安全運行.
三、使用條件
1、環境溫度-45℃～+60℃;
2、海拔不超過3500m;超出3500m可根據實際情況特制;
3、電源頻率： 50Hz、 60Hz;
4、長期施加的工頻電壓不得超過保護器持續運行電壓;
5、安裝場所的空氣中不應含化學腐蝕氣體、爆炸性塵埃;
7、如有特殊要求,定貨時請說明.
四、使用須知
1、電纜護層保護器是保護高壓電纜護層的裝置,防止雷擊及感應過電壓對電纜護層的危害.
2、保護器并接于高壓電纜護層與地之間,用螺栓和電纜護層連接,保護器即投入使用.安裝時,高壓出線端端部引線拉力不應大于145N.連接導線的絕緣水平不應低于所保護電纜外護層絕緣水平,且連接回路應盡可能短.裝置須可靠接地.
3、中試控股保護器外形與安裝尺寸以生產實際貨物為準.可以加裝電纜.執行標準電力行業標準DL/T401-2002《高壓電力電纜選用導則》.
4、保護器投入運行1年之后，應做預防性試驗.

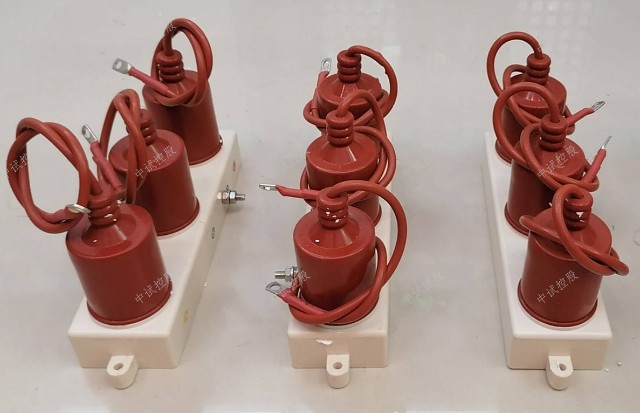

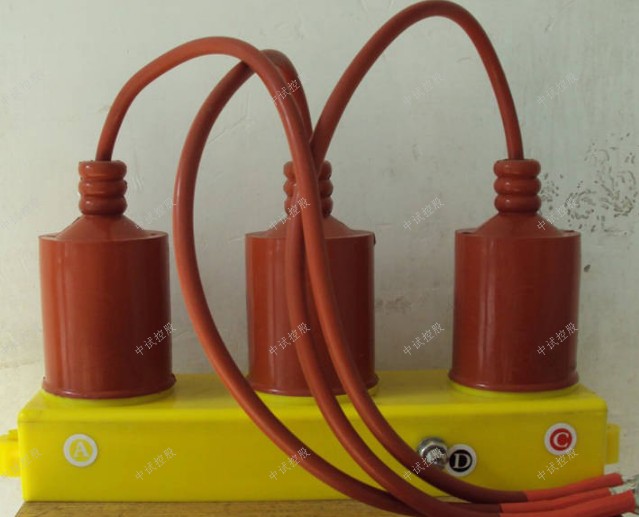

過電壓保護器工作原理
過電壓保護器工作原理：FR為氧化鋅非線性電阻，CG為放電間隙。由于其對稱結構，它具有相同的同相和同相過壓保護倍數。
過壓保護器共有四個保護單元，其中三個連接到系統的A、 B、 C三相，另一個接地。
過電壓保護器為三柱式，因此三柱式可以在A、 B、 C三相之間任意調換安裝，接地相必須接地。
過電壓保護器的結構特點。
與傳統避雷器等同類產品相比，三相組合式過電壓保護器具有無可比擬的特點：
1.氧化鋅非線性電阻和放電間隙串聯，中試控股相互保護；放電使氧化鋅非線性電阻的充電率為零，氧化鋅的非線性特性使放電間隙在工作后立即熄弧。無續流、無斬波器，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。在操作過電壓下，使用壽命可達105倍。
2.電壓沖擊系數為1，各種電壓波形下放電值相等，不受操作過電壓類型影響，過電壓保護值準確，保護性能優良；
3.采用四星接法，可以大大降低相間過電壓。與常規避雷器相比，相間過電壓降低60-70%，保護的可靠性大大提高。
4.采用硅橡膠護套和高壓電纜引出結構的過電壓保護器，不僅具有瓷絕緣護套的電氣性能，還具有易于安裝、、密封性強、、體積小、、抗沖擊(振動)等優點。可直接安裝在開關柜的手車底盤上，也可安裝在配電室。
5.使用環境溫度-40 ~ 60，海拔高度小于2000米(高于2000米，訂貨時請注明)；
6.當系統發生間歇性電弧接地過電壓和鐵磁諧振過電壓時，如果能量小于2ms.400A方波沖擊能量，中試控股過電壓保護器就能起到保護作用。

什么是過電壓保護器，詳細介紹過電壓保護器
根據多年生產銷售過電壓保護器的經驗總結的一些內容，今天就為大家來揭秘，過電壓保護器是什么。希望下面的介紹能幫助大家更加完善詳細的了解過電壓保護器這一產品。
過電壓保護器
過電壓保護器也被稱為三相組合式過電壓保護器，復合式過電壓保護器，三相組合式避雷器，是6kV以上的電力系統中用來限制存在于兩物體之間的沖擊過電壓的一種保護設備。市面上對其簡稱為“過電壓保護器”。
過電壓保護器作為一種保護裝置，中試控股主要應用在發電機、變壓器、開關、母線、電動機等電氣設備的絕緣免受過電壓損害。
