（電科院）一二次融合控制器調試裝置35KV

時間：2022-09-22

中試控股技術研究院魯工為您講解：（電科院）一二次融合控制器調試裝置35KV

中試控股 ? 塑造中國制造的優質品牌

始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.入圍合格供應商：ZSZW-9800一二次融合設備智能試驗裝置

ZSZW-9800一二次融合設備智能試驗裝置分為兩大功能模塊：三相標準源模塊和一二次融合設備檢測模塊
1.三相標準源模塊既可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號，又可以通過外接升壓器，產生5773V的高壓信號，中試控股同時還可以輸出符合一二次融合設備檢測規范的三相小電壓小電流信號。
2.一二次融合設備檢測模塊可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差。

3.除此之外，該裝置還可以對電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表進行測試和檢定，以及中試控股儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

什么是一二次融合？

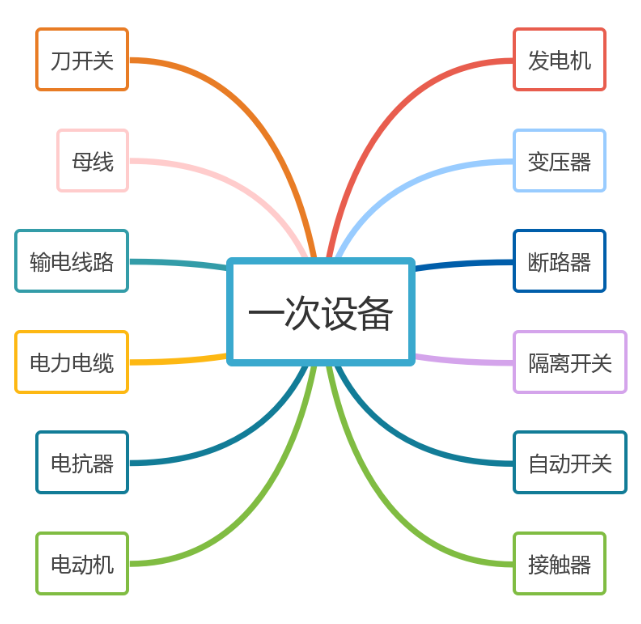

一次就是主回路，二次就是一次的控制，一次回路只由直接參與電能的造、傳輸、變換、使用的電氣設備互相連接后構成的回路；

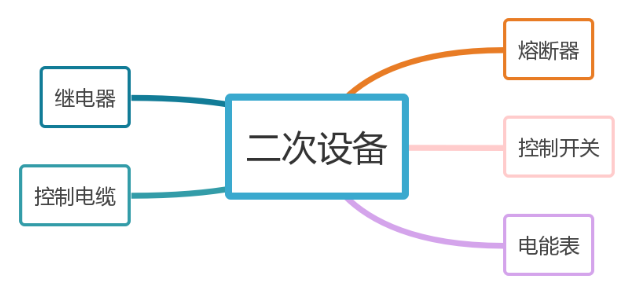

二次回路指對一次回路設備進行保護、測量、控制、計量的設備依照一定的邏輯關系相互連接構成的回路。

ZSZW-9800一二次融合設備智能試驗裝置可以完成配電網一二次融合開關、環網柜、智能柱上開關、智能環網柜配電變壓器、站所終端DTU、饋線終端FTU、配電變壓器終端TTU及故障指示器等設備的檢驗。

一、概述
ZSZW-9800一二次融合設備智能試驗裝置分為兩大功能模塊，分別是三相標準源模塊和一二次融合設備檢測模塊。
1、三相標準源模塊既可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號，中試控股又可以通過外接升壓器，產生5773V的高壓信號，同時還可以輸出符合一二次融合設備檢測規范的三相小電壓小電流信號。
2、一二次融合設備檢測模塊可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差。
3、該裝置還可以對電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

二、注意事項
1、ZSZW-9800一二次融合設備智能試驗裝置電壓、電流正在輸出時請不要關機，不要復位，特別是當高電壓、大電流正在輸出時，請先通過操作按鍵關閉信號輸出，然后再關閉儀器供電電源。
2、電壓輸出不得短路，電流輸出不得開路；操作者啟動輸出電壓信號、電流信號之前，應確保外部連線正確無誤，外接連線部分不能有裸露。暫時離開時請關閉信號輸出。
3、在接入互感器二次信號前，務必將前面板上的狀態按鈕置于正確位置。插入正確的航空插座。
4、當電壓輸出通道外接220V/5773V的升壓器時，必須將電流輸出線全部去掉。以防有高電壓進入本產品。還必須確保儀器與高壓導體之間至少保持2米的安全距離。
5、如果要測試高壓開關內的電流互感器時，必須將電壓輸出線全部去掉，僅將電流線接到高壓開關上即可。
6、使用本中試控股產品時，請務必保證儀器接地良好。
7、在測量或校驗前, 務必將本儀器預熱10分鐘，否則指標可能會受影響。

三、功能和特點
1、ZSZW-9800一二次融合設備智能試驗裝置電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。
2、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。
5、標準源和一二次融合測量部分采用獨特的雙屏設計結構，雙顯示屏均可觸摸操作。
6、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，中試控股一目了然。電壓、電流、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。
7、獨有的即點即輸功能，極大地簡化了操作流程。
8、電壓通道可以外接220V/5773V的高壓升壓器，產生高電壓信號。
9、可以同時測量顯示三相電壓互感器、零序電壓互感器的比差和角差。
10、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。
11、互感器二次電壓電流，一次電壓電流可以切換顯示。
12、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
13、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
14、采用先進的功放技術，可靠性、穩定性大大提高。

四、技術指標
1、ZSZW-9800一二次融合設備智能試驗裝置交流電壓輸出
硬件量程：380V、220V、100V、57.7V、2.5V，可以外接220V/5773V升壓器，輸出高電壓信號。
調節范圍：(1-120)%RG 調節細度：0.01%RG
準確度：0.1%RG 穩定度：≤0.02%/2min
失真度：≤0.3%（非容性負載）；每相最大輸出功率：50VA
2、交流電壓輸入
硬件量程：100V、3.25V 準確度：0.1%RG
3、交流電流輸出
硬件量程：100A、20A、5A、1A(或1V)、0.2A、0.05A。
調節范圍: (1～120)%RG 調節細度: 0.01%RG
中試控股準確度： 0.1%RG 穩定度： ≤0.02%/2min
失真度： ≤0.3%（非容性負載）
每相最大輸出功率：100A量程：150VA
20A量程：50VA
5A、1A、0.2A量程：20VA
0.05A量程：10VA
4、交流電流輸入
硬件量程：1A、1V 準確度： 0.1%RG
5、比差測量準確度：0.1% RG
6、角差測量準確度：2′
7、有功功率
準確度： 0.1%RG 穩定度： 0.02%RG/2min
8、相位
調節范圍: 0°～359.99° 調節細度： 0.02°
準確度： 0.05°
9、頻率
調節范圍： 20Hz～80Hz；調節細度： 0.001Hz
準確度： 0.01Hz
10、功率因數
調節范圍： -1～0～+1 調節細度： 0.001
準確度： 0.001
11、環境條件
工作環境溫度： 0℃～40℃
相對濕度： ≤85%
工作電源： AC220V±15%，最大功耗1300VA
12、外觀尺寸及重量
外觀尺寸：450mm×620mm×275mm
重量： 38Kg

以上是中試控股技術團隊專業為您解答的 ZSZW-9800一二次融合設備檢測裝置 ，希望能幫到您。

電流
電磁學上把單位時間里通過導體任一橫截面的電量叫做電流強度，簡稱電流，電流符號為 I，單位是安培（A），簡稱“安”。

導體中的自由電荷在電場力的作用下做有規則的定向運動就形成了電流。

電學上規定：正電荷定向流動的方向為電流方向。此外，工程中也以正電荷的定向流動方向為電流方向，電流的大小則以單位時間內流經導體截面的電荷Q來表示其強弱，稱為電流強度。

大自然有很多種承載電荷的載子。例如：導電體內可移動的電子、電解液內的離子、等離子體內的電子和離子、強子內的夸克。這些載子的移動，形成了電流。

1. 分類
電流分為交流電流和直流電流。

交流電：大小和方向都發生周期性變化。生活中插墻式電器使用的是民用交流電源。交流電在家庭生活、工業生產中有著廣泛的使用，生活民用電壓220V、通用工業電壓380V，都屬于危險電壓。

直流電：方向不隨時間發生改變。生活中使用的可移動外置式電源提供的的是直流電。直流電一般被廣泛使用于手電筒（干電池）、手機（鋰電池）等各類生活小電器等。干電池（1.5V）、鋰電池、蓄電池等被稱之為直流電源。因為這些電源電壓都不會超過24V，所以屬于安全電源。如果用一個短句來概括，虛擬電廠是“能源調度的智能管家”，通過虛擬電廠，來實現“儲能協調”以及“哪里不夠補哪里”。

這個其實在其他行業很好類比，就是美團的最底層的騎手調度、滴滴的車輛調度，在電網是分布式微電網調度，叫虛擬電廠就高大上，美團以后的眾包改叫“虛擬騎兵”。

新型電力系統、能源互聯網想不通具體內容的時候，就看看這個詞，再無未法理解，就去看“儲能”和調度。

4. 關鍵技術
1. 協調控制技術
虛擬電廠的控制對象主要包括各種DG、儲能系統、可控負荷以及電動汽車。由于虛擬電廠的概念強調對外呈現的功能和效果，因此，聚合多樣化的DER實現對系統高要求的電能輸出是虛擬電廠協調控制的重點和難點。實際上，一些可再生能源發電站(如風力發電站和光伏發電站)具有間歇性或隨機性以及存在預測誤差等特點，因此，將其大規模并網必須考慮不確定性的影響。這就要求儲能系統、可分配發電機組、可控負荷與之合理配合，以保證電能質量并提高發電經濟性。

2. 智能計量技術
智能計量技術是虛擬電廠的一個重要組成部分，是實現虛擬電廠對DG和可控負荷等監測和控制的重要基礎。智能計量系統最基本的作用是自動測量和讀取用戶住宅內的電、氣、熱、水的消耗量或生產量，即自動抄表(automated meter reading,AMR)，以此為虛擬電廠提供電源和需求側的實時信息。作為AMR的發展，自動計量管理(automatic meter management,AMM)和高級計量體系(advanced metering infrastructure, AMI)能夠遠程測量實時用戶信息，合理管理數據，并將其發送給相關各方。對于用戶而言，所有的計量數據都可通過用戶室內網(home area network, HAN)在電腦上顯示。因此，用戶能夠直觀地看到自己消費或生產的電能以及相應費用等信息，以此采取合理的調節措施。
