 中試控股技術研究院魯工為您講解： 變頻電流互感器特性測量試驗儀

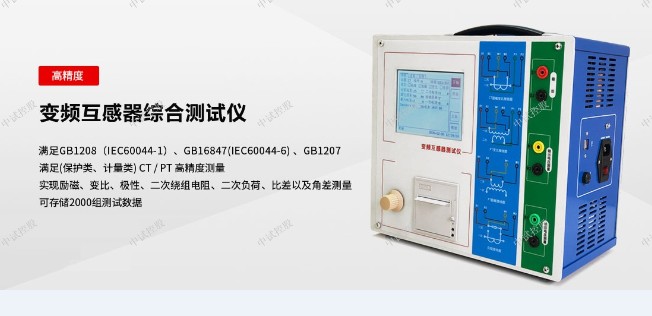

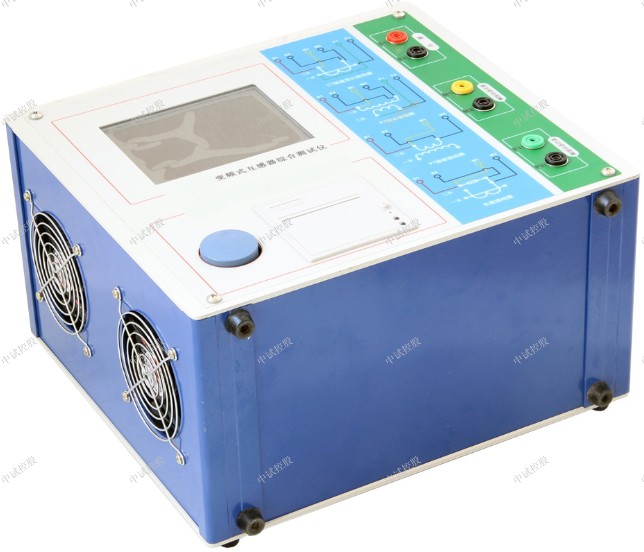

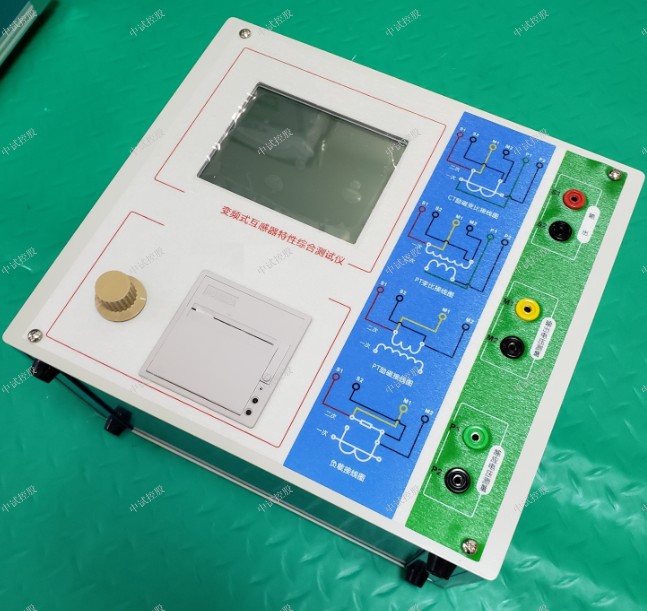

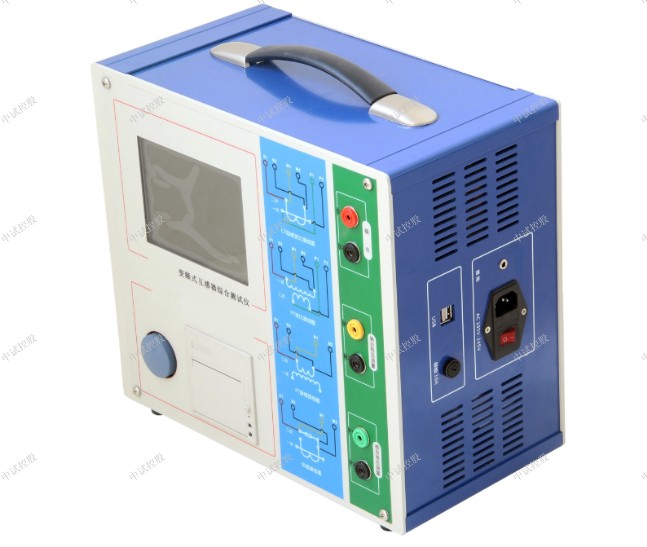

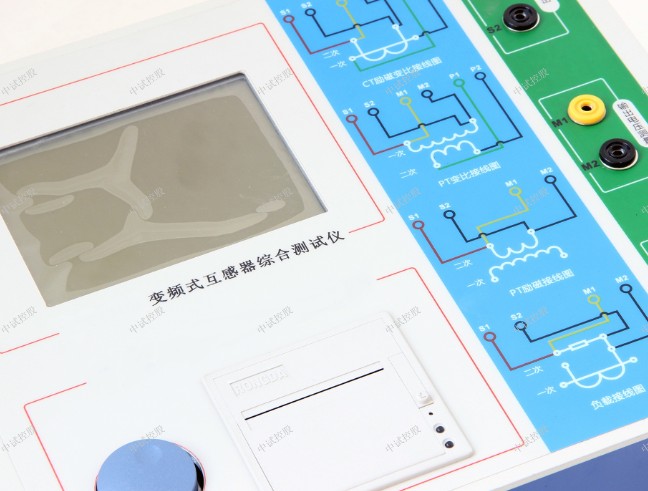

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度  -10℃~50℃，  濕度  ≤90%

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）

1．接線方法：紅、黑兩芯線對應接互感器變比極性測試儀面板的一、二次插孔，另一端分別接電流互感器對應的一、二次。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。
注意：如果互感器一次是穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。
2．接好線后，插上 電源（或用互感器變比極性測試儀內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，互感器變比極性測試儀面板上液晶屏即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時極性顯示互感器此時的接線方式及極性。
3．如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4．觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
互感器測試儀的使用必須遵循現有國家標準對電氣安全和試驗項目流程的技術要求，閱讀本手冊并不能代替相關國家標準對電氣試驗項目的要求，對于在高電壓場合使用互感器測試儀進行試驗時，相關操作人員必須具備電氣試驗資質。

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）

1．試驗接線
   電壓互感器進行勵磁特性與勵磁曲線試驗時，一次繞組、二次繞組及輔助繞組均開路，非加壓繞組尾端接地，特別是分級絕緣電壓互感器一次繞組尾端更應注意接地，鐵芯及外殼接  。地，二次繞組加壓，試驗原理接線如圖8-24所示。一
2．試驗步驟
  對電壓互感器進行放電，并將高壓側尾端接地，拆除電壓互感器一次，二次所有接線。加壓的開路，非加壓繞組尾端、鐵芯及外殼接地，24接線。試驗前應根據電壓互感器最大容量計算出最大允許電流。電壓互感器進行勵磁特性試驗時，檢查加壓的二次繞組尾端不應接地，檢查接線無誤后提醒監護人注意監護。合上電源開關，調節調壓器緩慢升壓，可按相關標準的要求施加試驗電壓，并讀取點試驗電壓的電流。讀取電流后立即降壓，電壓降至零后切斷電源，將被試品放電接地。注意在任何試驗電壓下電流均不能超過最大允許電流。
電流互感器勵磁曲線試驗
    1．試驗接線
    電流互感器勵磁特性試驗原理接線如所示。在試驗時，一次繞組應開路，鐵芯及外殼接地，從保護繞組施加試驗電壓，非試驗繞組應在開路狀態。
    2．試驗步驟
    對電流互感器進行放電，拆除電流互感器二次引線，一次繞組處于開路狀態，鐵芯及外殼接地，按進行接線，選擇合適的電壓表、電流表擋位，檢查接線無誤后提醒監護人注意監護。合上電源開關，調節調壓器緩慢升壓，當電流升至互感器二次額定電流的50%時，將調壓器均勻地降為零。參考出廠試驗數據或選取幾個電流點，將調壓器緩慢升壓，以電流的倍數為準，讀取相應的各點電壓值，觀察電壓電流的變化趨勢，當電流按規律增長而電壓變化不大時，可以認為鐵芯飽和，在拐點附近讀取并記錄至少5～6組數據。讀取數值后，緩慢降下電
壓，切不可突然拉閘造成鐵芯剩磁過大，影響互感器保護性能。電壓降為零位后再切斷電源。
中試控股是一家專業研發生產互感器測試儀的老牌廠家，本公司生產的互感器測試儀在行業內都廣受好評，以打造最具權威的“互感器測試儀“供應商而努力奮斗。
體積小、重量輕、測量范圍廣、便于攜帶，適于現場使用的電流互感器變比測試儀越來越成為互感器測試工作的必備手段。
測量電流互感器變比該如何接線：
1．接線方法：紅、黑兩芯線對應接互感器變比極性測試儀面板的一、二次插孔，另一端分別接電流互感器對應的一、二次。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。
注意：如果互感器一次是穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。

不少研究者認為，當外施電壓低于絕緣的局部放電起始放電電壓時，材料就不會發生由電場所引起的老化。在溫度確定的條件下，絕緣材料的壽命曲線趨向一電場閩值式，當絕緣承受的外加電場低于或接近該電場闡值時，其壽命將趨于無窮。對于上述聞值電場的存在，也有持不同觀點的人認為，絕緣介質在外施電場作用下的老化是一個連續的過程，不存在任何明顯影響老化進程的電場闡值。一些學者通過對氣穴中空氣從亞電暈到強烈電暈過渡過程中非線性電導率的理論計算和實測數據表明，低電壓下的微小亞電暈電流將引起氣穴中氣體和氣穴表面溫度的升高。隨電壓的提高，亞電暈放電形式向強烈電暈放電形式轉化，放電源的溫度將不斷上升，說明絕緣介質在外施電場作用下的老化是一個連續的過程，不存在任何明顯影響老化進程的電場闡值。該觀點如被更多的實驗證實，將因其物理過程清晰，測量方法明確，可能具有更大的說服力。

    3、機械力老化

    在機械負荷、自重、振動、撞擊和短路電流電動力的作用下，絕緣會破壞，機械強度下降。另外材料內部存在拉伸應力時，它的耐放電性能下降。但壓縮應力對它的耐放電性能影響不大。由于材料在制造和應用過程中常存在殘余拉伸應力，因此它對材料老化壽命的影響極為重要。

    4、濕度老化

    環境的相對濕度對絕緣材料耐受表面放電的性能有影響。如果絕緣承受表面放電，環境的相對濕度對材料的耐放電性有顯著影響。由于在高相對濕度下，放電的結果在材料表面會生成一層半導電層，使放電產生自衰。因此，在表面放電情況下，一定相對濕度范圍內，絕緣材料的電老化壽命隨相對濕度的增高而增長;但在較高的相對濕度下，壽命隨相對濕度的增高而縮短。如果水分侵入絕緣內部，將會造成介質電損耗增加或擊穿電壓下降。對于某些絕緣材料，例如聚乙烯，由于水分的存在，在很低的電場強度下也會發生樹枝現象。

    5、化學老化

    絕緣材料在水分、酸、臭氧、氮的氧化物等的作用下，物質結構和化學性能會改變，以致降低電氣和機械性能。例如變壓器油在空氣中會因氧化產生有機酸，使介質損耗增加:同時還會形成固體沉淀物，堵塞油道，影響對流散熱，使絕緣的溫度上升而使絕緣性能下降。
