變頻互感器綜合特性分析實驗儀（中試大廠）
時間：2023-03-08
中試控股技術研究院魯工為您講解： 變頻互感器綜合特性分析實驗儀（中試大廠）
ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
圖5、CT規程測試數據界面
圖中顯示出額定負荷下各規程校驗點（1%、5%、20%、100%、120%）的比差和角差及修約結果的相應數值，還有在下限負荷下各規程校驗點（1%、5%、20%、100%、120%）的比差和角差及修約結果的相應數值。
3、CT單點測試界面
在選中‘CT單點測試’功能時，進入單點測試設置屏。如圖6所示：
圖6、單點測試設置界面
參數設置屏可見，項目有：功率因數、測試負荷、百分數值、開始任意點測試四個項目；同時給出具體接線圖。
各項參數的含義和作用如下：
? 功率因數：被測互感器的功率因數，通過數字鍵來設置，可為0和1.0之間的任意數值。
? 測試負荷：被測互感器的負荷值，通過數字鍵來設置。
? 百分數值：測試電流的百分數值，通過數字鍵來設置。
? 開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。
參數設置完成后，選擇開始測試，出現圖7所示界面
圖7、單點測試數據結果界面
圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。
4、CT直阻測試界面
在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：
圖8、CT直阻測試接線提示界面
圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：
圖9、CT直阻測試結果界
圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。
5、CT變比粗測界面
如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：
圖10、CT變比粗測接線提示界面
圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：
圖11、CT變比粗測結果界面
圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。
6、PT變比極性測試界面
對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：
圖12、PT變比極性設置接線提示界面
參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。
各項參數的含義和作用如下：
? 高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。
? 低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。
? 開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。
圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：
圖13、PT變比極性測試結果界面
圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。
7、國標查詢界面
為操作人員提供CT測試相關國家標準；界面如圖14所示：
圖14、國標查詢界面
圖中給出國家標準對各種精度等級的CT的各不同測試點的要求。
8、歷史數據查閱界面
在此屏用于查詢存儲的測試結果；界面如圖15所示：
圖15、歷史數據查閱界面
圖中顯出已經保存的測試結果。
9、系統設置界面
此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。
五、使用方法
1．CT校驗：
測試接線如圖16所示：
圖16、CT校驗接線示意圖
用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S2端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S3和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標有P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。
2．CT直阻測量：
測試接線如圖17所示：
用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S2端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S3和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。
圖17、CT直阻測試接線示意圖
3．PT變比極性測量：
測試接線如圖18所示：
圖18、PT變比極性測試接線示意圖
用兩條雙芯測試線進行接線，第一條測試線首端的紅色芯接到被測PT的高壓側極性端A，首端的黑色芯接到被測PT的高壓側非極性端X；末端的紅色芯接到儀器標有“CT二次”部分端子的S1端子，末端的黑色芯接到儀器標有“CT二次”部分端子的S2端子；第二條測試線首端的紅色芯接到被測PT的低壓側極性端a，黑色芯接到被測PT的低壓側非極性端x；末端的紅色芯接到儀器標有“CT一次”部分端子的P1端子，末端的黑色芯接到儀器標有“CT一次”部分端子的P2端子。接好線后，在主界面選擇相應的測試項目，按“確定鍵”開始測試直到自動結束。
六、注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．試驗過程中不要將測試夾鉗摘掉，防止開路。
6．試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行；所以被要接線的位置提前要接地放電，防止感應電壓觸電。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
一、產品主要性能特點
? 功能全面：不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
? 使用方便：僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
? 支持PT的空載損耗測量，在PT勵磁特性測試的過程中，自動計算空載損耗、功率因數。
? 測試CT變比時，不僅支持傳統電流法還支持電壓法測試，因此可以滿足套管CT和GIS內CT的測試。
? 220V單電源輸入，避免了使用380V時的危險。
? 勵磁特性/伏安特性試驗時，單機輸出電壓0-1000V、電流0-10A，可以滿足110kV、2A互感器勵磁特性/伏安特性試驗。
? 大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
? 采用數字鍵盤，方便數字輸入。
? 帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。
二、主要技術參數及結構說明
2.1 主要技術參數
升壓器輸出電流電壓 2A/1000V
5A/600V
10A/220V
20A/30V
電流發生器輸出電流 0~ 800A
輸出功率 3000VA
勵磁特性測試精度 ±0.5%
空載特性測試精度 ±0.5%
CT變比測量 范圍 1~ 12000
精度 ±0.2%
PT變比測量 范圍 1~10000
精度 ±0.2%
交流負載測量 范圍 0~1000VA
精度 0.5%±0.05VA
輸入電源電壓 AC200V~ 240V，50Hz
工作環境 溫度：-10οC~50οC， 濕度：≤90%
尺寸、重量 尺寸425 mm×290 mm×310mm 重量:30kg
2.2面板說明

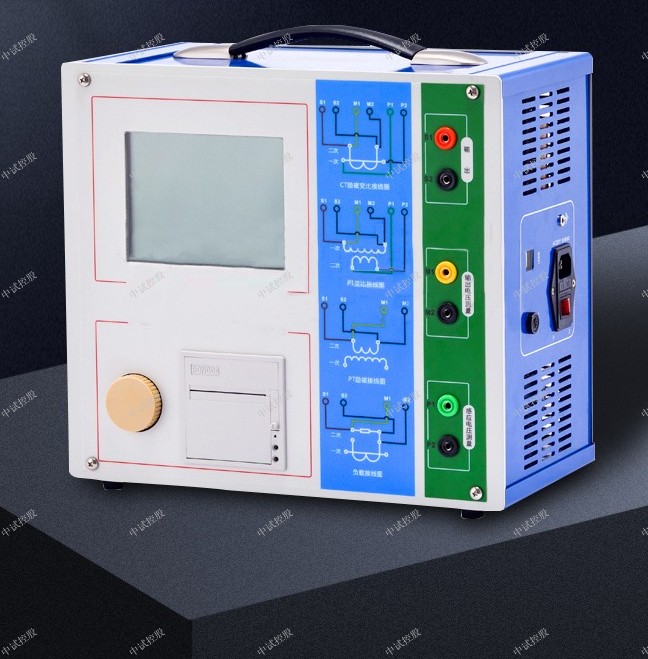

儀器面板圖
面板上半部分從左向右依次為:
? 接地柱：安全接地端口；
? RS232接口：連接通訊串口；
? 打印機：打印測試結果報告；
? a/x: 感應測量端口,電壓法CT變比測試時接入CT一次, PT 變比測試時接入PT二次;
? A/X:電壓輸出端口和CT變比二次電流輸入端口(0~1000V);
? L1/L2:大電流輸出端口,電流法測試CT變比時接入CT一次;
下半部分從左向右依次為:
? 液晶屏: 320x240點陣液晶屏,陽光下清晰可見;
? 鍵盤:功能和數字按鍵;
? 高壓開關:內部升壓升流器的開關電源,開始測試前必須打開;
? 電源插座:儀器工作電源,AC220V 50/60Hz;
? 電源開關:設備電源開關
2.3 鍵盤使用方法
在數字輸入模式下，直接“0”～“9”鍵輸入數字，結合“.”可以輸入任何數字；“OK”鍵選擇當前的輸入，“取消”可以消除剛才的錯誤輸入，“↑”“↓”“←”“→”則可以方便的實現光標的移動。
2.4 主菜單
連接好儀器側板上的～220V電源，打開面板上的電源開關，液晶屏背光亮，裝置進行自檢，自檢完畢進入伏安特性測試儀漢化主菜單。主菜單如下:
主菜單界面
如圖所示,主菜單共有8個功能模塊,其中廠家設置是本中試控股保留的儀器校準功能，需要廠家密碼才能使用。
三、電流互感器(CT)測試
為了方便針對互感器的測試和對測試結果的管理，本設備允許多個項目選擇后再逐個進行測試，待所選擇的測試項目都測試完成后才可以保存或者導出測試結果。當然，在測試過程中也可以按“下項”來跳過當前的測試項目。
編號：被試品電流互感器的編號；
說明：不同的測試項目對應的接線也不同，所以測試每一個項目前應根據當前項目顯示的接線提示進行接線并確認。
3.1 CT伏安特性試驗
3.1.1 參數設置
在主菜單中選中CT伏安特性測試選項并選擇要進行的其他測試項目后，液晶屏將出現參數設置界面如下：
CT伏安特性參數設置界面
界面參數意義如下：
? 第x次記錄：以前第x次做完伏安特性試驗后保存的數據，用來瀏覽歷史測試結果。
? 分段點電流值： 為使伏安特性曲線的拐點前和拐點后的曲線點分布合理特設置一個分段點，在此點前后分別以兩種不同電流步長進行試驗。該分段點電流值根據估計值或根據所測拐點值來設定，范圍（0 -10）A。
? 分段點前（后）步長： 分段點前（后）的電流步長，范圍（0.001-2.000）A。
? 輸出電壓檔位：根據被試品的勵磁電壓選擇內部電壓升壓器檔位。
? 最大輸出電壓：本次試驗允許輸出的最大電壓，測試時若儀器升到此電壓就降壓，該電壓絕不能超過電流互感器二次側的所能承受的最大電壓。
? 最大輸出電流：本次試驗允許輸出的最大電流，測試時若儀器升到此電流就降壓，該電流不能超過電流互感器二次側的所能承受的最大電流，范圍（0 - 10）A。
? 單機試驗：僅使用單機進行試驗時，按此鍵開始試驗。
說明：設置最大輸出電壓和最大輸出電流可對電流互感器進行保護，在試驗過程中，一旦電壓或電流超出設定值，測試儀將自動斷路保護電流互感器。
ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹

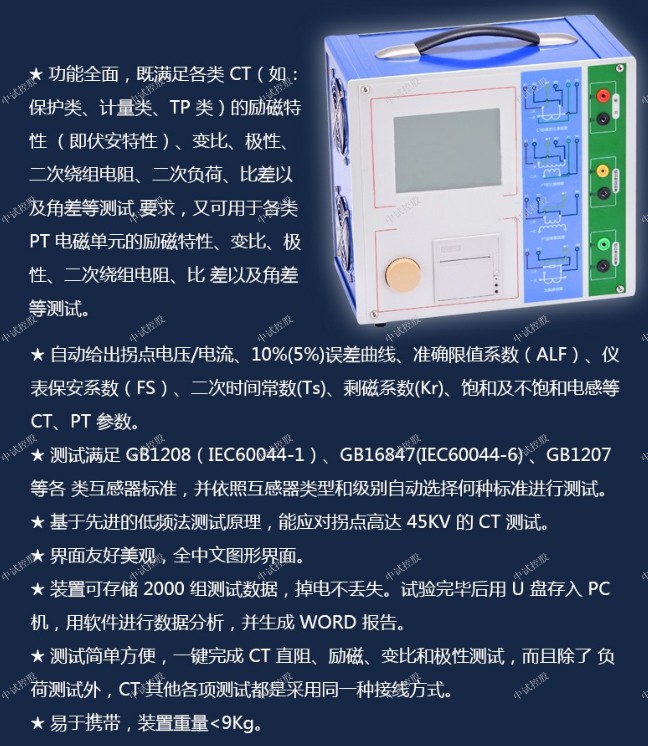

1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。

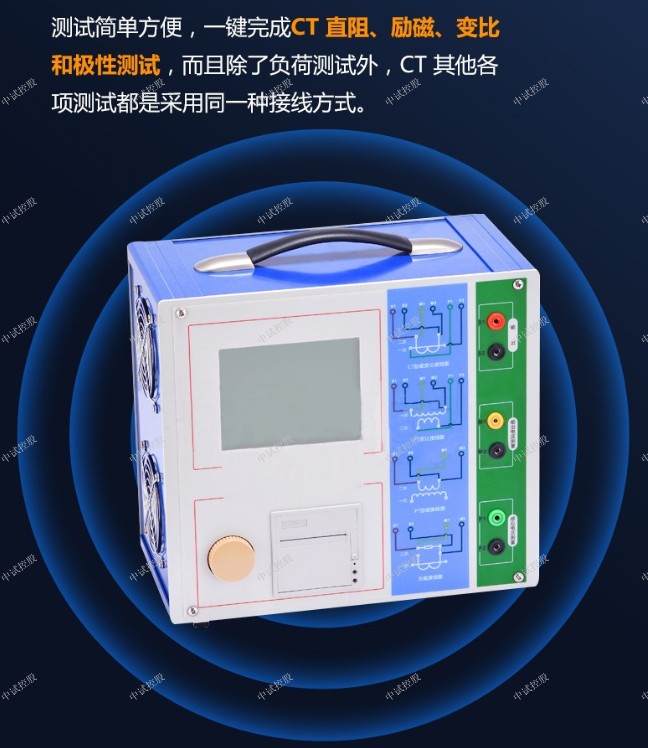

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃， 濕度 ≤90%
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）
電流互感器交流耐壓試驗通常采用外施工頻電壓的方法a試驗的部位如下：
(1)一次繞組對二次繞組、鐵芯及地。
(2)二次繞組之間．試驗時，被測繞組接高壓，其余繞組短路接地，試驗電壓為2kV.
(3)末屏對地：試驗電壓也為2kV.
(1)加強運行維護。運行中一定要按使用說明書及叫注汕，發現滲漏或介質損牦因素變化時，要及時采取措施，避免產品內部受潮或水分蔓延。
(2)由于試驗條件的差異，測量結果會有定的分散性當介質損耗因數變化較大，但未超標的產品，可視其局部放電、色譜分析結果等性能符合要求與否?決定可青投入運行。但要注意監視介質損耗因數值增長的速度，如增長很快，達到警戒值時．應及時退出
運行檢查修復。
(3)對于介質損耗因數超標的產品，可視其值大小決定重新處理方法和時問的長短。因為浸油后的絕緣紙排水速度僅為不浸油時的1/20-1/30．若重新進灌處理．方法不當可能導致介質損耗因數上升。建議用低溫(50-60℃)、高真空(殘壓在i5Pa以下)，長時間(7-15d)的方法進行處理。如果處理效果不理想，只好返工重新包扎絕緣，直至產品合格。
運行中的電流互感器二次開路為什么會產生高電壓？
若二次側開路，使鐵心中的磁通劇增，引起鐵心重飽和，磁通波形畸變為平頂波。由于二次繞組的匝數多，感應電勢與磁通變化率成正比。因此，當磁通過零時，次繞組產生較高的尖頂波電勢e2，其峰值可達數千伏乃至萬伏，對工作人員和二次回路中的設備都有很大的危險。同時，由于鐵心磁感應強度和鐵損耗劇增，將使鐵心過熱而損壞絕緣。
電流互感器二次側為什么不能開路？
當運行中的電流互感器二次側開路后，一次側電流仍然不變，二次側電流等于零，則二次側電流產生的去磁磁通也消失了。這時，一次電流全部變成勵磁電流，使互感器鐵心飽和，磁通也增多；將產生以下后果：
(1)由于磁通增多，其二次側將產生數千伏高壓。
(2)由于鐵心磁通飽和，使鐵心損耗增加，產生過熱，會損壞絕緣。
(3)將在鐵心中產生剩磁，使互感器比差和角差增大，失去準確性，所以電流互感器二次側是不允許開路的。
選擇電流互感器有哪些要求？
選擇電流互感器其要求如下：
(1)電流互感器的額定電壓應與運行電壓相同。
(2)根據預計負荷電流，選擇電流互感器的變比，一般應在實際還行電流的20%-100%范圍內變化。
(3)二次側雙繞組的電流互感器，其準確度高的二次繞組供計量用，另一組則供繼電保護用。
(4)根據運行方式、繼電保護方式和使用環境、地點等條件，選擇相應的電流互感器型號和臺數。
(5)應滿足動穩定和熱穩定的要求。
怎樣用交流法檢查電流互感器的極性？
交流法（串聯法），即電流互感器一次繞組的尾端L2與二次繞組首端Kl連在一起，即串聯接線，并且在匝數多的繞組上通以1 -5V的交流電壓，用10V以下的小量程電壓表或萬能表，測量繞組輸入的電壓和串聯后兩繞組的電壓，當L1和K2之間的電壓大于L1和L2之間的電壓，說明繞組極性標志正確。
在試驗電流互感器極性時，應使施加的電壓盡量小，只要電壓表能清楚讀出數即可。防止電壓太高、電流太大，燒壞繞組。對于線繞式電流互感器，測量極性采用這種方法最為方便。對于兩繞組匝數相差太大的電流互感器不容易判斷清楚極性，一般不采用此方法測量極性。
互感器綜合測試儀采用低耗材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。
一、互感器綜合測試儀注意事項
⒈電流互感器二次線圈不應有接地點。
⒉調壓器開關及輸出開關在斷開位置方向可接線和拆線。
⒊試驗前本裝置應可靠接地。
⒋做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
二、互感器綜合測試儀的技術參數：
1、輸入電壓：交流或380V、自動識別輸入電壓。
2、工作環境溫度：0-40℃。
3、輸入電壓：輸入交流220V時，輸出0-500V。
輸入交流380V時，輸出0-1000V。
電流：大瞬時電流，測變比時為600A。
輸入交流220V時，輸出0-400A。
輸入交流380V時，輸出0-600A。
伏安特性測試時為1。
4、數字電壓表測量范圍：0-999.9V；分辨率：0.1V。
作電流顯示時：0-999A；分辨率：0.1mA。
5、數字電流表測量范圍：0-999A；分辨率：0.01A。
6、誤差：1≤1%，U≤1%。
7、測CT變比時，可自動計算變比值，并打印數據和計算結果。
8、測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）
互感器綜合測試儀僅需進行簡單的數字設定，設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。為了能更好地使用互感器綜合測試儀，下面我們來說說互感器綜合測試儀的安全使用規程。
互感器綜合測試儀在使用過程中應按以下規程進行：
1）必須在互感器綜合測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即通知廠家進行維修
2）在特殊地點應用時應遵循相關國家標準的安全技術要求
3）應始終注意高電壓，高電流對設備直接造成損壞
4）遵循用戶手冊進行各項試驗
5）禁止打開互感器綜合測試儀，如果互感器綜合測試儀被打開則對互感器綜合測試儀的質保將失效
6）禁止對互感器綜合測試儀進行任何修改，擴展和改進
7）請使用互感器綜合測試儀的原配附件
8）在試驗未完成之前，嚴禁切斷試驗連線
9）在非實驗室環境使用互感器綜合測試儀時，應使用6mm2以上的連接線將互感器綜合測試儀可靠接地
10）測試時保證互感器綜合測試儀高壓測一個端子接大地
11）在使用互感器綜合測試儀前請檢查互感器綜合測試儀是否有明顯的外觀損壞
12）不要在多雨或十分潮濕的環境下使用互感器綜合測試儀
13）確保連接到互感器綜合測試儀的所有端子不帶有任何電位，所有的電位由互感器綜合測試儀輸出
14）在進行變比測試時，請確保電壓是施加在CT的二次繞組上，否則有可能造成互感器綜合測試儀的損壞
以上就是互感器綜合測試儀的使用安全規程，希望能幫助大家更好地使用互感器綜合測試儀。

互感器測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于先進水平，是電力行業用于互感器的專業測試儀器。
圖中顯示出額定負荷下各規程校驗點（1%、5%、20%、100%、120%）的比差和角差及修約結果的相應數值，還有在下限負荷下各規程校驗點（1%、5%、20%、100%、120%）的比差和角差及修約結果的相應數值。
3、CT單點測試界面
在選中‘CT單點測試’功能時，進入單點測試設置屏。如圖6所示：
圖6、單點測試設置界面
參數設置屏可見，項目有：功率因數、測試負荷、百分數值、開始任意點測試四個項目；同時給出具體接線圖。
各項參數的含義和作用如下：
? 功率因數：被測互感器的功率因數，通過數字鍵來設置，可為0和1.0之間的任意數值。
? 測試負荷：被測互感器的負荷值，通過數字鍵來設置。
? 百分數值：測試電流的百分數值，通過數字鍵來設置。
? 開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。
參數設置完成后，選擇開始測試，出現圖7所示界面
圖7、單點測試數據結果界面
圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。
4、CT直阻測試界面
在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：
圖8、CT直阻測試接線提示界面
圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：
圖9、CT直阻測試結果界
圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。
5、CT變比粗測界面
如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：
圖10、CT變比粗測接線提示界面
圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：
圖11、CT變比粗測結果界面
圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。
6、PT變比極性測試界面
對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：
圖12、PT變比極性設置接線提示界面
參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。
各項參數的含義和作用如下：
? 高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。
? 低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。
? 開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。
圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：
圖13、PT變比極性測試結果界面
圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。
7、國標查詢界面
為操作人員提供CT測試相關國家標準；界面如圖14所示：
圖14、國標查詢界面
圖中給出國家標準對各種精度等級的CT的各不同測試點的要求。
8、歷史數據查閱界面
在此屏用于查詢存儲的測試結果；界面如圖15所示：
圖15、歷史數據查閱界面
圖中顯出已經保存的測試結果。
9、系統設置界面
此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。
五、使用方法
1．CT校驗：
測試接線如圖16所示：
圖16、CT校驗接線示意圖
用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S2端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S3和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標有P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。
2．CT直阻測量：
測試接線如圖17所示：
用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S2端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S3和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。
圖17、CT直阻測試接線示意圖
3．PT變比極性測量：
測試接線如圖18所示：
圖18、PT變比極性測試接線示意圖
用兩條雙芯測試線進行接線，第一條測試線首端的紅色芯接到被測PT的高壓側極性端A，首端的黑色芯接到被測PT的高壓側非極性端X；末端的紅色芯接到儀器標有“CT二次”部分端子的S1端子，末端的黑色芯接到儀器標有“CT二次”部分端子的S2端子；第二條測試線首端的紅色芯接到被測PT的低壓側極性端a，黑色芯接到被測PT的低壓側非極性端x；末端的紅色芯接到儀器標有“CT一次”部分端子的P1端子，末端的黑色芯接到儀器標有“CT一次”部分端子的P2端子。接好線后，在主界面選擇相應的測試項目，按“確定鍵”開始測試直到自動結束。
六、注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．試驗過程中不要將測試夾鉗摘掉，防止開路。
6．試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行；所以被要接線的位置提前要接地放電，防止感應電壓觸電。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
一、產品主要性能特點
? 功能全面：不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
? 使用方便：僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
? 支持PT的空載損耗測量，在PT勵磁特性測試的過程中，自動計算空載損耗、功率因數。
? 測試CT變比時，不僅支持傳統電流法還支持電壓法測試，因此可以滿足套管CT和GIS內CT的測試。
? 220V單電源輸入，避免了使用380V時的危險。
? 勵磁特性/伏安特性試驗時，單機輸出電壓0-1000V、電流0-10A，可以滿足110kV、2A互感器勵磁特性/伏安特性試驗。
? 大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
? 采用數字鍵盤，方便數字輸入。
? 帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。
二、主要技術參數及結構說明
2.1 主要技術參數
升壓器輸出電流電壓 2A/1000V
5A/600V
10A/220V
20A/30V
電流發生器輸出電流 0~ 800A
輸出功率 3000VA
勵磁特性測試精度 ±0.5%
空載特性測試精度 ±0.5%
CT變比測量 范圍 1~ 12000
精度 ±0.2%
PT變比測量 范圍 1~10000
精度 ±0.2%
交流負載測量 范圍 0~1000VA
精度 0.5%±0.05VA
輸入電源電壓 AC200V~ 240V，50Hz
工作環境 溫度：-10οC~50οC， 濕度：≤90%
尺寸、重量 尺寸425 mm×290 mm×310mm 重量:30kg
2.2面板說明
儀器面板圖
面板上半部分從左向右依次為:
? 接地柱：安全接地端口；
? RS232接口：連接通訊串口；
? 打印機：打印測試結果報告；
? a/x: 感應測量端口,電壓法CT變比測試時接入CT一次, PT 變比測試時接入PT二次;
? A/X:電壓輸出端口和CT變比二次電流輸入端口(0~1000V);
? L1/L2:大電流輸出端口,電流法測試CT變比時接入CT一次;
下半部分從左向右依次為:
? 液晶屏: 320x240點陣液晶屏,陽光下清晰可見;
? 鍵盤:功能和數字按鍵;
? 高壓開關:內部升壓升流器的開關電源,開始測試前必須打開;
? 電源插座:儀器工作電源,AC220V 50/60Hz;
? 電源開關:設備電源開關
2.3 鍵盤使用方法
在數字輸入模式下，直接“0”～“9”鍵輸入數字，結合“.”可以輸入任何數字；“OK”鍵選擇當前的輸入，“取消”可以消除剛才的錯誤輸入，“↑”“↓”“←”“→”則可以方便的實現光標的移動。
2.4 主菜單
連接好儀器側板上的～220V電源，打開面板上的電源開關，液晶屏背光亮，裝置進行自檢，自檢完畢進入伏安特性測試儀漢化主菜單。主菜單如下:
主菜單界面
如圖所示,主菜單共有8個功能模塊,其中廠家設置是本中試控股保留的儀器校準功能，需要廠家密碼才能使用。
三、電流互感器(CT)測試
為了方便針對互感器的測試和對測試結果的管理，本設備允許多個項目選擇后再逐個進行測試，待所選擇的測試項目都測試完成后才可以保存或者導出測試結果。當然，在測試過程中也可以按“下項”來跳過當前的測試項目。
編號：被試品電流互感器的編號；
說明：不同的測試項目對應的接線也不同，所以測試每一個項目前應根據當前項目顯示的接線提示進行接線并確認。
3.1 CT伏安特性試驗
3.1.1 參數設置
在主菜單中選中CT伏安特性測試選項并選擇要進行的其他測試項目后，液晶屏將出現參數設置界面如下：
CT伏安特性參數設置界面
界面參數意義如下：
? 第x次記錄：以前第x次做完伏安特性試驗后保存的數據，用來瀏覽歷史測試結果。
? 分段點電流值： 為使伏安特性曲線的拐點前和拐點后的曲線點分布合理特設置一個分段點，在此點前后分別以兩種不同電流步長進行試驗。該分段點電流值根據估計值或根據所測拐點值來設定，范圍（0 -10）A。
? 分段點前（后）步長： 分段點前（后）的電流步長，范圍（0.001-2.000）A。
? 輸出電壓檔位：根據被試品的勵磁電壓選擇內部電壓升壓器檔位。
? 最大輸出電壓：本次試驗允許輸出的最大電壓，測試時若儀器升到此電壓就降壓，該電壓絕不能超過電流互感器二次側的所能承受的最大電壓。
? 最大輸出電流：本次試驗允許輸出的最大電流，測試時若儀器升到此電流就降壓，該電流不能超過電流互感器二次側的所能承受的最大電流，范圍（0 - 10）A。
? 單機試驗：僅使用單機進行試驗時，按此鍵開始試驗。
說明：設置最大輸出電壓和最大輸出電流可對電流互感器進行保護，在試驗過程中，一旦電壓或電流超出設定值，測試儀將自動斷路保護電流互感器。
