互感器比差角差分析實驗儀/變頻式
時間：2023-03-08
中試控股技術研究院魯工為您講解： 互感器比差角差分析實驗儀/變頻式

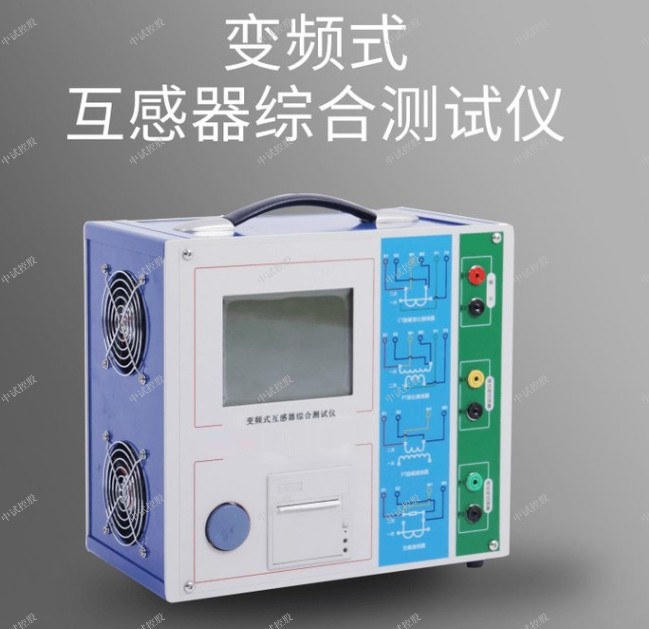

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
互感器現場校驗儀是檢驗電流、電壓互感器時，提供的各種有效負載，是現場互感器誤差測試的儀器。
電流負載箱的使用方法
1、將電流負載箱面板上接線柱Z和5A或Z和1A端子串接到被試電流互感器的K2與校驗儀的Tx之間。
2、將負荷調節到被試電流互感器的實際二次負荷；注：部分電流互感器的二次負荷是以容量來表示的，單位為VA；電流互感器負荷箱的負荷一般是以電阻值來表示的，單位為Ω。它們轉換關系為：
容量（VA）=電阻值（Ω）X二次電流（A）X 二次電流（A）
3、根據用戶要求中試控股支持特殊定制不同要求的負荷箱。
4、電流負荷箱扣除外接導線電阻0.06Ω，是指由于負荷箱實際使用時，被試互感器的負載除負荷箱以外還有連接導線的電阻。如果cosΦ=1，檔位為0.4Ω時的實際負荷箱的電阻為0.34Ω；cosΦ=0.8，檔位為0.4Ω時的實際負荷箱的電阻f=0.4*0.8-0.06=0.26Ω。
電壓負載箱的使用方法：
1、將本電壓互感器負荷箱面板上的電壓端子Y與相應電壓等 級端子并接到被試電壓互感器的a與x之間；
2、將負荷調節到被試電壓互感器的實際二次負荷；
3、中試控股根據用戶要求可特殊定制不同要求的負荷箱。
電壓互感器實際上是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。
電壓互感器的接線方式很多，常見的有以下幾種：
(1)用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式
(2) 用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
(3) 用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。
(4)電容式電壓互感器接線形式。
在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。
全自動互感器特性綜合測試儀
在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。
電流互感器型式試驗報告至少應包括以下內容：
(1) 產品代號、外形圖、器身圖、銘牌數據等；
(2) 試驗線路圖和試品布置圖；
(3) 試驗儀器儀表的精度；
(4) 試驗時的實際電流值、電壓值及波形圖（有要求時應包括二次側）等；
(5) 試驗前后相關的例行試驗數據；
(6) 試驗前后的外觀照片及油浸式產品器身檢査的照片；
(7) 其他與試驗相關的數據和技術參數；
(8) 試驗結論。
1、新產品在小批量投產前應迸行全部型式試驗。
當互感器更改結構、原材料或工藝方法時，應重新進行部分或全部型式試驗項目。
2、定期性型式試驗應至少每5年迸行1次。
但對取得ISO 9001質量認證證書的企業，其互感器定期性型式試驗可每8年進行1次。此時，可從同一型式的互感器中選取有代表性的產品作為試品，并應從批量生產的產品中選取。
3、除另有規定外，所有絕緣的型式試驗應在同一臺互感器上進行。
互感器在經受GB 1208-1997規定的絕緣型式試驗后，還應經受規定的全部例行試驗項目。
4、互感器的型式試驗一般應在國家指定的檢驗機構進行。
對于具備Um﹥126kV互感器試驗條件的企業，也可迸行本企業制造的互感器（Um﹥126kV）的型式試驗。此時，其測試用的器具均應在有效檢定期內，且應在國家指定檢驗機構的監督下進行。
5、型式試驗、例行試驗及特殊試驗（如果規定有）項目按GB 1208-1997的規定。
判斷互感器是否通過了某一型式試驗項目，通常需要對此項型式試驗前、后某些例行試驗項目進行測試比較。因此，一般是先行規定的例行試驗項目，再進行規定的型式試驗項目和特殊試驗項目，然后再重復進行必要的例行試驗項目。
可按GB 1207-1997的4.7和4.10.2規定進行。
2、試驗接線圖按圖1-1或圖1-2任選其一，圖1-1為二次短路，圖1-2為一次短路。
圖1-1 電壓互感器短路承受能力試驗接線圖（二次短路）
TV——調壓器：T1——升壓器；C1、C2——電容分壓器；S——開關；OSC——示波器
TA——測量標準電流互感器；Tt一被試電壓互感器
圖1-2 電壓互感器短路承受能力試驗接線圖（一次短路）
TV——調壓器；T2——升流器；S——開關；TA——測量標準電流互感器
OSC——示波器；V——峰值電壓表；Tt一被試電壓互感器
3、如有必要，可在試品一次繞組末端N與地之間接一低阻值標準電阻，其容章應能承受一次短路電流，由標準電阻抽取信號來測量試品一次短路電流值。
4、此項試驗前，應先迸行試品的阻抗測量，以此佔算出短路電流值，以便選擇合適的測量用電流且感器的量程。
5、因為有阻抗壓降，所以施加電壓應離于額定電壓值，此電壓應通過計算或先施加1/3～1/2試驗電壓，時間小于0.5s,以此推算出壓降。以便使短路后施加的電壓等于或略高于額定電壓值。
6、對于多個繞組的試品，應在短路阻抗最小的繞組上進行試驗。
1、試驗應按GB 1207-1997中4.5、4.10.1及6.5.1的規定進行。
2、試驗接線圖見圖1-1。
3、對于環境要求：試驗場所周圍不得有任何影響環境溫度的因素，例如輻射、熱源、氣流等。
環境溫度測量應采用2或3個溫度計，其測溫端應浸于容積不小于1000mL裝滿油的杯中。放置于試品周圍1m～2m處，高度約為試品高度的中間部位。環境溫度以幾個溫度計的平均值為準。
4、測量鐵心表面溫度，可采用酒精溫度計或其他不受磁場影響的溫度計（如熱電偶或電阻式溫度計），測溫端應與被測點緊密接觸。
圖1-1 電壓互感器溫升試驗接線圖
TV——調壓器；T——試驗變壓器；V——電壓表；A——電流表：R1——1.2倍額定一次電壓下應接的負荷
R2——1.5倍或1.9倍額定一次電壓下應接的負荷；R3——剩余繞組負荷；Tt——試品；S——開關
測量油頂層溫度時，溫度計的測溫端應浸于油面下50mm～100mm（如有溫度計座時，座內應充油）。
5、繞組平均溫度應采用電阻法測量，測量冷、熱電阻應用同一線路和儀器。

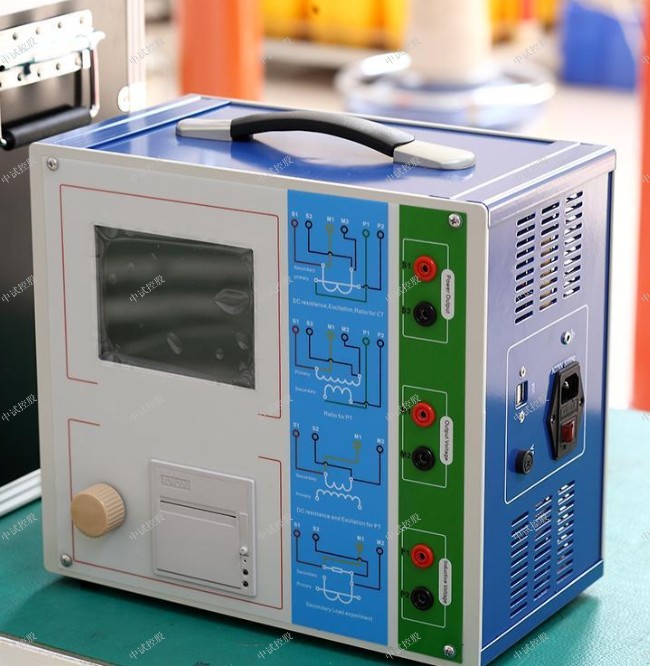

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃， 濕度 ≤90%
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）
互感器的作用是什么？
(1)與測量儀表配合，對線路的電壓、電流、電能進行測量，與繼電保護裝置配合 對電力系統和設備進行保護。
(2)使測量儀表、繼電保護裝置與線路高壓隔離，保證運行人員和二次裝置的安全。
(3)將線路電壓與電流變換成統一的標準值，以利儀表和繼電保護裝置的標準化。
電容式電壓互感器是如何構成的？
單相油浸式由電容分壓器和電磁單元構成，高壓電容器可兼作載波耦合電容器使用，只能設計成接地型。分離式的電容器分壓器和電磁單元分裝成兩個獨立的整體，兩部分僅有電氣上的聯系，檢修方便，結構上比較松散，單柱式的電容分壓器迭裝在電磁單元之上，結構緊湊，檢修比較困難。
配套用氣體絕緣式電磁式電壓互感器有什么特點？
配套用氣體絕緣式電磁式電壓互感器采用SF6氣體絕緣，誤差穩定，只生產接地型。單相式用于分相全封閉組合電器；三相式由三臺單相互感器構成，用于三相共箱全封閉組合電器。
帶電子裝置的電容式電壓互感器有什么特點？
帶電子裝置的電容式電壓互感器由電容分壓器和電子放大器構成，高壓電容器的電容量很小，電容分壓器只輸出信號，用于全封閉組合電器。
零序電流互感器的分類及作用是什么？
零序電流互感器有電纜式和母線式之分，與電流繼電器或與接地型電壓互感器的剩余電壓回路和功率方向繼電器構成中性點絕緣系統的單相接地保護裝置，這種保護裝置有選擇性，不需要進行選線操作，避免了非故障線路的停電和較長時間的尋找故障的操作過程。
直流互感器有幾種？
直流電流互感器實質上是利用安匝相等原理工作的飽和電抗器，直流電壓互感器是將直流電流互感器與高壓線性電阻串聯接至高壓直流線路兩端，使流經直流電流互感器的電流與電壓成正比。直流互感器有油浸式或干式兩種：高壓直流互感器為油浸式，用于直流輸電線路；低壓直流互感器為干式，用于測量直流強電流。
配套用氣體絕緣式電磁式電壓互感器有什么特點？
配套用氣體絕緣式電磁式電壓互感器采用SF6氣體絕緣，誤差穩定，只生產接地型。單相式用于分相全封閉組合電器；三相式由三臺單相互感器構成，用于三相共箱全封閉組合電器。
電容式電壓互感器是如何構成的？
單相油浸式由電容分壓器和電磁單元構成，高壓電容器可兼作載波耦合電容器使用，只能設計成接地型。分離式的電容器分壓器和電磁單元分裝成兩個獨立的整體，兩部分僅有電氣上的聯系，檢修方便，結構上比較松散，單柱式的電容分壓器迭裝在電磁單元之上，結構緊湊，檢修比較困難。
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）
變壓器差動保護用的電流互感器在很大越性短路電流時，其誤差超過10%，應采取哪些措施？
①適當增加電流互感器的變比。
②兩組電流互感器按相串聯使用。
③減小電流互感器二次回路負荷。
④滿足靈敏度要求的前提下適當提高保護動作電流。
電壓互感器的額定電壓比怎么表示？
額定電壓比Kn—Uin/U2n，與變壓器的定義是一致的。由于一、二次額定電壓已確定，所以額定電壓比KN也是一定的。在實際應用中電壓互感器的電壓比都采用銘牌上標出的一、二次額定電壓的比式，用分數形式表示，分子為額定一次電壓，分母為額定二次電壓。
在帶電的電流互感器二次回路上工作時，應采取的安全措施有哪些？
(1)嚴禁將電流互感器二次側開路。
(2)短路電流互感器二次側繞組，必須使用短路片或短路線，短路應妥善可靠，嚴禁用導線纏繞。
(3)嚴禁在電流互感器與短路端子之間的回路和導線上進行任何工作。
(4)工作必須認真、謹慎，不得將回路的永久接地點斷開。
(5)工作時，必須有專人監護，使用絕緣工具，并站在絕緣墊上。
電壓互感器的額定一次電壓技術數據有哪些？
電壓互感器在規定的使用環境和運行條件下，其主要技術數據的規定為：電壓互感器的額定一次電壓(kV)與所連接電力系統母線的額定電壓應該相同，按我國的標準電壓等級可分為0.38、3、6、10、15、20、35、60、l10、154、220、330、350。對三相電壓互感器和相間連接用的單相電壓互感器，額定一次電壓是指電壓。對供相地間連接用的三相電壓互感器，額定一次電壓取上列數值的1√3。
電壓互感器的額定二次電壓是怎么規定的？
電壓互感器的額定二次電壓，曾稱互感器二次繞組的額定電壓。對三相電壓互感器和供相間連接用的單相電壓互感器，二次電壓為100V。對供相地間連接用的單相電壓互感器的二次電壓為100√3V.
零序電壓繞組（IEC稱剩余電壓繞組）的額定電壓，對中性點有效接地（死接地）系統用的電壓互感器為10OV，對中性點非有效接地（不死接地）系統用的電壓互感器為100√3V。這樣選用的目的是使系統發生單相接地時，開口三角端子間出現100V電壓。
電壓互感器產品型號中把所有的特征均表達出來，由3～4個拼音字母及數字組成，表示出電壓互感器的繞組形式、絕緣種類、鐵芯結構及使用場所等。字母后面的數字，表示出電壓等級(kV)。
型號中的字母及數字的含義如下：
第一位：類別（J一電壓互感器）o
第二位：相數和組合方式（D一單相；S一三相；C一串級式）。
第三位：結構特征（J一油浸式；C-一瓷箱式；Z-一澆注式；G一千式；R-一電容分壓式）o
第四位：結構特征和用途（B一三相帶補償繞組；W--三繞組三相五柱鐵芯；J一接地保護)。
第五位：設計序號(1、2，、3．．．)
第六位：額定電壓等級(kV)。
電流負載箱的使用方法
1、將電流負載箱面板上接線柱Z和5A或Z和1A端子串接到被試電流互感器的K2與校驗儀的Tx之間。
2、將負荷調節到被試電流互感器的實際二次負荷；注：部分電流互感器的二次負荷是以容量來表示的，單位為VA；電流互感器負荷箱的負荷一般是以電阻值來表示的，單位為Ω。它們轉換關系為：
容量（VA）=電阻值（Ω）X二次電流（A）X 二次電流（A）
3、根據用戶要求中試控股支持特殊定制不同要求的負荷箱。
4、電流負荷箱扣除外接導線電阻0.06Ω，是指由于負荷箱實際使用時，被試互感器的負載除負荷箱以外還有連接導線的電阻。如果cosΦ=1，檔位為0.4Ω時的實際負荷箱的電阻為0.34Ω；cosΦ=0.8，檔位為0.4Ω時的實際負荷箱的電阻f=0.4*0.8-0.06=0.26Ω。
電壓負載箱的使用方法：
1、將本電壓互感器負荷箱面板上的電壓端子Y與相應電壓等 級端子并接到被試電壓互感器的a與x之間；
2、將負荷調節到被試電壓互感器的實際二次負荷；
3、中試控股根據用戶要求可特殊定制不同要求的負荷箱。
電壓互感器實際上是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。
電壓互感器的接線方式很多，常見的有以下幾種：
(1)用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式
(2) 用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
(3) 用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。
(4)電容式電壓互感器接線形式。
在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。
全自動互感器特性綜合測試儀
在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。
電流互感器型式試驗報告至少應包括以下內容：
(1) 產品代號、外形圖、器身圖、銘牌數據等；
(2) 試驗線路圖和試品布置圖；
(3) 試驗儀器儀表的精度；
(4) 試驗時的實際電流值、電壓值及波形圖（有要求時應包括二次側）等；
(5) 試驗前后相關的例行試驗數據；
(6) 試驗前后的外觀照片及油浸式產品器身檢査的照片；
(7) 其他與試驗相關的數據和技術參數；
(8) 試驗結論。
1、新產品在小批量投產前應迸行全部型式試驗。
當互感器更改結構、原材料或工藝方法時，應重新進行部分或全部型式試驗項目。
2、定期性型式試驗應至少每5年迸行1次。
但對取得ISO 9001質量認證證書的企業，其互感器定期性型式試驗可每8年進行1次。此時，可從同一型式的互感器中選取有代表性的產品作為試品，并應從批量生產的產品中選取。
3、除另有規定外，所有絕緣的型式試驗應在同一臺互感器上進行。
互感器在經受GB 1208-1997規定的絕緣型式試驗后，還應經受規定的全部例行試驗項目。
4、互感器的型式試驗一般應在國家指定的檢驗機構進行。
對于具備Um﹥126kV互感器試驗條件的企業，也可迸行本企業制造的互感器（Um﹥126kV）的型式試驗。此時，其測試用的器具均應在有效檢定期內，且應在國家指定檢驗機構的監督下進行。
5、型式試驗、例行試驗及特殊試驗（如果規定有）項目按GB 1208-1997的規定。
判斷互感器是否通過了某一型式試驗項目，通常需要對此項型式試驗前、后某些例行試驗項目進行測試比較。因此，一般是先行規定的例行試驗項目，再進行規定的型式試驗項目和特殊試驗項目，然后再重復進行必要的例行試驗項目。
可按GB 1207-1997的4.7和4.10.2規定進行。
2、試驗接線圖按圖1-1或圖1-2任選其一，圖1-1為二次短路，圖1-2為一次短路。
圖1-1 電壓互感器短路承受能力試驗接線圖（二次短路）
TV——調壓器：T1——升壓器；C1、C2——電容分壓器；S——開關；OSC——示波器
TA——測量標準電流互感器；Tt一被試電壓互感器
圖1-2 電壓互感器短路承受能力試驗接線圖（一次短路）
TV——調壓器；T2——升流器；S——開關；TA——測量標準電流互感器
OSC——示波器；V——峰值電壓表；Tt一被試電壓互感器
3、如有必要，可在試品一次繞組末端N與地之間接一低阻值標準電阻，其容章應能承受一次短路電流，由標準電阻抽取信號來測量試品一次短路電流值。
4、此項試驗前，應先迸行試品的阻抗測量，以此佔算出短路電流值，以便選擇合適的測量用電流且感器的量程。
5、因為有阻抗壓降，所以施加電壓應離于額定電壓值，此電壓應通過計算或先施加1/3～1/2試驗電壓，時間小于0.5s,以此推算出壓降。以便使短路后施加的電壓等于或略高于額定電壓值。
6、對于多個繞組的試品，應在短路阻抗最小的繞組上進行試驗。
1、試驗應按GB 1207-1997中4.5、4.10.1及6.5.1的規定進行。
2、試驗接線圖見圖1-1。
3、對于環境要求：試驗場所周圍不得有任何影響環境溫度的因素，例如輻射、熱源、氣流等。
環境溫度測量應采用2或3個溫度計，其測溫端應浸于容積不小于1000mL裝滿油的杯中。放置于試品周圍1m～2m處，高度約為試品高度的中間部位。環境溫度以幾個溫度計的平均值為準。
4、測量鐵心表面溫度，可采用酒精溫度計或其他不受磁場影響的溫度計（如熱電偶或電阻式溫度計），測溫端應與被測點緊密接觸。
圖1-1 電壓互感器溫升試驗接線圖
TV——調壓器；T——試驗變壓器；V——電壓表；A——電流表：R1——1.2倍額定一次電壓下應接的負荷
R2——1.5倍或1.9倍額定一次電壓下應接的負荷；R3——剩余繞組負荷；Tt——試品；S——開關
測量油頂層溫度時，溫度計的測溫端應浸于油面下50mm～100mm（如有溫度計座時，座內應充油）。
5、繞組平均溫度應采用電阻法測量，測量冷、熱電阻應用同一線路和儀器。
