電壓互感器伏安特性測試儀
時間：2023-03-09
中試控股技術研究院魯工為您講解： 電壓互感器伏安特性測試儀
ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
3.2.4盡量減小一次負荷電流。若電流互感器嚴重損傷，應轉移負荷，停電檢查處理。
3.2.5盡快設法在就近的試驗端子上，將電流互感器二次短路，再檢查處理開路點。短接時，應使用良好的短接線，并按圖紙進行。短接時應在開路的前級回路中選擇適當的位置短接。
3.2.6若短接時發現火花，說明短接有效。故障點就在短接點以下的回路中，可以進一步查找。若短接時無火花，可能是短接無效。故障點可能在短接點以下的回路中，可以逐點向前變換短接點，縮小范圍。
3.2.7在故障范圍內，應檢查容易發生故障的端子及元件，檢查回路有工作時觸動過的部位。
3.2.8對檢查出的故障，能自行處理的（如接線端子等外部元件松動、接觸不良等），可立即處理，然后投入所退出的保護。若不能自行處理故障（如繼電器內部故障）或不能查明故障，應匯報上級派人檢查處理，或經倒運行方式轉移負荷，停電檢查處理。
4防范措施及使用中的注意事項
4.1防范措施
4.1.1把好設備質量關，在設備、驗收等環節嚴格按照相關規定執行，保證設備完好并符合質量要求。
4.1.2運行人員應加強對設備的日常、特殊時期（高溫、高負荷、惡劣天氣等）巡視檢查和監盤工作，通過聽、聞、看等方法及時發現電流互感器的異常，防止因其開路發現不及時造成事故的發生。
4.1.3做好檢修工作，在檢修工作中嚴格按照相關條列執行，加強檢修工藝和檢修后的驗收工作，防止因檢修工藝不良和檢修工作中遺漏造成電流互感器開路。
4.1.4做好站內運行人員的培訓工作，經常做一些有針對性的反事故演習和事故預想，不斷地提高其技能水平和處理事故的能力。
4.2注意事項
4.2.1 CT在工作運行時，二次測不得開路。在安裝時，必須注意接線可靠，各連接樁頭應緊密牢固。
4.2.2 CT二次測有一端必須接地（一般是Kz接地）以防在CT一、二次線圈擊穿時，一次測的電壓竄入二次測。
4.2.3運行中發現CT有不尋常振動的響聲和發熱現象，應停止運行，進行檢查處理。
4.2.4工作運行中的CT，其二次線不得隨意斷開和在二次線間工作，否則會造成開路危險。
5 結束語
綜合上述，作為交流電路中二次系統和一次系統間的聯絡元件，電流互感器已是當前電力系統運行中重要組成設備，其運行狀況的好壞直接關系到電力系統的安全運行。尤其電流互感器二次帶電，如發現不及時或處理不當，極易造成設備被迫停用和事故的發生，所以有必要了解并掌握電流互感器帶電的原因和防范措施，避免今后再發生此事故。
在供用電的線路中，電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、儀表的測量，需要轉換為比較統一的電流，另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都是非常危險的。為此設計的電流互感器就起到變流和電氣隔離的作用。
指針式電流顯示儀表大部分是安培級，所以電流互感器的二次電流大多數是安培級的(如5A等)，而計算機的采樣的信號一般為毫安級(0～5V、4～20mA等)。為此采用微型電流互感器(二次電流為毫安級)作為電流互感器與計算機采樣信號之問的橋梁，進行電流的二次變換。
電流互感器由一次線圈、二次線圈、鐵心、絕緣支撐及出線端子等組成。電流互感器的鐵心由硅鋼片疊制而成，其一次線圈與主電路串聯，且通過被測電流I1，它在鐵心內產生交變磁通，使二次線圈 感應出相應的二次電流I2(其額定電流為5A)。如將勵磁損耗忽略不計，則I1n1=I2n2，其中n1和n2分別為一、二次線圈的匝數。電流互感器的變流比K=I1/I2=n2/n1。由于電流互感器的一次線圈連接在主電路中，所以一次線圈對地必須采取與一次線路電壓相適應的絕緣材料，以確保二次回路與人身的安全。二次回路由電流互感器的二次線圈、儀表以及繼電器的電流線圈串聯組成。電流互感器大致可分為兩類，測量用電流互感器和保護用電流互感器。
我們知道，電流互感器即CT一次繞組匝數少，使用時一次繞組串聯在被測線路里，二次繞組匝數多，與測量儀表和繼電器等電流線圈串聯使用，測量儀表和繼電器等電流線圈阻抗很小，所以正常運行時CT是接近短路狀態的。CT二次電流的大小由一次電流決定，二次電流產生的磁勢，是平衡一次電流的磁勢的。若二次開路，其阻抗無限大，二次電流等于零，其磁勢也等于零，就不能去平衡一次電流產生的磁勢，那么一次電流將全部作用于激磁，使鐵芯嚴重飽和。磁飽和使鐵損增大，CT發熱，CT線圈的絕緣也會因過熱而被燒壞。還會在鐵芯上產生剩磁，增大互感器誤差。最嚴重的是由于磁飽和，交變磁通的正弦波變為梯形波，在磁通迅速變化的瞬間，二次線圈上將感應出很高的電壓，其峰值可達幾千伏，如此高的電壓作用在二次線圈和二次回路上，對人身和設備都存在著嚴重的威脅。所以CT在任何時候都是不允許二次側開路運行的。

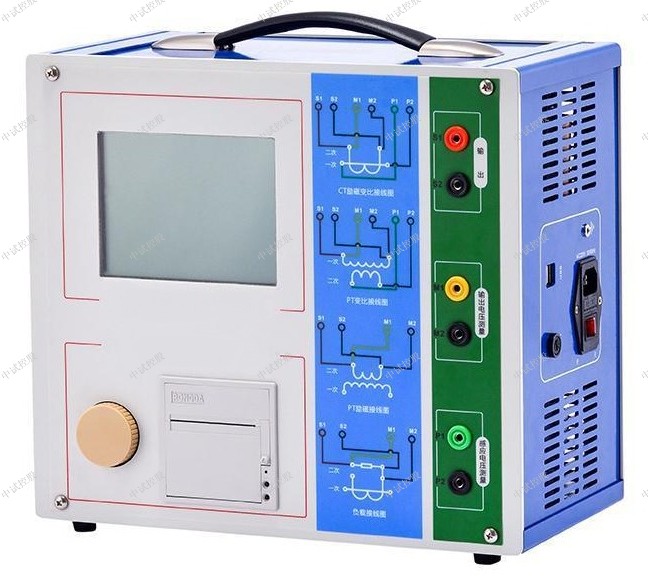

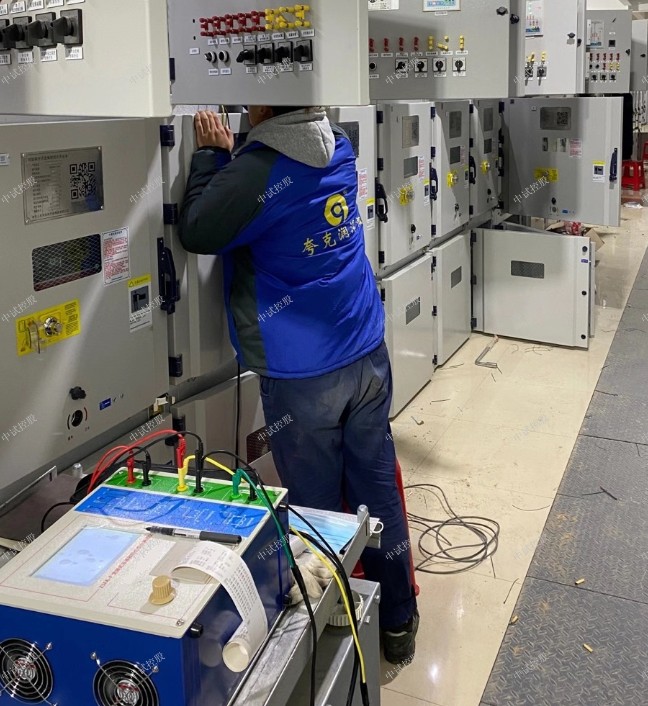

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

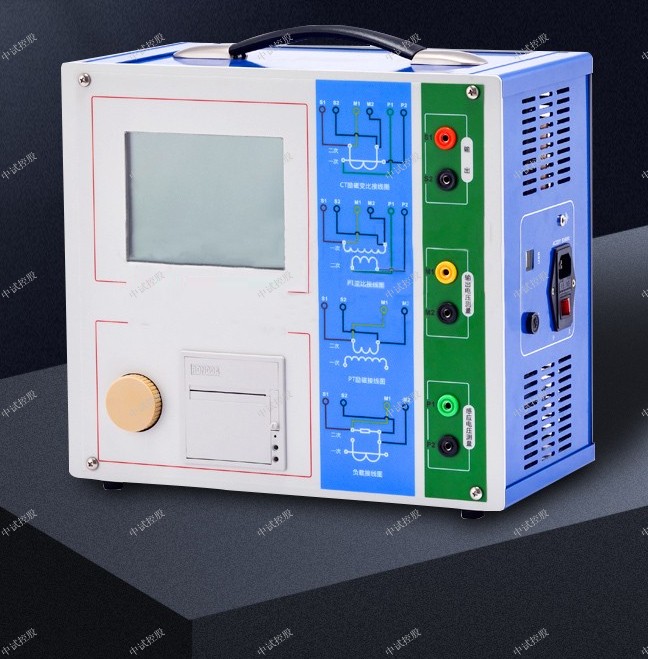

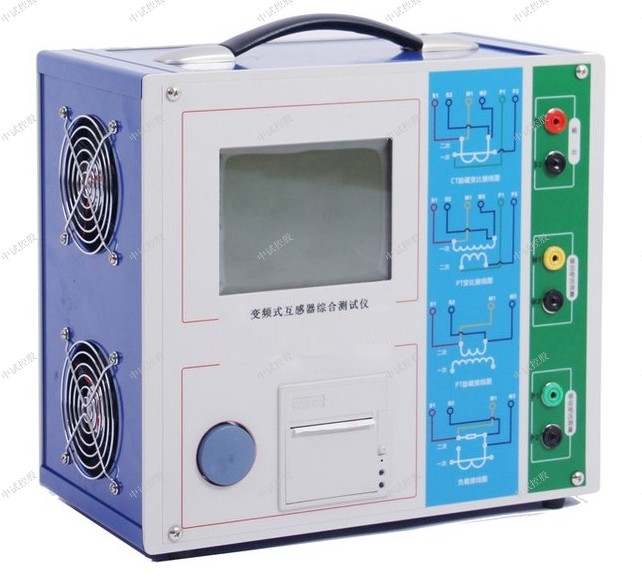

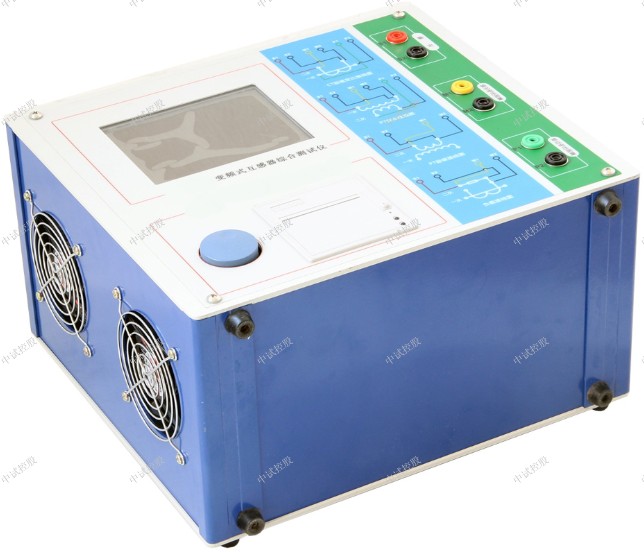

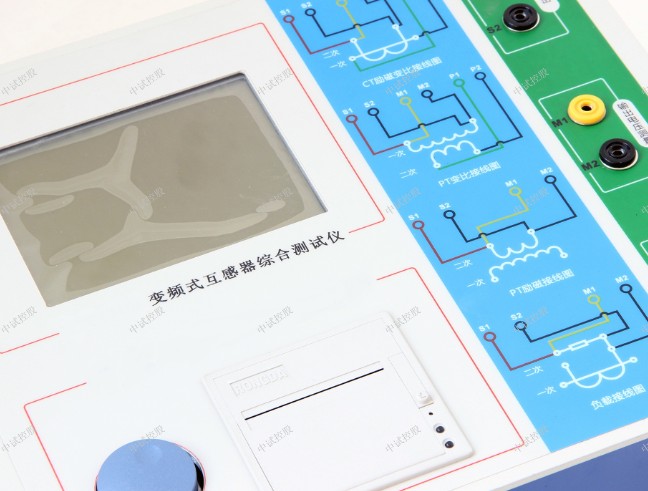

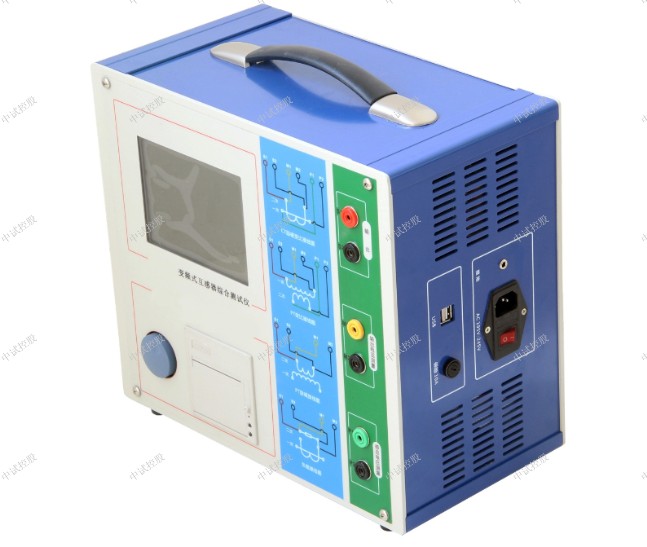

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹

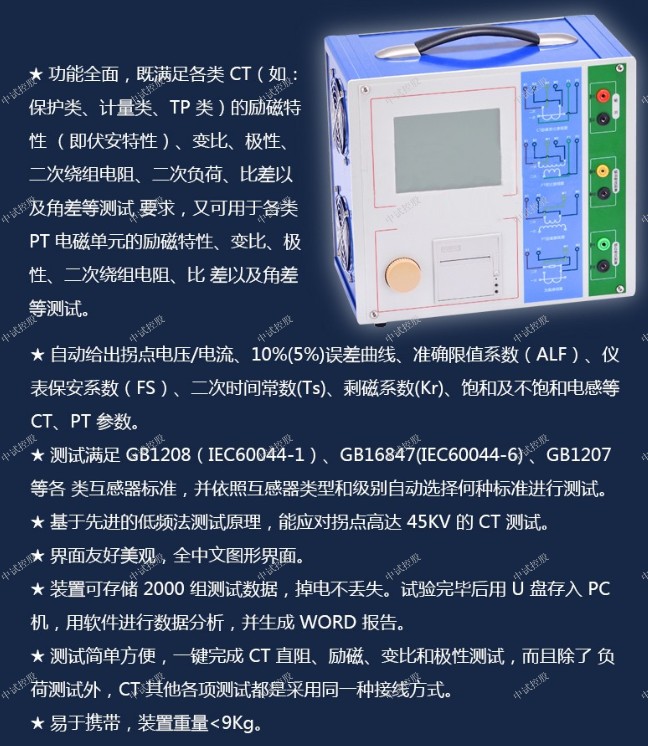

1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。

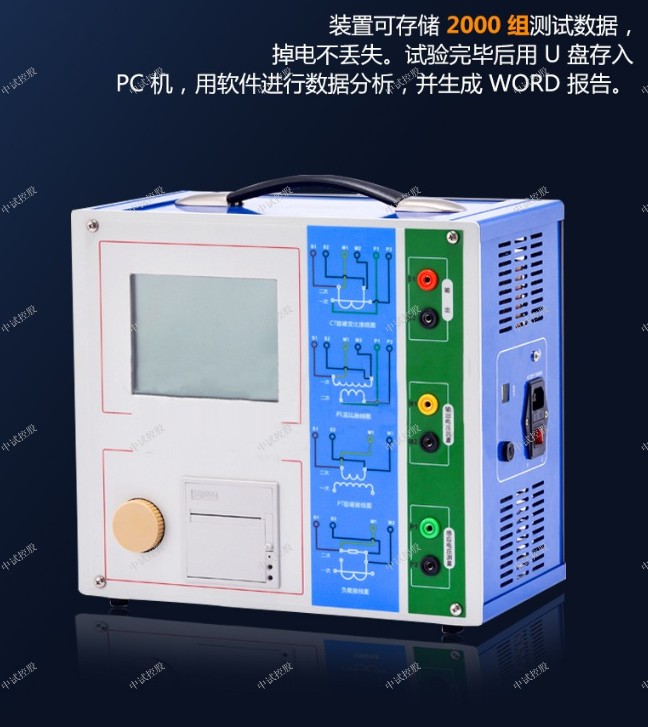

6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃， 濕度 ≤90%
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

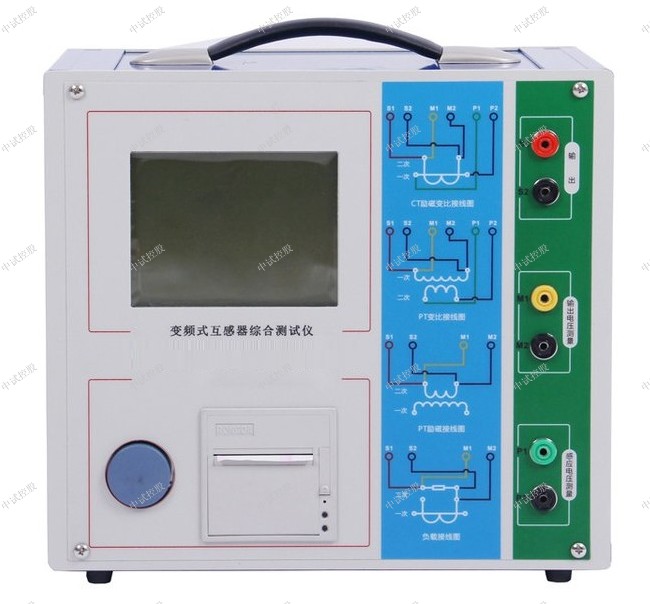

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）
電流互感器二次回路兩點接地對繼電保護裝置的影響
電流二次回路兩點接地的影響電力系統的安全運行的一個非常重要的保證就是公共回路。在電力系統的日常運行過程中，根據相關規定，電流互感器公共回路的一個電氣連接必須要具備一個可靠的接地點，這樣才能夠對人員的人身安全和二次設備的安全進行保證。與此同時，還要求二次回路只能有一點接地，這樣才能夠保證繼電保護和自動裝置的正確工作。但是在變電站實際運行中，公共回路連接比較多的設備，并且能夠延伸的范圍也是比較廣的，經常會出現連接錯誤的現象，導致在一個電氣連接的二次回路中出現兩點接地的現象，絕緣損壞是導致該現象的主要原因之一，因為電流二次回路大部分在室外，所以絕緣損壞發生的可能性非常大。當系統發生故障，地電網各點間有電流差時，將會有電流從兩個接地點間流過，在電流二次回路產生電流下降，就會導致電流二次電壓的準確性受到影響，導致電流二次回路兩點接地的現象，最終導致大面積的停電事故。為了對接地的可靠性進行保證，嚴禁將電流互感器中的中性線與有可能斷開的開關或者接觸器進行連接，從而避免電壓互 感器二次回路兩點的電位差經兩中線與控制室形成閉合回路的現象，在每根中性線上產生附加的電位差，影響保搞裝置的正確動作。
3.2.5盡快設法在就近的試驗端子上，將電流互感器二次短路，再檢查處理開路點。短接時，應使用良好的短接線，并按圖紙進行。短接時應在開路的前級回路中選擇適當的位置短接。
3.2.6若短接時發現火花，說明短接有效。故障點就在短接點以下的回路中，可以進一步查找。若短接時無火花，可能是短接無效。故障點可能在短接點以下的回路中，可以逐點向前變換短接點，縮小范圍。
3.2.7在故障范圍內，應檢查容易發生故障的端子及元件，檢查回路有工作時觸動過的部位。
3.2.8對檢查出的故障，能自行處理的（如接線端子等外部元件松動、接觸不良等），可立即處理，然后投入所退出的保護。若不能自行處理故障（如繼電器內部故障）或不能查明故障，應匯報上級派人檢查處理，或經倒運行方式轉移負荷，停電檢查處理。
4防范措施及使用中的注意事項
4.1防范措施
4.1.1把好設備質量關，在設備、驗收等環節嚴格按照相關規定執行，保證設備完好并符合質量要求。
4.1.2運行人員應加強對設備的日常、特殊時期（高溫、高負荷、惡劣天氣等）巡視檢查和監盤工作，通過聽、聞、看等方法及時發現電流互感器的異常，防止因其開路發現不及時造成事故的發生。
4.1.3做好檢修工作，在檢修工作中嚴格按照相關條列執行，加強檢修工藝和檢修后的驗收工作，防止因檢修工藝不良和檢修工作中遺漏造成電流互感器開路。
4.1.4做好站內運行人員的培訓工作，經常做一些有針對性的反事故演習和事故預想，不斷地提高其技能水平和處理事故的能力。
4.2注意事項
4.2.1 CT在工作運行時，二次測不得開路。在安裝時，必須注意接線可靠，各連接樁頭應緊密牢固。
4.2.2 CT二次測有一端必須接地（一般是Kz接地）以防在CT一、二次線圈擊穿時，一次測的電壓竄入二次測。
4.2.3運行中發現CT有不尋常振動的響聲和發熱現象，應停止運行，進行檢查處理。
4.2.4工作運行中的CT，其二次線不得隨意斷開和在二次線間工作，否則會造成開路危險。
5 結束語
綜合上述，作為交流電路中二次系統和一次系統間的聯絡元件，電流互感器已是當前電力系統運行中重要組成設備，其運行狀況的好壞直接關系到電力系統的安全運行。尤其電流互感器二次帶電，如發現不及時或處理不當，極易造成設備被迫停用和事故的發生，所以有必要了解并掌握電流互感器帶電的原因和防范措施，避免今后再發生此事故。
在供用電的線路中，電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、儀表的測量，需要轉換為比較統一的電流，另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都是非常危險的。為此設計的電流互感器就起到變流和電氣隔離的作用。
指針式電流顯示儀表大部分是安培級，所以電流互感器的二次電流大多數是安培級的(如5A等)，而計算機的采樣的信號一般為毫安級(0～5V、4～20mA等)。為此采用微型電流互感器(二次電流為毫安級)作為電流互感器與計算機采樣信號之問的橋梁，進行電流的二次變換。
電流互感器由一次線圈、二次線圈、鐵心、絕緣支撐及出線端子等組成。電流互感器的鐵心由硅鋼片疊制而成，其一次線圈與主電路串聯，且通過被測電流I1，它在鐵心內產生交變磁通，使二次線圈 感應出相應的二次電流I2(其額定電流為5A)。如將勵磁損耗忽略不計，則I1n1=I2n2，其中n1和n2分別為一、二次線圈的匝數。電流互感器的變流比K=I1/I2=n2/n1。由于電流互感器的一次線圈連接在主電路中，所以一次線圈對地必須采取與一次線路電壓相適應的絕緣材料，以確保二次回路與人身的安全。二次回路由電流互感器的二次線圈、儀表以及繼電器的電流線圈串聯組成。電流互感器大致可分為兩類，測量用電流互感器和保護用電流互感器。
我們知道，電流互感器即CT一次繞組匝數少，使用時一次繞組串聯在被測線路里，二次繞組匝數多，與測量儀表和繼電器等電流線圈串聯使用，測量儀表和繼電器等電流線圈阻抗很小，所以正常運行時CT是接近短路狀態的。CT二次電流的大小由一次電流決定，二次電流產生的磁勢，是平衡一次電流的磁勢的。若二次開路，其阻抗無限大，二次電流等于零，其磁勢也等于零，就不能去平衡一次電流產生的磁勢，那么一次電流將全部作用于激磁，使鐵芯嚴重飽和。磁飽和使鐵損增大，CT發熱，CT線圈的絕緣也會因過熱而被燒壞。還會在鐵芯上產生剩磁，增大互感器誤差。最嚴重的是由于磁飽和，交變磁通的正弦波變為梯形波，在磁通迅速變化的瞬間，二次線圈上將感應出很高的電壓，其峰值可達幾千伏，如此高的電壓作用在二次線圈和二次回路上，對人身和設備都存在著嚴重的威脅。所以CT在任何時候都是不允許二次側開路運行的。
