直高發耐壓發生器（分體式）
時間：2023-03-12
中試控股技術研究院魯工為您講解： 直高發耐壓發生器（分體式）
降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。
9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。
10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。
售后服務：
1.我公司具備專業的售后服務團隊，售后服務部由負責銷售的副總負責。
2.售后服務部現有人員10人，能確保公司的產品得到及時的維護。
3.我們售后服務的目標是：及時解決現場設備故障，反應迅速，服務好！
關鍵詞：直流高壓發生器、直流高壓發生器
直流高壓發生器技術指標
適用對象
直流高壓發生器是根據新的中國電力待 業標準 DL/T848.1-2004《直流高壓發生器通用技術條件》 設計制造的新一代便攜式直流高壓發生器。主要適用于電 力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、 電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓 試驗。
主要特點
采用高頻倍壓電路，應用 PWM 脈寬調制技術和大功率 IGBT 器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤ 1%。
全量程平滑調壓，電壓調節細度好調節精度≤ 0.5%，穩定度≤ 1%，電壓電流誤差 1%（讀數 ±0.2kV，電流誤差 ±1 個字。
升壓電位器零起升壓。
75%UDC1mA 功能按鈕，方便氧化鋅避雷器試驗，精度 1% 讀數 ±1%。
過壓保護采用拔碼設定，一目了然，誤差 ±1%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好
技術指標
電源 AC220V±10%，50Hz±1%
額定輸出電壓 60kV、120kV、200kV、300kV、400kV
額定輸出電流 2mA、3mA、5mA、8mA、10mA
輸出電壓指示精度 <1 級
輸出電流指示精度 <1 級
紋波系數 ≤ 0.5
0.75 倍輸出電壓指示精度 <1 級，帶鎖存
直流高壓發生器核心技
直流高壓發生器|直流高壓發生器廠家|高壓強電類產品,直流高壓發生器200/2中試控股
概述：
直流高壓發生器適用于電力部門、企業動力部門現場對氧化鋅避雷器、電力電纜、發電機、變壓器、斷路器等進行直流耐壓試驗和泄漏電流測試，是高壓試驗必備的測試儀器。
ZSZGF-60KV/2mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-60KV/2mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSZGF-60KV/2mA直流高壓發生器
儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

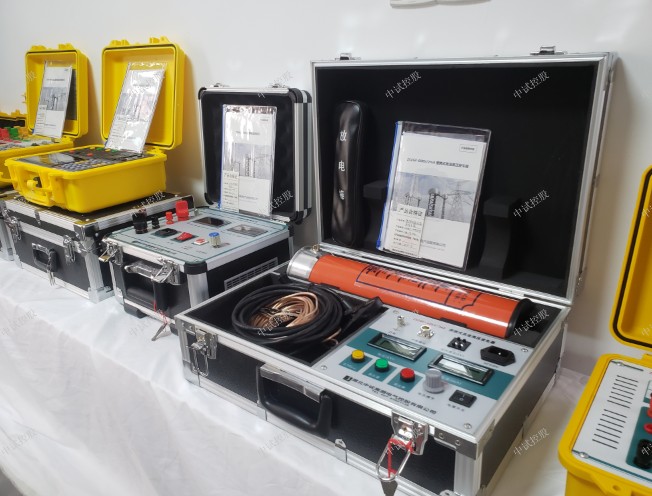

6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5技術參數
技術參數 60/2
額定電壓（kV） 60
額定電流（mA） 2
額定功率（W） 120
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-60KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-60KV/2mA直流高壓發生器

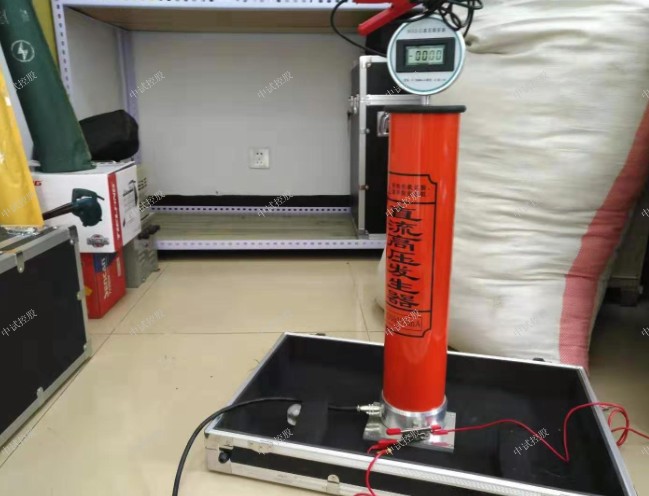

ZSZGF-60KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。
10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。
售后服務：
1.我公司具備專業的售后服務團隊，售后服務部由負責銷售的副總負責。
2.售后服務部現有人員10人，能確保公司的產品得到及時的維護。
3.我們售后服務的目標是：及時解決現場設備故障，反應迅速，服務好！
關鍵詞：直流高壓發生器、直流高壓發生器
直流高壓發生器技術指標
適用對象
直流高壓發生器是根據新的中國電力待 業標準 DL/T848.1-2004《直流高壓發生器通用技術條件》 設計制造的新一代便攜式直流高壓發生器。主要適用于電 力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、 電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓 試驗。
主要特點
采用高頻倍壓電路，應用 PWM 脈寬調制技術和大功率 IGBT 器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤ 1%。
全量程平滑調壓，電壓調節細度好調節精度≤ 0.5%，穩定度≤ 1%，電壓電流誤差 1%（讀數 ±0.2kV，電流誤差 ±1 個字。
升壓電位器零起升壓。
75%UDC1mA 功能按鈕，方便氧化鋅避雷器試驗，精度 1% 讀數 ±1%。
過壓保護采用拔碼設定，一目了然，誤差 ±1%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好
技術指標
電源 AC220V±10%，50Hz±1%
額定輸出電壓 60kV、120kV、200kV、300kV、400kV
額定輸出電流 2mA、3mA、5mA、8mA、10mA
輸出電壓指示精度 <1 級
輸出電流指示精度 <1 級
紋波系數 ≤ 0.5
0.75 倍輸出電壓指示精度 <1 級，帶鎖存
直流高壓發生器核心技
直流高壓發生器|直流高壓發生器廠家|高壓強電類產品,直流高壓發生器200/2中試控股
概述：
直流高壓發生器適用于電力部門、企業動力部門現場對氧化鋅避雷器、電力電纜、發電機、變壓器、斷路器等進行直流耐壓試驗和泄漏電流測試，是高壓試驗必備的測試儀器。
增值服務
- 三年質保,一年包換,三個月試用
