高頻電力電纜直流高壓耐壓試驗發生器

時間：2023-03-14

中試控股技術研究院魯工為您講解： 高頻電力電纜直流高壓耐壓試驗發生器

ZSZGF-300KV/3mA直流高壓發生器

適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

電流分類：2mA、3mA、5mA、10mA、20mA

參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件第1部分：直流高壓發生器》

ZSZGF-300KV/3mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

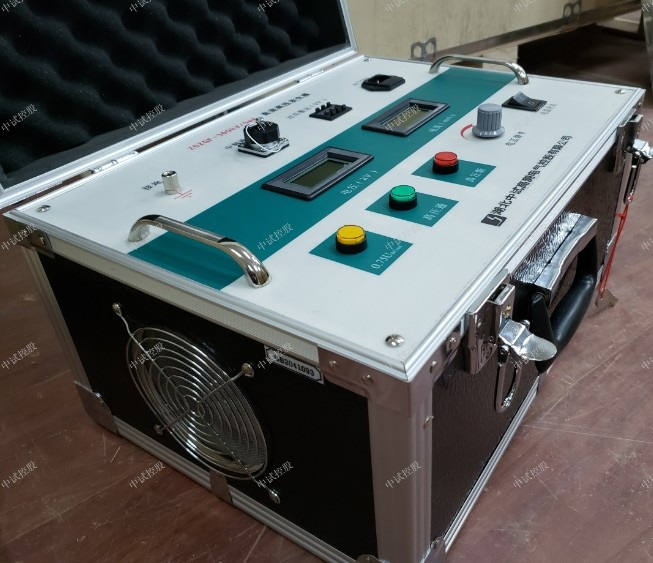

ZSZGF-300KV/3mA直流高壓發生器

ZSZGF-300KV/3mA直流高壓發生器
ZSZGF-300KV/3mA直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
ZSZGF-300KV/3mA直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠。
優勢 Selection Reference
1、精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用；
2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高；
3、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全；
4、采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小；
5、增設高精度0.75UDC1mA功能，為做直流高壓發生器帶來極大的方便；
6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然；
7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷；
8、倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強；
9、機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用；
1、概述
ZSZGF系列直流高壓發生器采用了高頻倍壓電路，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
2.執行標準
序號標準名稱
1DL/T848.1-2004　高壓試驗裝置通用技術條件第1部分：直流高壓發生器
2DL/T596-2005　電力設備預防性試驗規程
3GB11032-2010　交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011　高電壓試驗技術第1部分：一般定義及試驗要求
5DL/T474.2-2006　現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012　高壓輸變電設備的絕緣配合
3.儀器特征
（1）精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
4.技術參數
技術參數 300/3
額定電壓(kV) 300
額定電流(mA) 3
額定功率(W) 900
控制箱質量(kg) 6.5
倍壓筒質量(kg) 11
倍壓筒高度(mm) 1250
電壓精度 ±(1.0%讀數＋2個字)
電流精度 ±(1.0%讀數＋2個字)
紋波系數 ≤0.5%
電壓穩定度電源電壓變化±10%時≤1%
過載能力空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源單相交流50Hz 220V±10%
工作方式間斷使用：額定負載30分鐘
1.1倍額定電壓使用：10分鐘
工作環境溫度：-10℃～+40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
帶電容
負荷能力被試品電容量無限制
可用1.5倍的額定電流充電
結構特點電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點高精度0.75UDC1mA單觸按鈕（精度≤1.0%）
最適合氧化鋅避雷器試驗
過壓保護采用數字撥碼開關，一目了然
便攜式機箱，現場更方便
5.附件清單
1主機 1 臺
2高壓倍壓筒 1節
3微安表 1 塊
4放電棒 1 根
5水阻限流電阻 1個
6連接線纜 1根
7高壓線 1 根
8專用接地線 1根
9電源線 1根
10保險管(10A) 5個
11說明書 1本
12出廠報告 1份
13合格證 1張

ZSZGF-300KV/3mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

ZSZGF-300KV/3mA直流高壓發生器

技術特點：

（1）精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。

（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。

（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。

（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。

（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。

（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。

（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。

ZSZGF-300KV/3mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。

電力電纜試驗時應在高壓回路內串接限流電阻（只要將配套的限流電阻擰至倍壓筒頂部高壓輸出螺栓上即可）
。
二、直流高壓發生器放電棒的使用
1、專用放電棒不得直接接觸及高壓直流放電，應保持一段距離，待放電棒尖端初產生電暈放電，被試品上電壓
逐步下降20%試驗電壓時，再將放電棒觸及微安表外殼放電。最后將放電棒接地端地線直接掛在被試品上。
2、特別注意不準將地線直接在高壓微安表外殼上直接放電，以免強大的沖擊放電電流引起高壓微安表損壞
3、接線圖見圖4 試驗回路接地線示意圖直流高壓發生器
參考資料:直流高壓發生器
直流高壓發生器故障排除
1、電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 直流高壓發生器故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護中頻直流高壓發生器高頻直流高壓發生器
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現
此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3、一切正常，但在未升到額定輸出電壓的過程中保護
①故障顯示"過流"燈亮
a. 試品短路，或泄漏電流過大。
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。
② 故障顯示"過壓"燈亮
過壓保護整定旋鈕未置于最大處，請順時針旋轉到最大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故
障后重新啟動。
5、試品故障排除后，故障顯示燈依然亮，加不上高壓。
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷
開請焊接好。
直流高壓發生器定義：
1額定輸出電壓
在規定的工作條件下，直流高壓發生器高壓輸出端經限流電阻接到被試品，當被試品上通過額定輸出電流，且直流
高壓脈動符合要求時的最大直流電壓稱為額定輸出電壓。
2額定輸出電流
在規定的工作條件下和規定的連續運行時間內，直流高壓發生器在輸出電壓及其脈動均符合要求的條件下，能夠輸
出的最大電流稱為額定輸出電流。
3額定輸出功率
額定輸出電壓與額定輸出電流同時出現時，此兩額定值的乘積稱為額定輸出功率。
4直流高壓脈動
脈動是指對直流高壓算術平均值的周期性脈動。脈動幅值是指最大值和最小值之差的一半。脈動因數則是脈動幅值
與算術平均值的比值。
5直流高壓隨機波動
直流高壓隨機波動是直流高壓輸出端隨交流電網電源電壓的影響而波動。
隨機波動幅值是指直流高壓算術平均值的隨機變化。
6直流高壓電壓漂移
直流高壓電壓漂移是指電源電壓不變，直流高壓發生器在阻性負載的條件下，直流高壓調節器放在額定電壓位置時
，一定時間內直流高壓的漂移值。
關于選型和更多資料請參考：直流高壓發生器系列
應用范圍

直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷
路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

升壓方式：自動升壓、手動升壓。自動測試時K 、IN不需要設置。如：氧化鋅避雷器自動升壓、10kv電纜分階段升
壓等。

技術特點

智能型直流高壓發生器。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。
并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，
在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量和油浸或變壓器測量功能，并可以直
接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下
打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。
