直流高壓耐壓器120KV
時間：2023-03-15
中試控股技術研究院魯工為您講解： 直流高壓耐壓器120KV
額定輸出功率 rated output power
額定輸出電壓與額定輸出電流同時出現時，此兩端定值的乘積稱為額定輸出功率。
3.4直流高壓紋波 high voltage DC ripple
直流高壓紋波是指對直流高壓算術平均值的周期性脈動。紋波幅值是指脈動的最大值和最小值之差的一半。紋波因數則是紋波幅值與算術乎均值的比值。
3.5直流高壓隨機波動 high voltage DC random fluctution
直流高壓隨機波動是直流高壓發生器輸出端輸出電壓隨直流高壓發生器輸入電源電壓的波動影響而發生的波動。隨機波動幅值是指直流高壓算術平均值的隨機變化最大值。
3.6直流高壓電壓漂移 DC high-voltage excursion
直流高壓電壓漂移是指直流高壓發生器在輸入電源電壓不變的條件下，直流高壓發生器接阻性負載，直流高壓發生器輸出額定電壓時，在一定的時間范圍內直流高壓發生器輸出電壓的漂移值。
電力工作者在工作中，如果想要對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗，就需要用到直流高壓發生器，該裝置因為應用比較廣泛，而且使用也比較簡單，深受廣大的電力工作者的歡迎，那么直流高壓發生器由哪些硬件組成呢？中試控股來為大家簡單介紹。

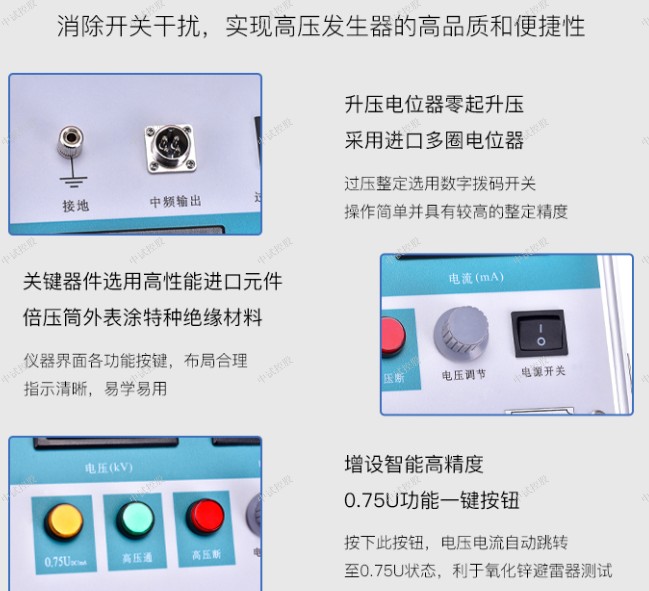

控制面板構成：
1、控制箱進行分析接地管理工作端子：控制箱系統通過接地方式控制端子與倍壓筒接地端子及試品接地聯接為一點后再與其他直接接地網相連。
2、如果測量電纜和快速聯接器插座：所述底架和所述電壓倍增器部分聯接。當僅在代替電纜，耦合順時針斷開電纜連接器時的旋轉，可逆時針旋轉。
3、過電壓設定撥盤開關：裝置，用于過電壓保護值可以設置系統。
4、電源輸入插座:將隨機配置的電源線連接到電源輸入插座。（ac220v±10％，自備安全插頭）
數字電壓表:數字數據顯示一個直流高壓輸出工作電壓。
5、電流表：數字顯示直流高壓輸出電流。
6、電源管理控制進行開關：向前按下，電源技術系統可以接通，紅燈亮。反之為一個關斷。
7、黃色按鈕：此功能設計為0.75UDC1MAMOA快速測量。當綠燈有效時。當按下黃燈黃色按鈕時，高壓下降到原來的0.75％輸出，并保持此狀態。按下紅色按鈕，黃燈，綠燈為關閉狀態，高壓切斷后退出0.75倍狀態。
8、綠燈按鈕：高壓環境系統接通一個信息按鈕、高壓生活狀態指示燈。在紅燈亮的狀態下，按下綠色企業管理模式按鈕后，綠燈亮紅燈滅，表示我們通過分析高壓控制回路問題進行接通，此時可升壓。此按鈕須在不同電壓是否可以達到調節電位器回零狀態下才有效。如按下綠色建筑設計按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示方法計算機內數據安全保護能力以及相關電路已工作。
9、按鈕紅色：紅色光，表示電源接通時，高電壓切斷。按下紅色按鈕，在綠，紅，綠斷，切斷高壓電路。
10、電壓進行調節電位器:電位器是一個多圈電位器。順時針方向旋轉以加速，反之亦然。本電位器可以具有內部控制系統電子零位保護管理功能，所以對于升壓前必須回零。
倍壓筒構成：
1、高電壓端子引線（或者可以連接限流電阻微安）
2、倍壓筒頂蓋
3、倍壓筒
4、接地端子
5、中頻連接端子
直流高壓發生器試驗接線
直流高壓發生器是電力預防性試驗設備中比較常見的直流耐壓裝置，最早，直流高壓發生器可用于電力電纜的直流耐壓試驗，用來檢查電纜的絕緣性能，這里就要說到直流高壓發生器試驗接線及接線圖展示。
直流高壓發生器隨著電力預防性試驗的研究發現，直流狀態下檢查絕緣性能并不完善，相對于串聯諧振試驗裝置一類的交流耐壓設備，直流高壓發生器反而對電纜的隱性破壞更大，慢慢的直流高壓發生器的使用范圍受到一定程度的局限，現階段，中試控股直流高壓發生器主要用于測量氧化鋅避雷器的泄露電流或者是充當直流電源。
直流高壓發生器試驗接線
1.直流高壓發生器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。
2.將機箱、倍壓筒放置到合適位置，倍壓筒應遠離操作人員并留出足夠的放電空間，高壓引出線以及高壓輸入輸出點周圍嚴禁有雜物。
3.分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用專用接地線。
4．直流高壓發生器試驗接線圖如下：將控制箱、倍壓筒、微安表、限流電阻以及變試品可靠連接。
5.仔細檢查各連線是否正確，是否牢靠，高壓輸出周圍是否有影響輸出安全和儀器正常使用的雜物和放電對象（特別注意：高電壓輸出存在放電現象，所以試驗時應嚴格清場），確認無誤才能打開電源。
6.打開電源開關，電源指示燈紅燈亮，跳過LOGO，儀器自檢完成，顯示如下：
7. 直流高壓發生器試驗接線已完成，可以根據所需試驗項目點擊相應選項進行試驗。
直流高壓發生器試驗接線如上分享完畢，中試控股根據24003-90《便攜式直流高壓發生器通用技術條件》的要求，最?新研究、設計、制造的，是新時代產品，智能直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路，從而最?大的保護了儀器不受損傷。
直流高壓發生器提供直流高壓源，是專門用來檢測電力設備的電氣絕緣強度和泄露電流，主要適用于電力檢修部門、工況、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電器設備進行直流耐壓試驗。
經多年的現場作業經驗，中試電力技術員總結出直高發在使用常見的幾種故障現象，并提出解決方案，僅供電力從業人員參考。
1.直流高壓發生器在使用中無法正常升壓。
直流高壓發生器無法正常升壓的原因有很多，zui常見的原因是接線錯誤、或是沒有安全接地導致倍壓筒的高壓壁燒壞，所以電壓升不上去。解決方法只需更換倍壓筒即可繼續使用。當出現這種情況，的直高發的主機也請專業人士進行檢驗，防止錯誤接線影響設備使用性能，測試結果出現誤差或者錯誤。
2.直流高壓發生器開機出現報警情況。
開機報警一般有兩種情況，一種是紅燈滅、綠燈亮；一種是紅燈亮、綠燈滅。
出現紅燈滅、綠燈亮是一種直高發自帶的保護動作，可以按下述方法操作解決問題：將調壓電位器調至“0”位，按下電源開關，是設備處于非工作狀態。待機內自行放電1~2分鐘，再次開設備，進行空載試驗，設備即可安全作業。
出現紅燈亮、綠燈亮是由于電源線短路或者保險熔斷造成的。只需替換損壞的電源線或者保險絲即可解決這一問題。
3.在進行電纜的直流耐壓試驗時，設備燒壞了。
試驗過程中導致設備燒壞的原因有兩個，一方面可能是接線無措、操作不規范，在試驗結束后直接關機，導致殘余電流回沖，把設備燒壞。另一方面可能是電流變化跟不上升壓的速度，導致儀器燒壞。出現這種情況，只能將設備返廠維修。非專業人士切勿自行拆卸儀器，防止設備二次受損。

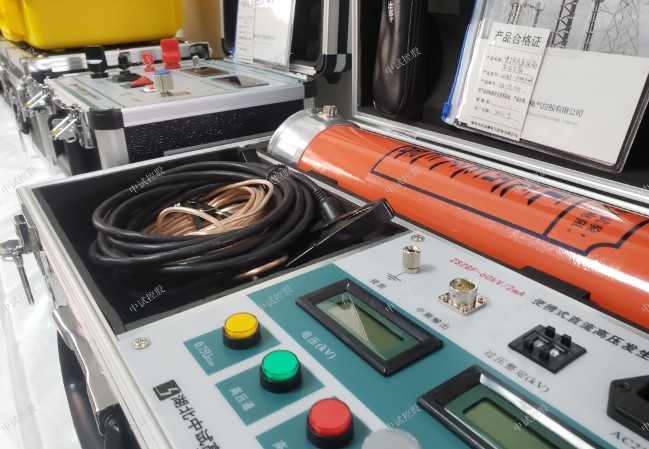

ZSZGF-120KV/2mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-120KV/2mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSZGF-120KV/2mA直流高壓發生器
ZSZGF-120KV/2mA直流高壓發生器
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。
1.3 執行標準
1DL/T848.1-2004 高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005 電力設備預防性試驗規程
3GB11032-2010 交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006 現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012 高壓輸變電設備的絕緣配合
1.4儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

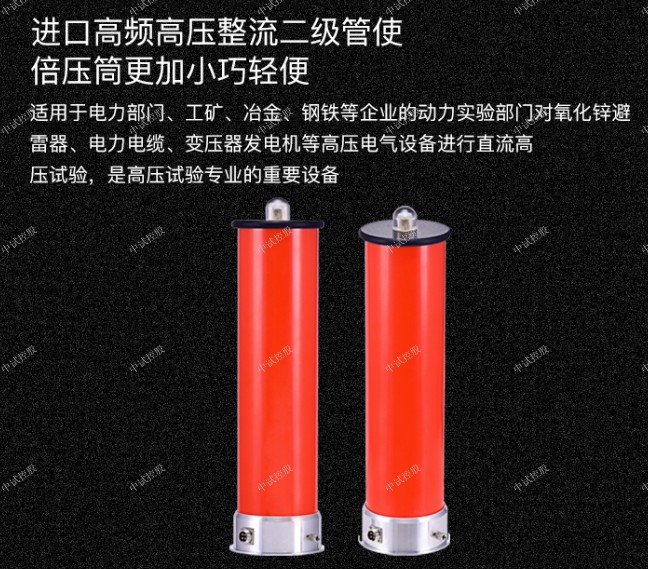

6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5 技術參數
技術參數 120/2
額定電壓（kV） 120
額定電流（mA） 2
額定功率（W） 240
整機質量（kg） 10
整機體積（mm3） 565*390*190
倍壓筒高度（mm） 535
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-120KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-120KV/2mA直流高壓發生器
直流高壓發生器技術特點
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
升壓電位器零起升壓。 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
過壓保護采用拔碼設定，一目了然，誤差±1%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好。
40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗.
具體型號與用途：Q系列、ZGF系列直流高壓發生器(直高發)是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
直流高壓發生器(直高發)采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
直流高壓發生器儀器(直高發)主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
ZSZGF-120KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
額定輸出電壓與額定輸出電流同時出現時，此兩端定值的乘積稱為額定輸出功率。
3.4直流高壓紋波 high voltage DC ripple
直流高壓紋波是指對直流高壓算術平均值的周期性脈動。紋波幅值是指脈動的最大值和最小值之差的一半。紋波因數則是紋波幅值與算術乎均值的比值。
3.5直流高壓隨機波動 high voltage DC random fluctution
直流高壓隨機波動是直流高壓發生器輸出端輸出電壓隨直流高壓發生器輸入電源電壓的波動影響而發生的波動。隨機波動幅值是指直流高壓算術平均值的隨機變化最大值。
3.6直流高壓電壓漂移 DC high-voltage excursion
直流高壓電壓漂移是指直流高壓發生器在輸入電源電壓不變的條件下，直流高壓發生器接阻性負載，直流高壓發生器輸出額定電壓時，在一定的時間范圍內直流高壓發生器輸出電壓的漂移值。
電力工作者在工作中，如果想要對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗，就需要用到直流高壓發生器，該裝置因為應用比較廣泛，而且使用也比較簡單，深受廣大的電力工作者的歡迎，那么直流高壓發生器由哪些硬件組成呢？中試控股來為大家簡單介紹。
控制面板構成：
1、控制箱進行分析接地管理工作端子：控制箱系統通過接地方式控制端子與倍壓筒接地端子及試品接地聯接為一點后再與其他直接接地網相連。
2、如果測量電纜和快速聯接器插座：所述底架和所述電壓倍增器部分聯接。當僅在代替電纜，耦合順時針斷開電纜連接器時的旋轉，可逆時針旋轉。
3、過電壓設定撥盤開關：裝置，用于過電壓保護值可以設置系統。
4、電源輸入插座:將隨機配置的電源線連接到電源輸入插座。（ac220v±10％，自備安全插頭）
數字電壓表:數字數據顯示一個直流高壓輸出工作電壓。
5、電流表：數字顯示直流高壓輸出電流。
6、電源管理控制進行開關：向前按下，電源技術系統可以接通，紅燈亮。反之為一個關斷。
7、黃色按鈕：此功能設計為0.75UDC1MAMOA快速測量。當綠燈有效時。當按下黃燈黃色按鈕時，高壓下降到原來的0.75％輸出，并保持此狀態。按下紅色按鈕，黃燈，綠燈為關閉狀態，高壓切斷后退出0.75倍狀態。
8、綠燈按鈕：高壓環境系統接通一個信息按鈕、高壓生活狀態指示燈。在紅燈亮的狀態下，按下綠色企業管理模式按鈕后，綠燈亮紅燈滅，表示我們通過分析高壓控制回路問題進行接通，此時可升壓。此按鈕須在不同電壓是否可以達到調節電位器回零狀態下才有效。如按下綠色建筑設計按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示方法計算機內數據安全保護能力以及相關電路已工作。
9、按鈕紅色：紅色光，表示電源接通時，高電壓切斷。按下紅色按鈕，在綠，紅，綠斷，切斷高壓電路。
10、電壓進行調節電位器:電位器是一個多圈電位器。順時針方向旋轉以加速，反之亦然。本電位器可以具有內部控制系統電子零位保護管理功能，所以對于升壓前必須回零。
倍壓筒構成：
1、高電壓端子引線（或者可以連接限流電阻微安）
2、倍壓筒頂蓋
3、倍壓筒
4、接地端子
5、中頻連接端子
直流高壓發生器試驗接線
直流高壓發生器是電力預防性試驗設備中比較常見的直流耐壓裝置，最早，直流高壓發生器可用于電力電纜的直流耐壓試驗，用來檢查電纜的絕緣性能，這里就要說到直流高壓發生器試驗接線及接線圖展示。
直流高壓發生器隨著電力預防性試驗的研究發現，直流狀態下檢查絕緣性能并不完善，相對于串聯諧振試驗裝置一類的交流耐壓設備，直流高壓發生器反而對電纜的隱性破壞更大，慢慢的直流高壓發生器的使用范圍受到一定程度的局限，現階段，中試控股直流高壓發生器主要用于測量氧化鋅避雷器的泄露電流或者是充當直流電源。
直流高壓發生器試驗接線
1.直流高壓發生器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。
2.將機箱、倍壓筒放置到合適位置，倍壓筒應遠離操作人員并留出足夠的放電空間，高壓引出線以及高壓輸入輸出點周圍嚴禁有雜物。
3.分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用專用接地線。
4．直流高壓發生器試驗接線圖如下：將控制箱、倍壓筒、微安表、限流電阻以及變試品可靠連接。
5.仔細檢查各連線是否正確，是否牢靠，高壓輸出周圍是否有影響輸出安全和儀器正常使用的雜物和放電對象（特別注意：高電壓輸出存在放電現象，所以試驗時應嚴格清場），確認無誤才能打開電源。
6.打開電源開關，電源指示燈紅燈亮，跳過LOGO，儀器自檢完成，顯示如下：
7. 直流高壓發生器試驗接線已完成，可以根據所需試驗項目點擊相應選項進行試驗。
直流高壓發生器試驗接線如上分享完畢，中試控股根據24003-90《便攜式直流高壓發生器通用技術條件》的要求，最?新研究、設計、制造的，是新時代產品，智能直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路，從而最?大的保護了儀器不受損傷。
直流高壓發生器提供直流高壓源，是專門用來檢測電力設備的電氣絕緣強度和泄露電流，主要適用于電力檢修部門、工況、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電器設備進行直流耐壓試驗。
經多年的現場作業經驗，中試電力技術員總結出直高發在使用常見的幾種故障現象，并提出解決方案，僅供電力從業人員參考。
1.直流高壓發生器在使用中無法正常升壓。
直流高壓發生器無法正常升壓的原因有很多，zui常見的原因是接線錯誤、或是沒有安全接地導致倍壓筒的高壓壁燒壞，所以電壓升不上去。解決方法只需更換倍壓筒即可繼續使用。當出現這種情況，的直高發的主機也請專業人士進行檢驗，防止錯誤接線影響設備使用性能，測試結果出現誤差或者錯誤。
2.直流高壓發生器開機出現報警情況。
開機報警一般有兩種情況，一種是紅燈滅、綠燈亮；一種是紅燈亮、綠燈滅。
出現紅燈滅、綠燈亮是一種直高發自帶的保護動作，可以按下述方法操作解決問題：將調壓電位器調至“0”位，按下電源開關，是設備處于非工作狀態。待機內自行放電1~2分鐘，再次開設備，進行空載試驗，設備即可安全作業。
出現紅燈亮、綠燈亮是由于電源線短路或者保險熔斷造成的。只需替換損壞的電源線或者保險絲即可解決這一問題。
3.在進行電纜的直流耐壓試驗時，設備燒壞了。
試驗過程中導致設備燒壞的原因有兩個，一方面可能是接線無措、操作不規范，在試驗結束后直接關機，導致殘余電流回沖，把設備燒壞。另一方面可能是電流變化跟不上升壓的速度，導致儀器燒壞。出現這種情況，只能將設備返廠維修。非專業人士切勿自行拆卸儀器，防止設備二次受損。
