中試控股技術研究院魯工為您講解：變壓器二級能效試驗儀

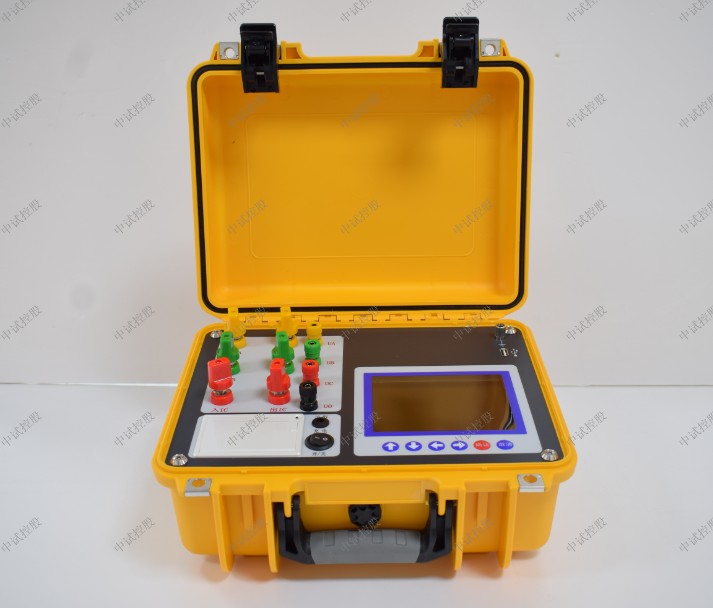

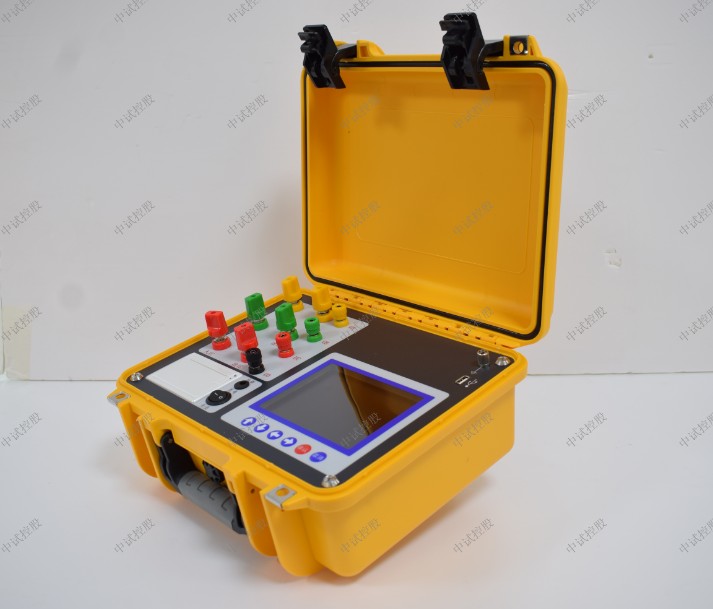

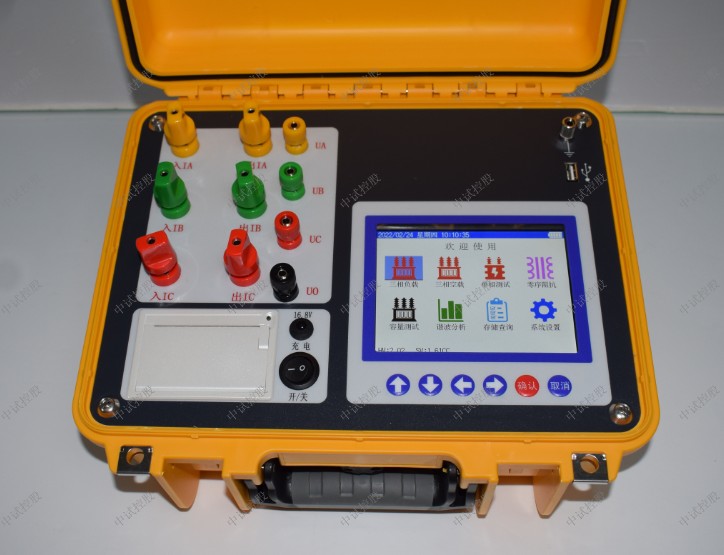

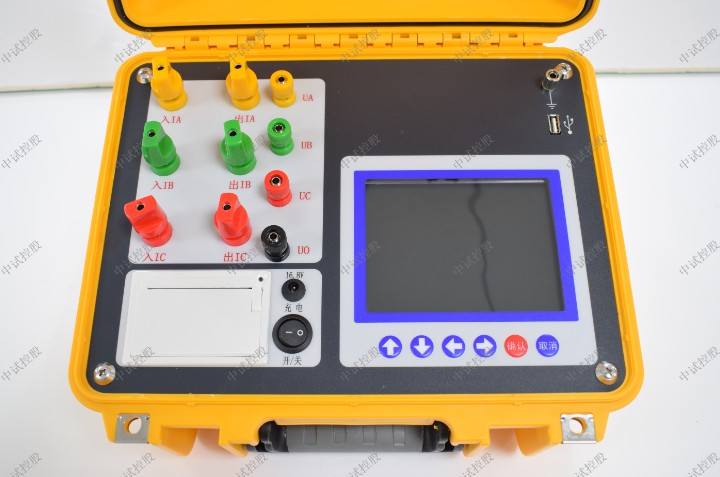

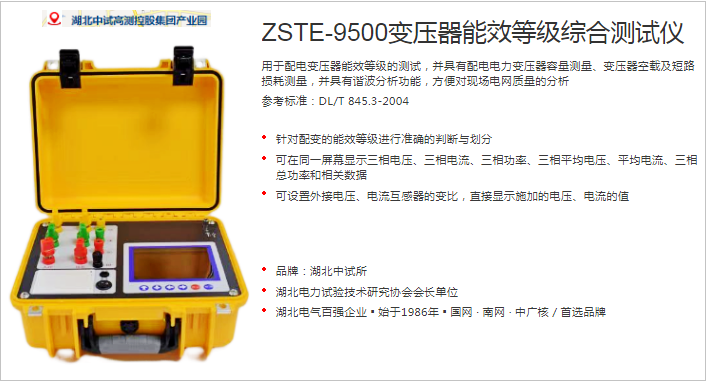

ZSTE-9500變壓器能效等級綜合測試儀

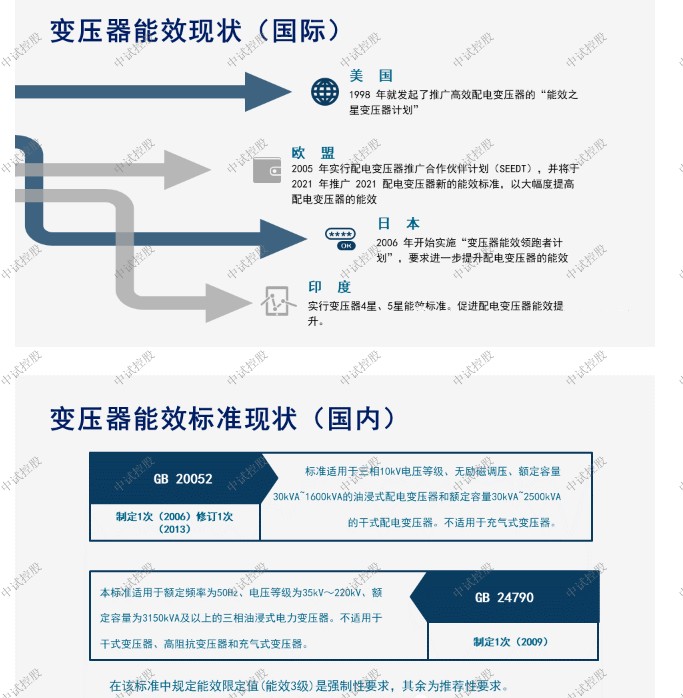

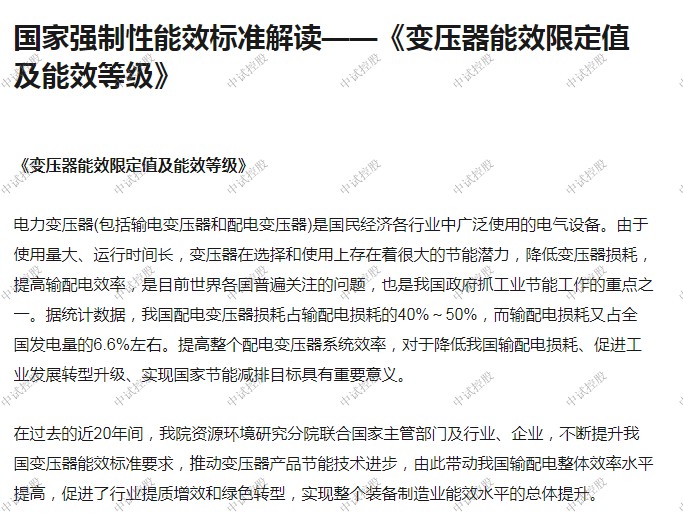

參考標準：GB 20052-2013和GB 24790-2009

簡易讀懂：ZSTE-9500變壓器能效等級綜合測試儀可以做什么?

是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。
能效等級測量

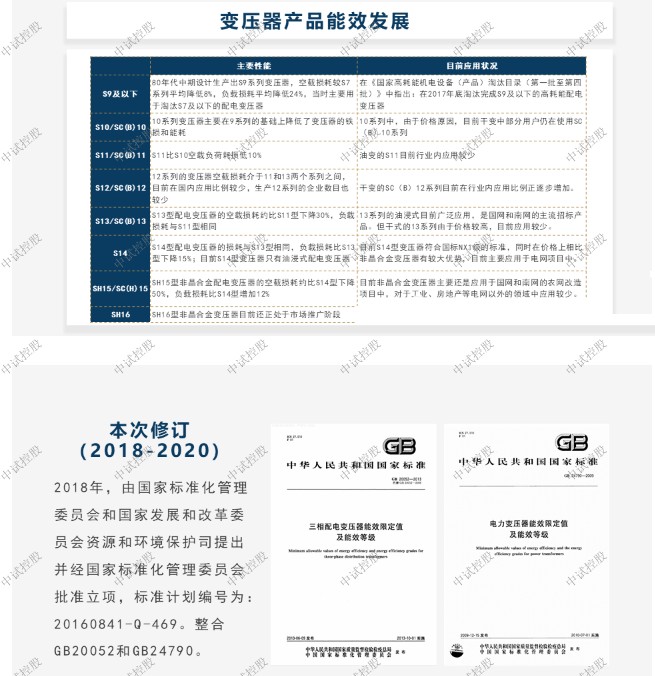

儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。
ZSTE-9500變壓器能效等級綜合測試儀 = 能效等級測量 + 負載損耗的測量 + 空載損耗的測量 + 單相的測量 + 零序阻抗的測量 + 容量的測量 + 成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

針對配變的能效等級進行準確的判斷與劃分
可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據
可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值
產品簡介
1、ZSTE-9500變壓器能效等級綜合測試儀是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。
2、該儀器電路設計精巧，思路獨特，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
3、儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。
4、隨著節能配電變壓器的推廣，對于配變能效等級的測量與判斷越來越重要，本儀器具有獨特的能效等級判斷功能，可針對配變的能效等級進行準確的判斷與劃分。
ZSTE-9500變壓器能效等級綜合測試儀特征
1、負載損耗的測量
顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。
2、空載損耗的測量
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
3、能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。
4、單相的測量
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
5、零序阻抗的測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
6、容量的測量
ZSTE-9500變壓器能效等級綜合測試儀內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
7、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
8、儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。

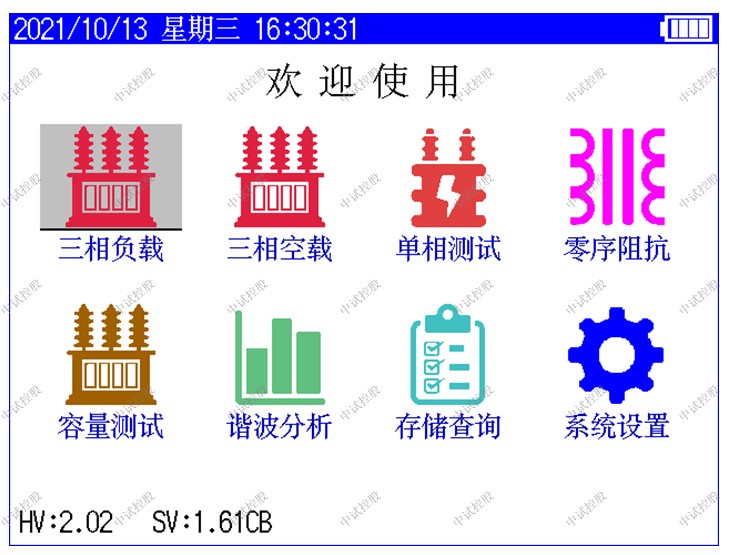

9、儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。
10、交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
11、智能充電管理，剩余電量顯示，低電量報警，背光自動調節，省電。
12、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
13、熱敏打印機打印功能，快速、無聲。
14、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
15、體積小、重量輕，方便攜帶使用。
ZSTE-9500變壓器能效等級綜合測試儀參數
1、基本測量精度：電壓、電流±（讀數×0.2%+2字），功率（0.2≤cosφ≤1）±（讀數×1.0%+2字），容量±（讀數×10%+2字）
2、容量測量范圍：30kVA～65000kVA
3、電壓測量范圍：AC 50V～850V
4、電流測量范圍：AC 0.5A～100A
5、工作溫度：-10℃～40℃
6、境濕度：10%～85%
7、存儲溫度：-20℃～50℃
8、外形尺寸：320mm×270mm×145mm
9、重量：5kg

變電站二次設備包括哪些？
變電一次設備主要有：
主變壓器及其附屬設備，GIS設備，開關柜設備，接地變壓器。站用變壓器，動態無功補償裝置，其他附屬設備如中性點接地隔離開關、中性點避雷器、零序電流互感器等。
二次設備有：
1、綜合自動化設備：其中包括線路保護測控柜，主變壓器保護測控柜，電能計量屏，頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置，通信接口柜，主機、工程師、遠動等三種工作站，微機五防系統，網絡設備，衛星對時裝置，視頻監視及門禁系統等。
2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。
3、通信設備：光端機，綜合配線柜，程控調度交換機，數據通信網設備等設備。


變電站二次設備室有哪些硬件
綜合保護裝置、測控裝置、通迅裝置、后臺機、電度表、遠動、保護管理機、消防、監控、故障錄波器、GPS對時鐘、五防機等，看變電站大小確定。UPS一般散熱比較大不且電池占地方，不和二次設備放在一個屋子，但必須有。
發電廠和變電站一次設備,二次設備哪些,有區別嗎
1、一次設備包括：發電機（電動機）、變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器等。


2、二次設備包括：測量表計、絕緣監察裝置、控制和信號裝置、繼電保護及自動裝置、直流電源設備、高頻阻波器、備自投裝置。


3、區別：


1、所包含設備特點不同：一次設備是直接用于生產和使用電能的設備，二次設備是對一次設備進行監察的補助設備。


2、在電力系統中的作用不同：一次設備相互連接，構成發電、輸電、配電或直接用于生產的電氣主回路稱為一次回路或一次接線系統；二次設備電力二次設備是對電力系統內一次設備進行監察，測量，控制，保護，調節的輔助設備，不直接和電能產生聯系的設備。


一次設備指的是發電廠電力功率、高壓電流傳輸和流動、變換、分配的設備，也就是高壓回路的設備稱為一次設備，如：電力變壓器、高壓開關柜、電力電抗器、高壓斷路器、隔離開關、避雷器、高壓熔斷器等。
二次設備主要指完成下屬功能的設備：電流電壓的測量、控制、保護、計量、信號等，主要包括：電壓繼電器、電流繼電器、中間繼電器、控制熔斷器、成套保護裝置、微機保護裝置、電壓表、電流表、電度表、同期裝置、接地選線裝置、功率因數表等等。
