中試控股技術研究院魯工為您講解：RXQ-10KV消諧試驗儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

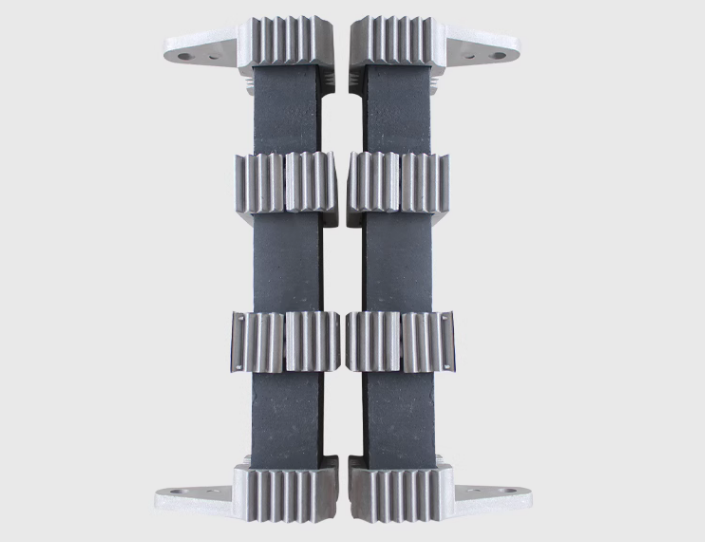

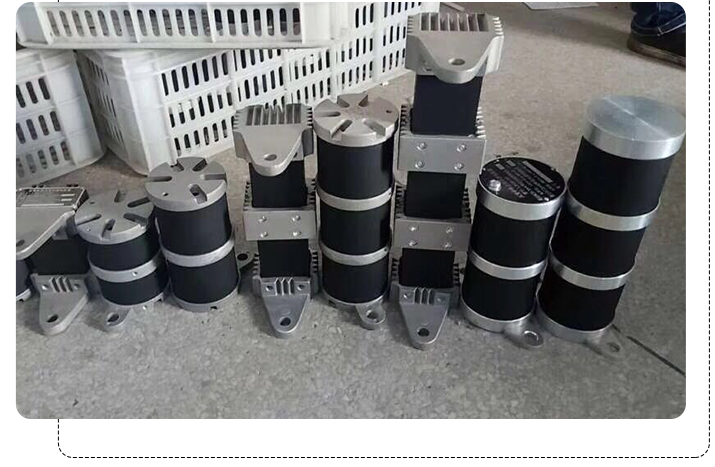

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

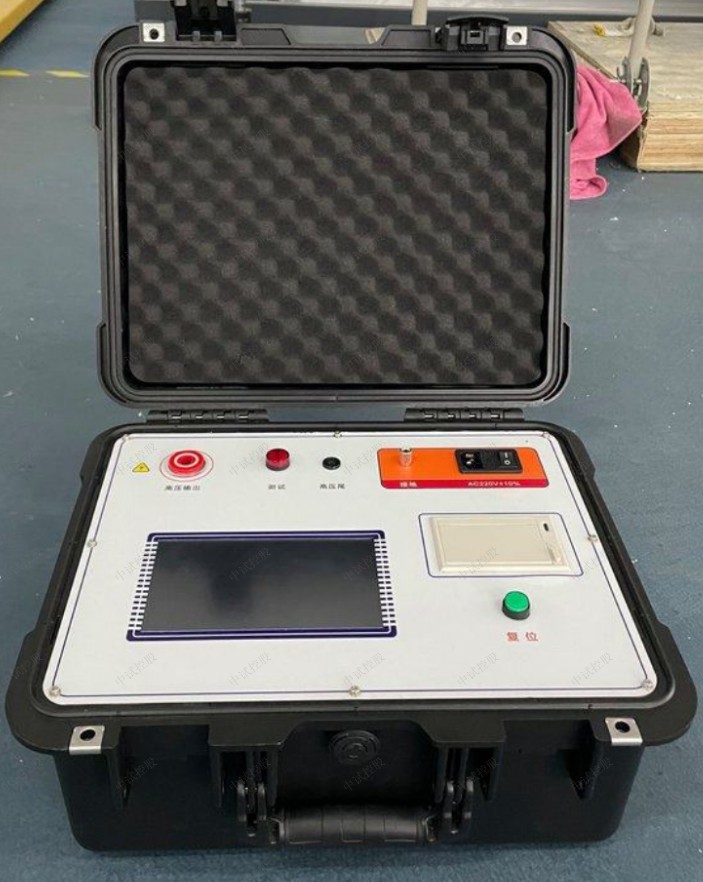

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器試驗是一項重要的電力設備試驗，用于評估消諧電阻器的性能和可靠性。試驗前需要進行一系列的準備工作，包括選擇合適的試驗設備和儀器、檢查試驗設備的狀態和性能等。在試驗過程中，需要進行試驗參數的設定和調整，以滿足試驗要求。還需要進行試驗樣品的放置和連接，確保其與試驗設備的良好連接。在試驗過程中，需要注意試驗操作規程和安全操作規范，以確保試驗的安全和有效。在試驗結束后，需要對試驗設備和樣品進行清理和整理，以便下次試驗的進行。通過消諧電阻器試驗，可以評估其在電力系統中的穩定性和可靠性，為電力設備的選型和運行提供參考依據。
消諧電阻器試驗是一項重要的電力設備試驗，通過對消諧電阻器的性能和可靠性進行評估，為電力系統的穩定運行提供保障。試驗前需要進行充分的準備工作，包括選擇合適的試驗設備和儀器、檢查試驗設備的狀態和性能等。在試驗過程中，需要注意試驗操作規程和安全操作規范，以確保試驗的安全和有效。通過消諧電阻器試驗，可以評估其在電力系統中的穩定性和可靠性，為電力設備的選型和運行提供參考依據。消諧電阻器試驗的重要性不可忽視，其應用前景廣闊，有助于提高電力系統的穩定性和可靠性。

消諧電阻器試驗規范最新版
消諧電阻器試驗規范最新版是指在電力系統中對消諧電阻器進行試驗時所需遵循的規范。消諧電阻器是一種用于消除電力系統中諧波的設備，它能夠有效地限制諧波電流的流動，提高電力系統的穩定性和可靠性。為了確保消諧電阻器的正常運行和安全性，制定了一系列的試驗規范。本文將從多個方面對消諧電阻器試驗規范最新版進行闡述。
消諧電阻器試驗規范最新版對試驗前的準備工作進行了規定。在進行試驗前，需要對消諧電阻器進行檢查，確保其外觀完好，無損壞或漏電等情況。還需要檢查電氣連接是否牢固可靠，避免出現接觸不良或短路等問題。試驗前還需要對試驗設備進行校驗和檢測，確保其準確度和可靠性。所有這些準備工作的目的是為了保證試驗的順利進行和結果的準確可靠。

2.2、tgδ及電容量

帶末屏抽頭的電容式測量高壓端對末屏采用正接法，測量接線如下：

1）主絕緣tgδ不應大于下規程中的數值，且與歷年數據比較，不應有顯著變化。

2）電容型電流互感器主絕緣電容量與初始值或出廠值差別超出±5%范圍時應查明原因。

3）當電容型電流互感器末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地

tgδ值，其值不大于2%。

4）主絕緣tgδ試驗電壓為10KV，末屏對地tgδ試驗電壓為2KV。

三、獨立型電壓互感器的試驗

3.1、繞組及末屏的絕緣電阻：

1）繞組絕緣電阻與初始值及歷次數據比較，不應有顯著變化；

2）一次繞組用2500V兆歐表二次繞組用1000V或2500V兆歐表。

3.2、tgδ及電容量

采用CVT自激法，原理圖如下圖

對于互感器本體的主電容C1和中壓電容C2，應采用介損測試儀“自激法”

在互感器的二次加壓（用100V的二次繞組）進行，接在da/dn處。

測C1時：C1的高壓側接“測量” 、C2的N點接“高壓”

測C2時：C1的高壓側接“高壓” 、C2的N點接“測量”

解開N點與X點的連接端子，X端仍舊接地。（有些沒有X點，只需將N點解開）

注意電壓不能超過3KV（一般中壓互感器的變比為13000/100V），要計算好二次加壓值。

tgδ及電容量且與歷年數據比較，不應有顯著變化。

原始記錄與正式報告

對原始記錄與正式報告的要求

（1）原始記錄的填寫要字跡清晰、完整、準確，不得隨意涂改，不得留有空白，并在原始記錄上注明使用的儀器設備名稱及編號。

（2）將試驗數據與規程及歷史數據進行比較，無明顯變化，否則要查明原因。

（3）試驗結束后，及時出具正式報告并存檔。

1）測量繞組的絕緣電阻；
