中試控股技術研究院魯工為您講解：非線性電阻器測試儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

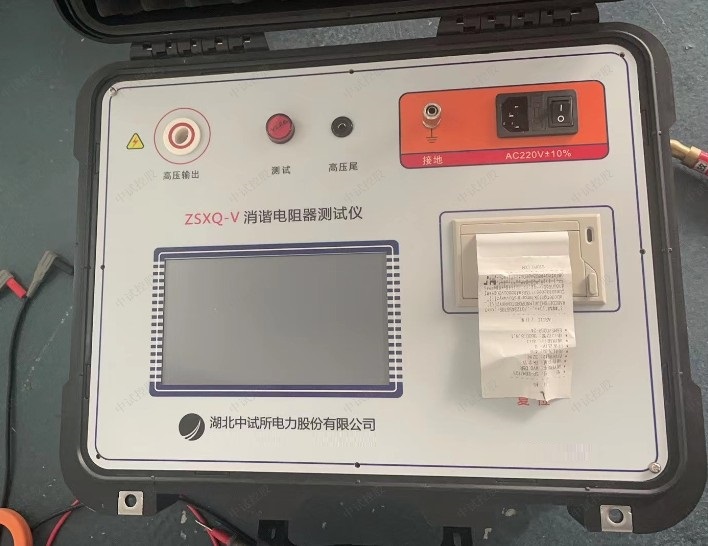

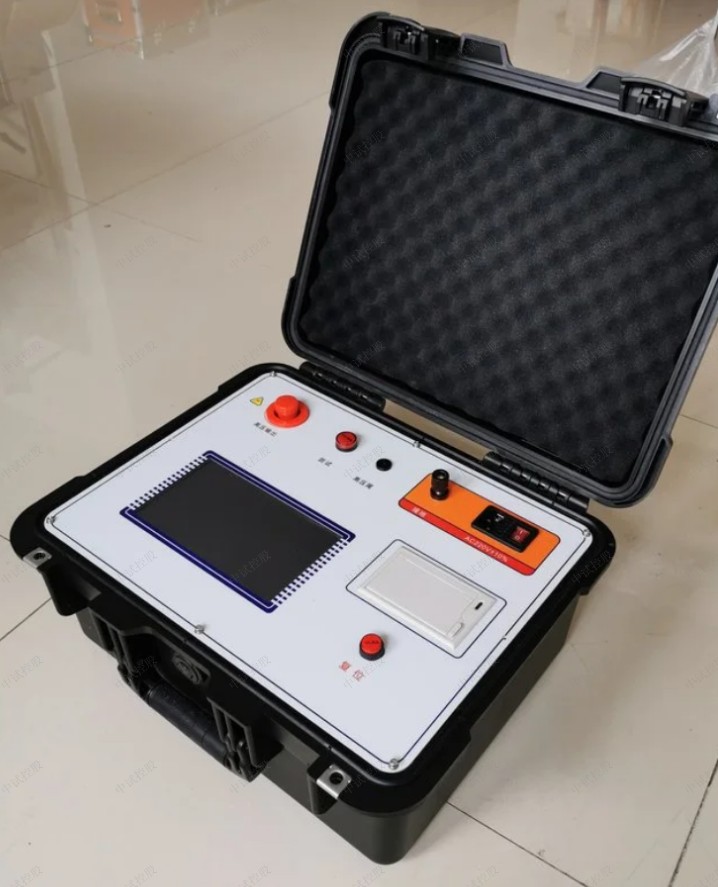

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器試驗規范最新版對試驗過程中的操作要求進行了規定。試驗操作人員需要具備一定的電力系統知識和操作技能，熟悉試驗設備的使用方法和操作流程。在試驗過程中，需要按照規范要求進行試驗參數的設置和調整，確保試驗結果的準確性。還需要注意試驗設備和試驗對象的安全性，避免發生意外事故。試驗過程中的操作要求的嚴格執行，能夠有效地保證試驗的準確性和安全性。
消諧電阻器試驗規范最新版對試驗結果的評定和記錄進行了規定。試驗完成后，需要對試驗結果進行評定和分析，判斷消諧電阻器的性能和運行狀態是否符合要求。評定結果需要記錄在試驗報告中，包括試驗參數、試驗結果、評定結論等內容。試驗報告需要、準確地記錄試驗過程和結果，為后續的維護和管理提供依據。
消諧電阻器試驗規范最新版對試驗后的處理和維護進行了規定。試驗完成后，需要對試驗設備進行清理和保養，確保其正常運行和長期可靠性。還需要對試驗報告進行歸檔和管理，方便以后的查閱和使用。還需要對試驗結果進行分析和，為電力系統的優化和改進提供參考。
消諧電阻器試驗規范最新版在試驗前的準備工作、試驗過程中的操作要求、試驗結果的評定和記錄、試驗后的處理和維護等方面都進行了規定。遵循這些規范能夠確保消諧電阻器的正常運行和安全性，提高電力系統的穩定性和可靠性。對于電力系統的運維和管理人員來說，熟悉并遵循消諧電阻器試驗規范最新版是非常重要的。

消諧電阻器試驗規范要求
消諧電阻器試驗規范要求是指對消諧電阻器進行試驗時，所需遵守的一系列規范和要求。消諧電阻器是一種用于消除電力系統中諧波的裝置，它能夠有效地降低諧波電流的幅值，保證電力系統的正常運行。為了保證消諧電阻器的質量和性能，制定了相應的試驗規范要求。本文將從多個方面對消諧電阻器試驗規范要求進行闡述。
消諧電阻器試驗規范要求對試驗環境進行規定。試驗環境的穩定性對試驗結果的準確性有著重要影響。試驗規范要求在試驗過程中，試驗環境的溫度、濕度、氣壓等參數必須滿足一定的要求。試驗現場應保持整潔，避免雜物對試驗結果產生干擾。
消諧電阻器試驗規范要求對試驗設備和儀器進行規定。試驗設備和儀器的準確性和可靠性對試驗結果的準確性有著重要影響。試驗規范要求試驗設備和儀器必須符合相關的國家標準，并且需要定期進行校準和檢驗。試驗設備和儀器的使用方法和操作要求也需要在試驗規范中進行明確。
消諧電阻器試驗規范要求對試驗過程進行規定。試驗過程的規范性和一致性對試驗結果的可比性和可靠性有著重要影響。試驗規范要求試驗過程必須按照一定的順序進行，試驗人員必須按照規定的步驟進行操作，并且需要記錄試驗過程中的關鍵參數和數據。試驗規范還要求在試驗過程中需要進行多次重復試驗，以確保試驗結果的準確性和可靠性。
消諧電阻器試驗規范要求對試驗結果的評定和判定進行規定。試驗結果的評定和判定是試驗的最終目的，也是試驗規范的核心內容。試驗規范要求對試驗結果進行分析和判定，以確定試驗對象是否符合相關的技術要求和標準。試驗規范還要求對試驗結果進行記錄和歸檔，以便后續的參考和分析。
消諧電阻器試驗規范要求從試驗環境、試驗設備和儀器、試驗過程以及試驗結果的評定和判定等多個方面對試驗進行規范和要求。只有按照規范要求進行試驗，才能保證試驗結果的準確性和可靠性，從而保證消諧電阻器的質量和性能。消諧電阻器試驗規范要求的制定和執行，對于提高電力系統的穩定性和可靠性具有重要意義。
