中試控股技術研究院魯工為您講解：實用的電機性能綜合試驗臺

中試控股是電機性能試驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

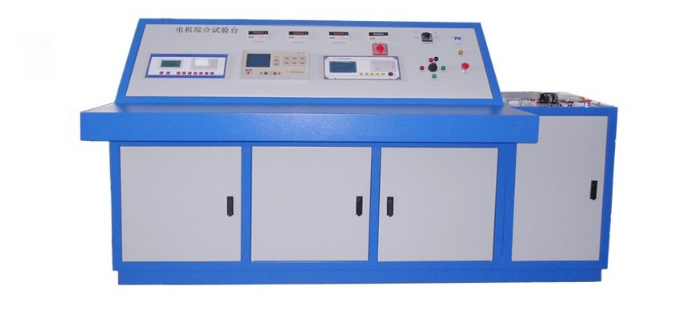

ZSDJ-III智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-III智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

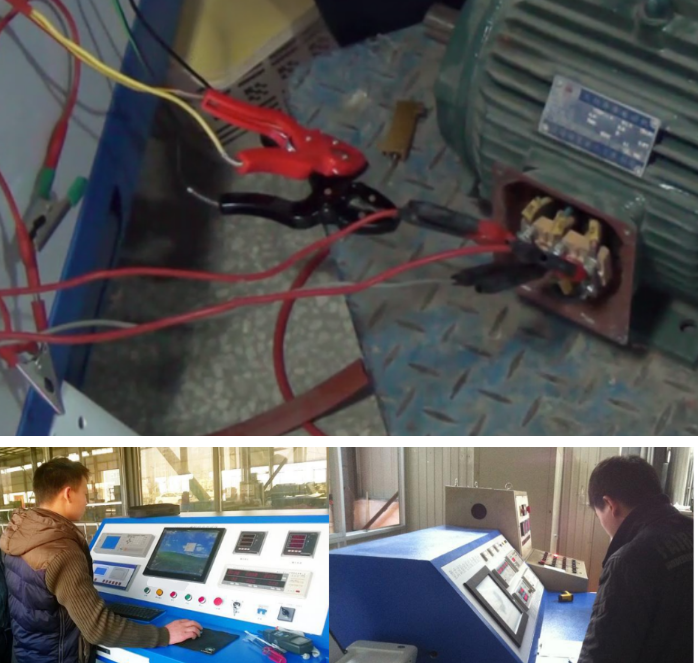

電機綜合測試臺是成套裝置，系統采用工控計算機控制，集成了直流電阻，耐壓、匝間、空載，溫度，轉速，振動等多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，主要用于交流電機的常規試驗或大修、出廠試驗。
1、中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道
2、電機交流耐壓裝置為便攜式可任意移動
3、容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等
電氣強度：量程0-10mA
測試條件：施加電壓0-3KVAC可調,精度1%
絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%
冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%
低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%
堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%
空載功率：量程0-100KW,測試條件額定電壓,精度1%
空載電流：量程ACO-200A,測試條件額定電壓,精度1%
泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%
匝間絕緣：測試條件0.5-3.5AV,精度1%

測試單元的技術參數要求及說明

1、操作臺要求

微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、工業液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕，同時要求打印機在未使用時可封閉于操作臺架內；試驗臺內集成三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等。

2、測量方式：采用微機測量

測量回路配置電流、電壓互感器和傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務。

3、控制方式：采用PLC  直接控制

采用系列 PLC 進行聯鎖控制（或 AC－II 自動控制器），聯鎖程序可根據用戶的要求自

由編輯、修改，控制系統性能穩定、系統可擴展性好。

4、操作方式：手動操作和自動操作方式并存

為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存的方式，不便采用自動控制或微機出現故障時可以采用手動操作進行試驗。

5、試驗數據處理：試驗結果保存在工控機內

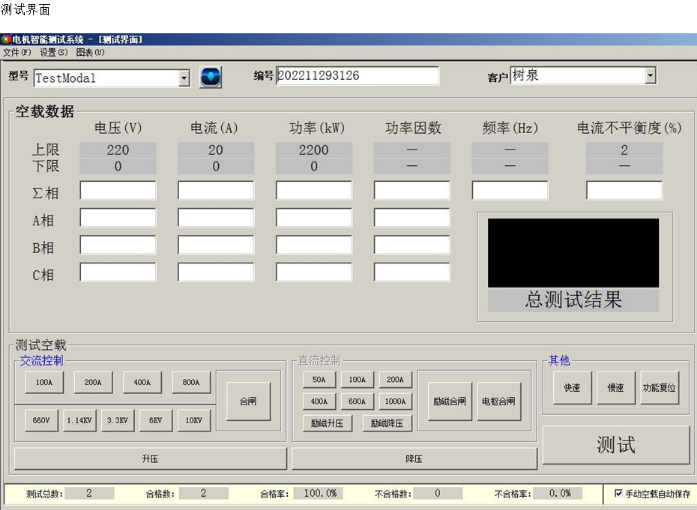

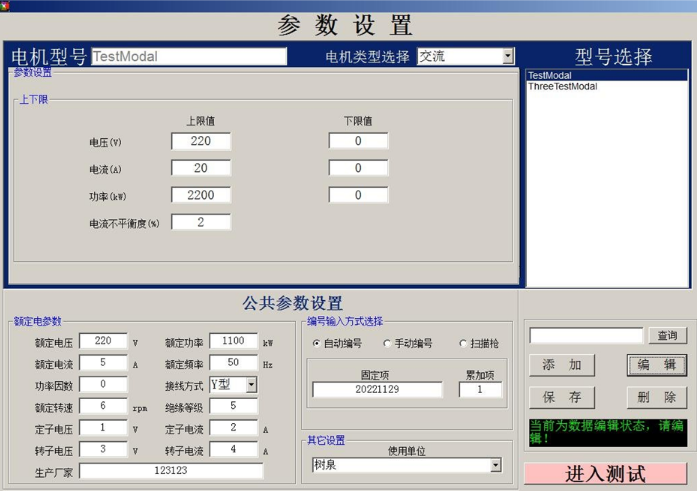

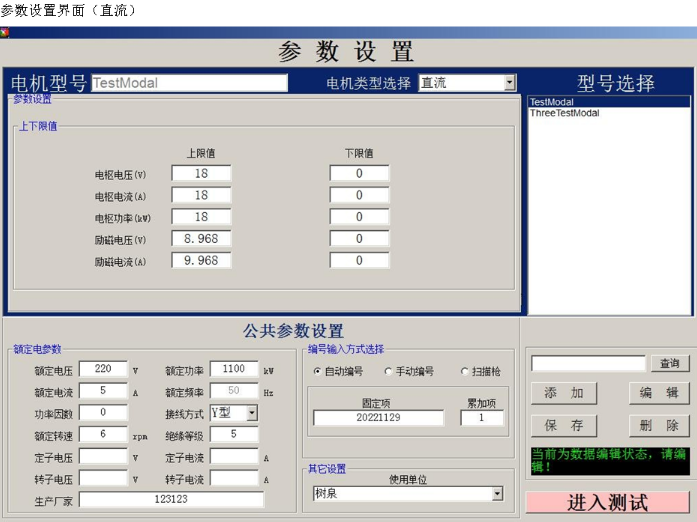

微機試驗臺配置原裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，手動測量的數據由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成軟件并提供輸出打印功

能。

6、電源：采用單調壓器（無變壓器）輸出模式。

3.讀書范圍要大，最好能采用量程為0-10000MΩ以上的兆歐表。

4.測量水內冷發電機定子繞組的絕緣電阻，在充水情況下必須使用專用的水內冷電機絕緣測試儀。



測量方法有

1. 氣冷發電機絕緣電阻測試

2.水內冷定子繞組絕緣電阻測試



注意事項

1. 正確選用兆歐表額定電壓。

2.試驗時被試相接L端子，非被試相短接接地，再接E端子，屏蔽接G端子。

3.測試前后都應充分放電，以保證數據的準確性。

一、試驗目的

      空載特性是發電機的一個基本特性，空載特性試驗是發電機在空載和額定轉速情況下，測得定子電壓與轉子電流關系的試驗，其目的如下：

1）測定發電機的有關特性參數，如電壓變化率，縱軸同步電抗，短路比，負載特性等。

2）利用三相電壓表讀數，判斷三相電壓的對稱性。

3）結合空載試驗進行定子繞組層間耐壓試驗。

4）將測量結果進行比較，可以作為分析轉子有無層間短路的參考。



二、試驗接線及試驗方法

試驗接線如下圖所示



     所用的表計和分流器的準確級最好在0.5級以上，轉速可用攜帶式轉速表或頻率表測量。試驗時，啟動機組達額定轉速，如不容易調整到額定轉速時，檢查三相電壓是否平衡，并巡視發電機及其母線設備，同時注意觀察機組震動情況，軸承溫度，電刷的工作情況以及有無不正常的雜音等，然后升到額定電壓。



       當轉速，發電機定子電壓額定值時，可在磁場變阻器空載位置處作上記號。然后慢慢將電壓降至近于0。每經過額定電壓的10%-15%記錄一次表計讀數。再逐漸升高電壓，升壓時和降壓時一樣，每隔一定電壓既記錄一次。定子電壓一般升到額定值為止，如果空載試驗與層間耐壓試驗一起進行，則可以升到1.3倍的額定電壓，并在此電壓下停留5分鐘，再逐漸減低電壓。電壓降到近0時，再切斷勵磁電流，并記錄參與電壓值。

    電能在生產、傳輸、分配、使用、控制及能量轉換等方面極為方便。在現代工業化社會中，各種自然能源一般都不直接拖動生產機械，而是先將其轉換為電能，然后再將電能轉變?yōu)樗枰哪芰啃螒B(tài)（如機械能、熱能、聲能、光能等）加以利用。
