ZSDDG三相大電流發生器

使

用

說

明

書

目    錄

一、概述... 2

二、技術參數及規格... 2

三、面板及結構... 3

四、使用方法... 5

五、電氣原理圖... 6

六、注意事項... 7

七、運輸、貯存... 7

概述

大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。

技術參數及規格

型   號	輸 出 容  量 （kVA）	輸出 電流 （A）	電源電壓 （V）	開口電壓 （V）	電 源 相 數		備  注

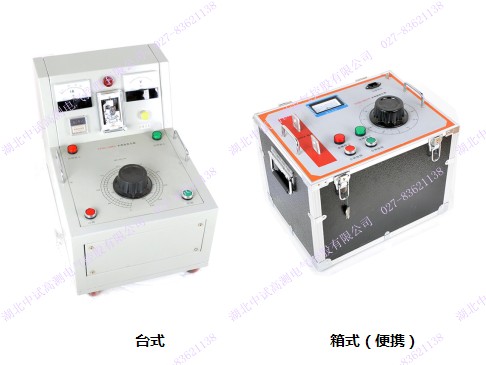

ZSDDG-3/500	9	500	380	6		3	整體式（箱式或臺式）
ZSDDG-6/1000	18	1000	380	6		3	整體式（箱式或臺式）
ZSDDG-9/1500	27	1500	380	6		3	整體式
ZSDDG-12/2000	36	2000	380	6		3	整體式或 分體式
ZSDDG-15/2500	45	2500	380	6		3	整體式或 分體式
ZSDDG-18/3000	54	3000	380	6		3	整體式或 分體式
ZSDDG-24/4000	72	4000	380	6		3	分體式
ZSDDG-30/5000	90	5000	380	6		3	分體式
ZSDDG-36/6000	108	6000	380	6		3	分體式
ZSDDG-48/8000	144	8000	380	6		3	分體式
ZSDDG-60/10000	180	10000	380	6		3	分體式
ZSDDG-72/12000	216	12000	380	6		3	分體式
ZSDDG-90/15000	270	15000	380	6		3	分體式

注：開口相電壓可擴展，輸出量隨著調整。

面板及結構

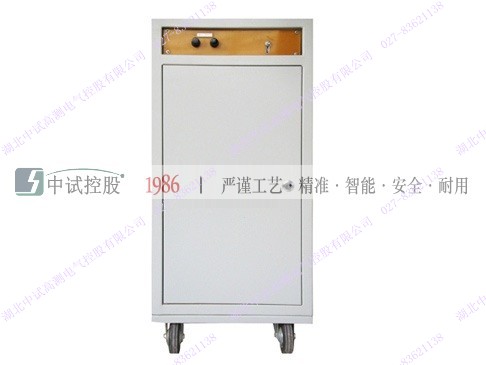

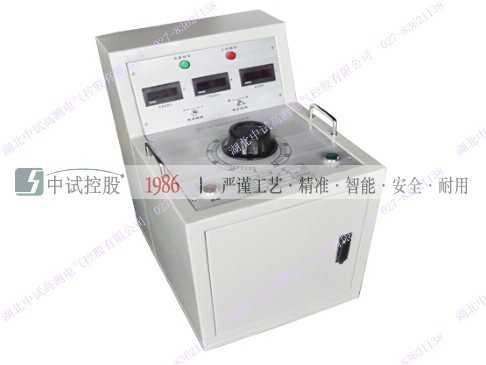

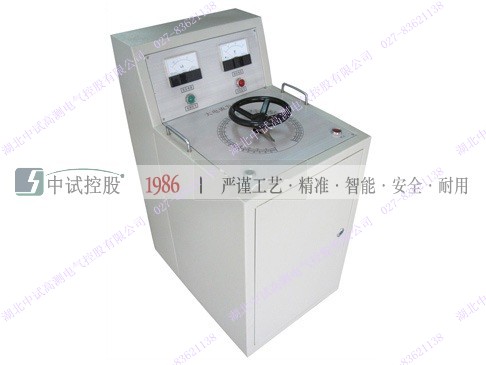

本產品由控制臺、大電流發生器主體組成?？刂婆_由全金屬外殼及鋁合金拉絲面板組合而成,具有結構合理、外形美觀、且移動方便等特點。

控制臺面板元件及背板接線端子說明如下：

1-  A相大電流指示           2-B相大電流指示

3-C相大電流指示            4- A相小電流指示

5- B相小電流指示           6- C相小電流指示

7-電源指示                 8- 零位指示

9-工作指示                 10- A相電流轉換

11-B相電流轉換            12-C相電流轉換

13-輸出調節                14-啟動按鈕

15-停止按鈕                16-電源輸入端子

17-電源輸出端子            18-電流采樣航插

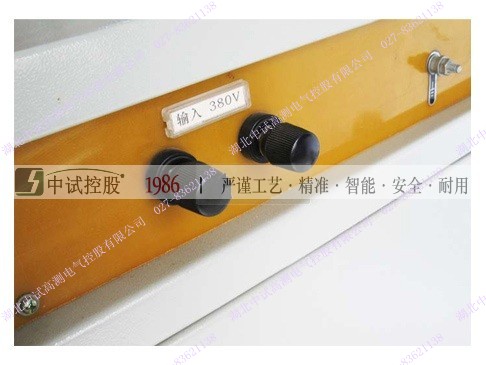

大電流發生器主體DDK接線端子說明如下：

19-電源輸入端子

20-電流采樣航插

21-大電流輸出端子

使用方法

1．按照調試要求,將升流器及被試品接好,并接好電源。如下圖所示。

2．將調壓器的輸出調節手柄逆時針調到零位。

3．根據被試品所需電流的大小選擇好電流轉換開關的位置。

4．合上電源,綠燈亮，黃燈亮。

5．按下啟動按鈕,工作指示燈紅燈亮。

6．順時針調節調壓器輸出手柄，觀察電流表的示值，直到所需電流。

7．逆時針調節調壓器輸出手柄直至零位，黃燈亮。

8．按下停止按鈕，紅燈滅，試驗完畢。

電氣原理圖

元件說明：

FU1 ,FU2 ,FU3————120A主回路保險

FU4,FU5------4A控制回路保險

KM1----------主回路接觸器線圈

KM11～KM15----------KM1觸點

SQ--------零位開關                SB1-----啟動按鈕

SB2---------停止按鈕               T-------三相調壓器

B--------升流器主體DDK           A相S1------A相電流轉換開關

B相S2------B相電流轉換開關      C相S3----C相電流轉換開關   PA1-----各相大電流指示            PA2------各相小電流指示

TA1～TA3-------電流互感器

注意事項

1．電源插座內置保險，如果保險熔斷可將保險盒向上拔出更換保險。

2．為了保證安全，在使用之前，設備務必接地，調壓器務必置于零位。

3．設備應置于干燥清潔廠所使用，且日常做好設備的維修保養。

4．請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。

5．為發揮本產品的優秀性能,在使用本公司產品前請仔細閱讀使用說明書。



運輸、貯存

    ■運輸

    設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。

運輸設備途中，儀器面板應朝上。

    ■貯存

    設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
