怎么使用微機繼電保護測試儀來搜索阻抗邊界？

時間：2021-11-03

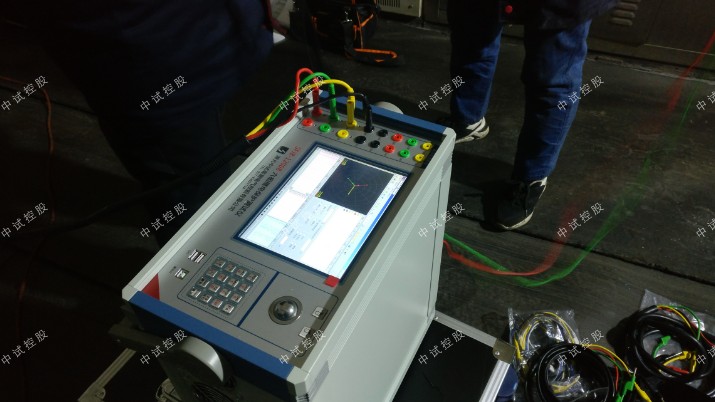

電力工作者在工作中，經常需要對高壓變壓器、繼電器、發電機進行試驗，判斷設備性能的好壞，而這些設備的阻抗試驗，是一個非常常規的試驗項目，需要電力工作者熟練掌握，本文就來給大家簡單介紹如何使用微機繼電保護測試儀來進行搜索阻抗的邊界。

中試控股技術博士為您解答：選擇“搜索阻抗邊界”測試項目時，需設置放射狀掃描線，如右圖所示。掃描線的設置參照以下方法：

掃描中心：掃描中心應盡可能設置在保護的理論阻抗特性圖的中心位置附近。掃描中心可以直接輸入數據，也可以用鼠標直接點擊選擇掃描中心。修改掃描中心后，坐標系的坐標軸將自動調整，以保證掃描圓始終在圖形中心位置，即掃描中心在圖形中心。

掃描半徑：掃描半徑應大于保護阻抗整定值的一半，以保證掃描圓覆蓋保護的各個動作邊界。搜索時是從非動作區（掃描線外側點）開始掃描。試驗期間，如果發現在掃描某條搜索線的外側起點時，保護就動作了，則說明這條掃描線沒有跨過實際的阻抗邊界，即整個搜索線都在動作區內，不符合“每條搜索線都應一部分在動作區內，另一部分在動作區外”的原則。這時，請適當增大“掃描半徑”。

掃描步長：只對“單向搜索”方式有效，直接影響“單向搜索”方式時的測試精度。

掃描范圍：默認情況下都是按100%的范圍掃描。設置適當的掃描范圍，往往可以躲過別的段阻抗保護誤動作。例如，設掃描范圍為80%，搜索線如右圖。

搜索角度：通過設置起始角度、終止角度以及角度步長來設置系列搜索線。如果角度步長設置得很小，雖然搜索出的點很多，有利于提高邊界搜索精度，但也會大量增加試驗時間，實際測試時請選擇適當的角度步長。

自動設置掃描參數：在整定參數頁中，設定好整定阻抗值后，軟件將根據整定阻抗值自動計算出掃描中心位置和掃描半徑的經驗值。該值如果仍有不合適，可以在此基礎上進行調整。

微機繼電保護測試儀的阻抗試驗，不同的廠家的產品，試驗的方式都是大同小異的，電力工作者在工作中，需要具體問題具體分析，根據實際需要來進行試驗工作，避免失誤。
