怎么才能快速進行電纜識別工作

時間：2021-11-06

中試控股技術博士為您解答：電力工作者在工作中，經常需要在一大堆電力電纜中，快速找到目標電纜，如果一旦識別錯誤，錯誤的掐斷正確的電纜線，就會給輸電線路造成非常大的損失，那么怎么樣才能快速進行電纜識別工作呢？

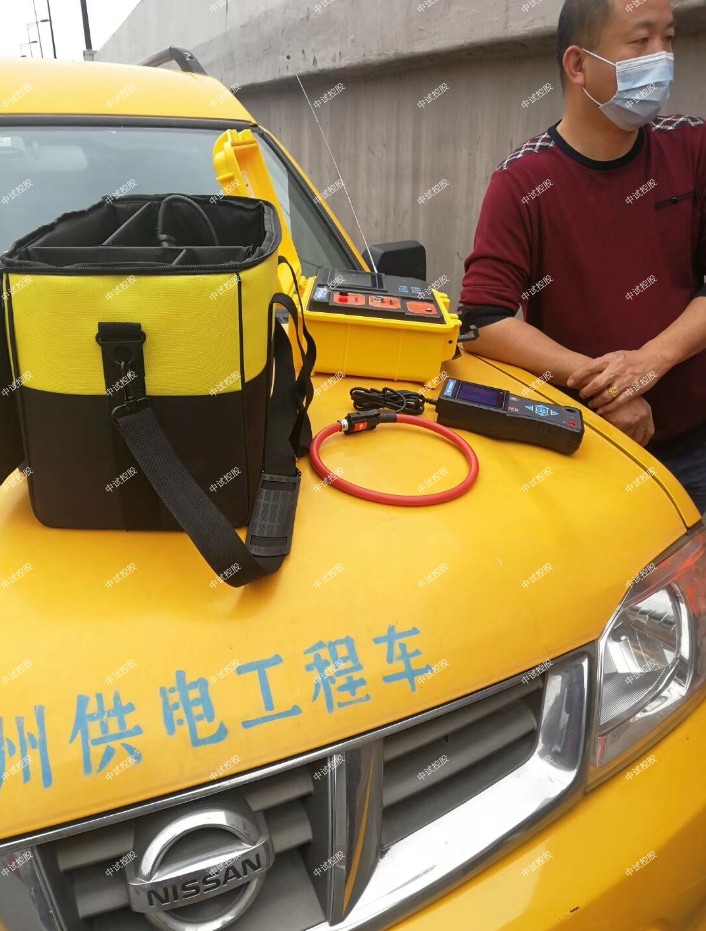

想要快速而準確的進行電纜識別工作，需要先準備相應的電力設備，而電纜識別儀就是專門用來進行電纜識別工作的，該儀器可以快速、準確的識別目標電纜，在電力行業有著不錯的應用和口碑。

快速識別電纜的方法是：

1、拆開電纜兩端的接地銅辮子(如果有困難，可以只拆開近端的)。

2、發射機黑色測試線接系統地。

3、發射機紅色測試線接電纜線芯，接一相即可。

如果識別故障電纜，紅色測試線要接在絕緣電阻最高的那一相上。需要先做導通試驗，確保該相沒有斷線。如果是故障電纜，故障點處一般燒毀的很嚴重。使用電纜故障測試儀的高壓單元，采用周期放電模式給故障相施加高壓脈沖。故障點處會發出響亮的放電聲、并伴有放電火花。這種情況就沒有必要使用本儀器識別了。

4、把紅色測試線所接的那一相線的遠端接地。

5、在發射機一端用柔性線圈卡住電纜有鎧裝或銅屏蔽的部位（如果有困難，就卡住發射機的紅色連接線）；柔性線圈接口上的箭頭指向電纜遠端；調節增益，讓彩色電子表盤指示8或9，綠色光柵順時針動態指示。屏幕下方顯示“電纜識別成功”，并伴有“嘀”提示音。

6、在需要識別的地方，讓柔性鉗上的箭頭指向遠端，用柔性線圈依次卡住每一根電纜，觀察液晶，等待顯示測量結果。當綠色光柵順時針動態指示，下方顯示“電纜識別成功”，并伴有“嘀”提示音時，證明這條電纜就是目標電纜；當紅橙色光柵逆時針動態指示，下方顯示“非目標電纜”，或者沒有光柵指示，下方顯示“無識別信號”，沒有“嘀”提示音，則證明是其他電纜?！班帧碧崾疽繇懫痖g隔為2秒和1秒。

7、將紅色鱷魚夾線接入接收機對應的紅色U端口，黑色鱷魚夾線接入對應的黑色COM端口。

8、紅色線連接電纜線芯，黑色線連接系統地。如果線纜帶有電壓，則液晶顯示當前交流電壓值；如果沒有交流電壓，則顯示0V。

按照上面的步驟，再配合適當的儀器，就可以快速的進行電纜識別工作，還是很簡單的，電力工作者需要熟練掌握。
