微機繼電保護測試儀怎么做突變量啟動試驗
時間：2021-11-11

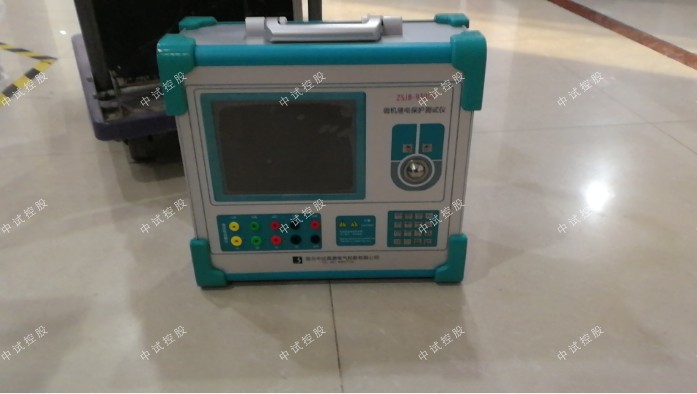

中試控股技術博士為您解答：微機繼電保護測試儀是一款比較常規的高壓電力試驗設備，主要用來進行高壓電力變壓器、繼電器的性能試驗，具有精度高、速度快、方便可靠等優點，很受廣大電力工作者的歡迎，本文就以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀怎么做突變量啟動試驗。
選擇突變量啟動時，試驗過程中每次都是先輸出故障前狀態量，然后再輸出試驗所設定的電壓電流量，為了滿足某些保護對突變量啟動的需要，此時需要設定“故障前時間”。若不選突變量啟動，則“故障前時間”無效（自動為0），試驗時每次直接輸出試驗所設定的電壓電流量，并且連續變化。
中試控股技術博士為您解答：以“測電壓”為例，突變量的意義可以用右圖表示。點擊“開始試驗”按鈕后，測試儀先輸出正常的電壓，并維持至“故障前電壓”結束；后輸出“故障電壓1”（界面上設置的故障電壓），并維持至“最大故障時間”結束；后測試儀短暫停止輸出（當“試驗間斷時間”不為0時）。
之后，測試儀再次輸出正常的電壓，并維持至“故障前電壓”結束；后輸出“故障電壓2”（變量變化了一個步長之后的電壓），并維持至“最大故障時間”結束；后測試儀短暫停止輸出（當“試驗間斷時間”不為0時）。如此循環輸出。
這樣，測試儀的輸出總是從正常電壓100V突變到故障電壓。自動測試出方向性保護的兩個動作邊界，并且自動計算出最大靈敏角。在“顯示動作角矢量圖”的顯示方式下，從主界面右側的圖中可以很直觀地觀察到兩條邊界線和最大靈敏線。
考慮到保護一般采用90°接線方式，所以測試時也一般取線電壓和第三相的相電流，如取電壓UAB，電流IC。有時也可以選一相電壓和一相電流進行試驗，但一般不選線電流。注意，所選電壓電流的值可以設定，但未被選擇的各相電壓值均等于額定電壓，角度保持對稱，未被選擇的各相電流均為0。
微機繼電保護測試儀是一款比較常規的高壓電力試驗設備，因此電力工作者需要熟練掌握其試驗的方法。
