真空度測試儀的試驗方法

時間：2021-11-17

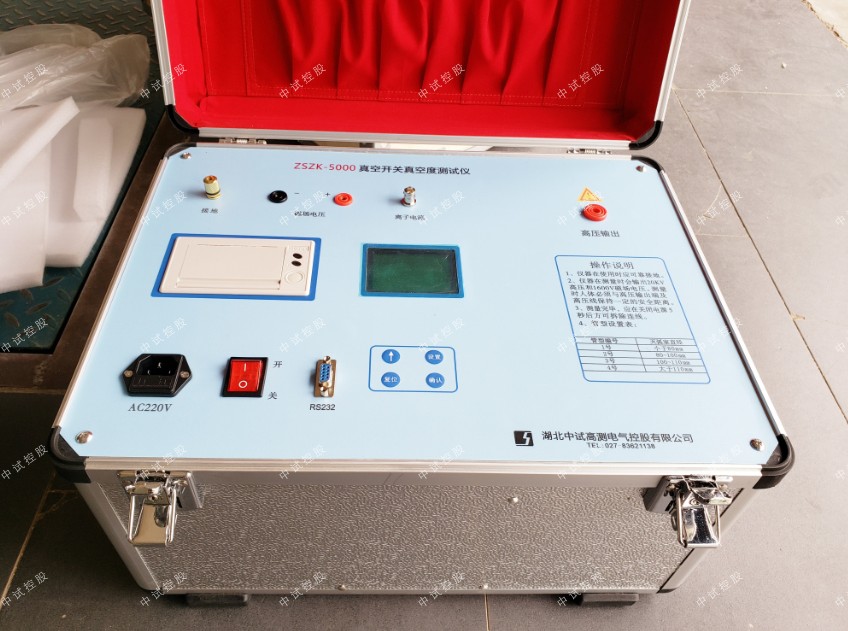

中試控股技術博士為您解答：壓開關的真空度是一個比較常見的高壓開關參數，需要定期檢測，用來判斷高壓開關的性能，因此需要用到高壓開關真空度測試儀，本文就以真空度測試儀的試驗方法.

1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。

2、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。

3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面3，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。

4、設置管型。選擇“設置管型”功能后,按確認鍵,屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：

滅弧室直徑≤80mm 1號管型

80＜滅弧室直徑≤100mm 2號管型

100mm＜滅弧室直徑≤110mm 3號管型

110mm＜滅弧室直徑 4號管型

注意：一般情況下玻璃管的壁厚為5mm,陶瓷管的厚度為10mm。

先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。

5．真空度測量。在進行測量前必須先進行管型設置）。按確認鍵返回界面選擇“測量”按確認鍵,進行真空度測量。

6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。

高壓開關真空度測試儀是一個比較常用的高壓電力試驗設備，電力工作者需要熟練掌握其試驗方法。
