微機繼電保護測試儀距離保護試驗如何設置參數

時間：2021-11-19

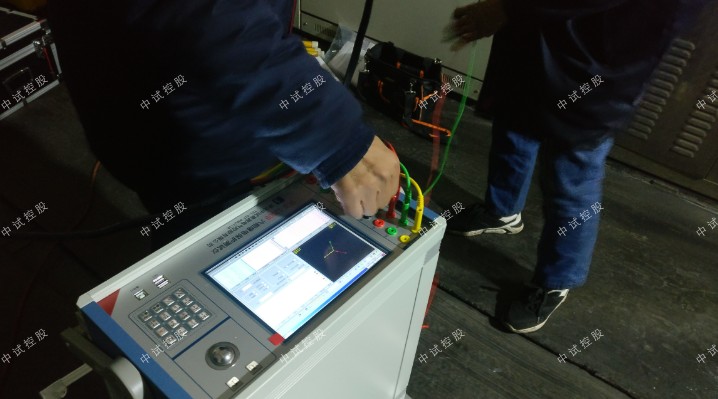

中試控股技術博士為您解答：電力繼電器和變壓器長時間使用之后，需要定期進行性能檢測，因此需要用到微機繼電保護測試儀，而距離保護試驗是微機繼電保護測試儀比較常規的一個試驗項目，本文就以0微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀距離保護試驗如何設置參數。

Kr：用于計算零序補償系數（Kr／Kx），如果定值所給的參數形式與此不同，可按如下公式進行轉換：Kr = ( R0 / R1 – 1 ) / 3，考慮到一般情況下，電力系統假定零序阻抗 Z0 和正序阻抗 Z1 的阻抗角度相等，通常取0.667 。如果定值單中不是給出電阻和電抗的值，而是正序和零序阻抗，以及正序和零序靈敏角，則應將它們轉換成電阻和電抗，再代入上述公式進行計算。對某些保護以Ko、Φ方式計算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，則Ko為一實數，此時需設置Kr＝Kx＝Ko 。

Kx：用于計算零序補償系數（Kr／Kx），如果定值所給的參數形式與此不同，可按如下公式進行轉換：Kx = ( X0 / X1 – 1 ) / 3，考慮到一般情況下，電力系統假定零序阻抗 Z0 和正序阻抗 Z1 的阻抗角度相等，通常取0.667 。如果定值單中不是給出電阻和電抗的值，而是正序和零序阻抗，以及正序和零序靈敏角，則應將它們轉換成電阻和電抗，再代入上述公式進行計算。對某些保護以Ko、Φ方式計算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，則Ko為一實數，此時需設置Kr＝Kx＝Ko 。

Ux為第四路電壓通道，共有9種模式：

0 不輸出電壓。

+3Uo 三相交流電壓的矢量和。

-3Uo 三相交流電壓矢量和的反相輸出。

+√3×3Uo √3倍的三相交流電壓的矢量和。

-√3×3Uo √3倍的三相交流電壓矢量和的反相輸出。

Ua 輸出A相電壓。

Ub 輸出B相電壓。

Uc 輸出C相電壓。

自定義輸出自定義的電壓和角度。

額定頻率：在額定狀態時工作的頻率，一般為50Hz。

額定電壓：在額定狀態時輸出的電壓值，一般為57.740V。

負荷電流：與故障后的短路電流相比，負荷電流很小，一般為0A。

故障前時間：每次子試驗項目測試前，測試儀均輸出一段時間的故障前狀態（即空載狀態），以保證保護接點可靠復歸，且重合閘準備完畢。故，該時間的設置一般大于保護的復歸時間（含重合閘充電時間），通常取20～25 秒左右。

跳閘延時：模擬斷路器的跳閘動作時間，測試儀根據開入量的連接，一旦接受到保護的跳閘信號，經過“跳閘延時”后，方進入跳閘后的電壓電流狀態。

合閘延時：模擬斷路器的合閘動作時間，測試儀根據開入量的連接，一旦接受到保護的合閘信號，經過“合閘延時”后，方進入合閘后的電壓電流狀態。

防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。

PT安裝位置：PT安裝在“母線側”時，測試儀接到跳閘信號后仍然給出三相額定電壓。PT安裝在“線路側”時，測試儀接到跳閘信號后輸出電壓為零。一般地，220KV 以下的保護，PT 位于母線側。

故障性質：選擇“瞬時性”故障時，測試儀在整個試驗過程中只輸出一次故障量，當測試儀接收到保護的動作信號，或者達到所設置的“故障持續時間”后，停止輸出故障量，而轉為輸出正常的電壓、電流，之后即便接收到其它開入量信號，測試儀仍然維持正常量輸出不變。選擇“永久性”故障時，測試儀按以下順序輸出：開始試驗（輸出正常量）―→輸出界面上所設置的第一次故障量―→接收到保護跳閘動作信號（輸出正常量）―→接收到重合閘動作信號（再次輸出界面上所設置的故障量）―→再次接收到保護跳閘動作信號（再次輸出正常量，并不再改變，等待停止試驗）。如果需要對保護的后加速功能進行試驗，一般應選擇永久性故障。

跳閘方式：用于定義開入量A、B、C三端子是作為“跳A”、 “跳B”、 “跳C”端子還是“三跳”端子。若設為“分相跳閘”時，則單相故障時可以模擬只跳開故障相。即這種情況下，“跳A”、“跳B”、“跳C”哪幾個信號到，模擬哪幾相跳開。若設為“三相跳閘”時，則不管哪個開入量收到信號，三相均同時跳開。

故障阻抗倍數：各段阻抗定值的測試倍數，倍數可由用戶任意設置。

故障類型：各段需要進行測試的故障類型，可以設置各個故障類型的故障方向。

微機繼電保護測試儀距離保護試驗是一個比較常規的試驗，電力工作者需要熟練掌握其參數設置方法。
