串聯諧振試驗裝置如何設置試驗參數

時間：2021-11-25

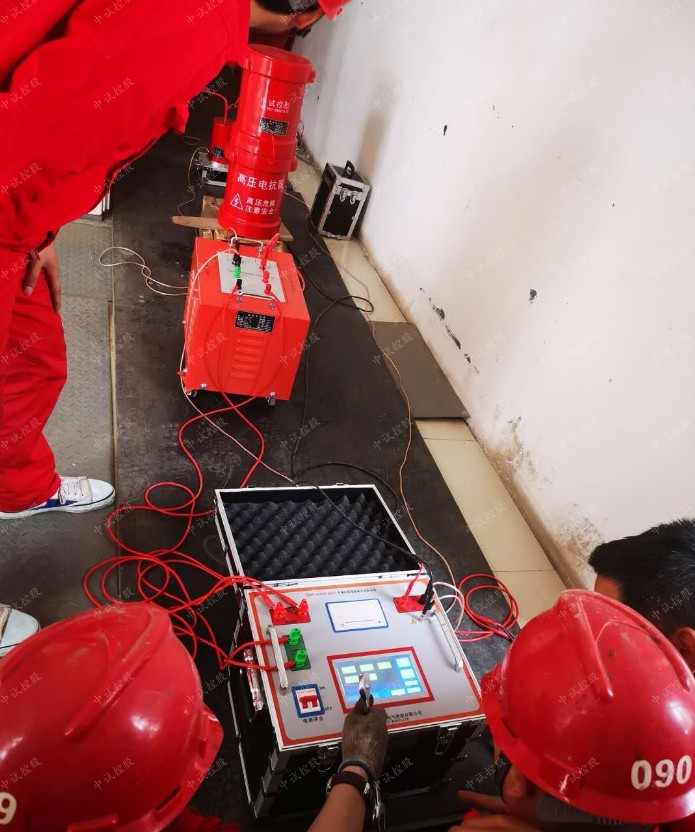

中試控股技術博士為您解答：高壓電纜在使用之前，需要先確定其諧振點，因此需要先進行串聯諧振試驗，而串聯諧振試驗裝置在使用的時候，是需要先設置參數的，因此本文就以串聯諧振試驗裝置為例，來給大家簡單介紹串聯諧振試驗裝置如何設置試驗參數。

在每次試驗前必須正確設置當次試驗的各種參數！

起始頻率：選擇自動調諧時的啟動頻率，下限頻率最高為20Hz，上限頻率最低為200Hz。

終止頻率：選擇自動調諧時的結尾頻率，下限頻率最高為100Hz，上限頻率最低為300Hz。

1．設置"起始頻率"不可高于"終止頻率"。

2.當?shù)谝淮卧囼灂r建議采用30Hz～300Hz進行掃描。

3.當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。

起始電壓：設置調諧時輸入電壓的初此值。

1.對Q值較低的試品如發電機、電動機、架空母線，初此值設定為50～70V；

2.對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為30～50V。

第一階段試驗電壓：設置試驗電壓的第一階段值。

第一階段試驗時間：設置第一階段試驗電壓的耐壓時間。

第二階段試驗電壓：設置試驗電壓的第二階段值。

第二階段試驗時間：設置第二階段試驗電壓的耐壓時間。

第三階段試驗電壓：設置試驗電壓的第三階段值。

第三階段試驗時間：設置第三階段試驗電壓的耐壓時間。

我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低2％Ue。

如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0。

分壓器變比：電容分壓器的變比值，分壓器四串聯變比為6000，“分壓器變比”設置為6000（一般出廠已設置好）；分壓器單節變比為1500，如果使用單節“分壓器變比”設置為1500；分壓器兩串聯變比為3000,如果使用兩節“分壓器變比”設置為3000；

過壓保護：設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。

過流保護：設置低壓輸出電流的最高值。

在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。

閃絡保護：設置擊穿電壓的誤差值,且當閃絡后液晶顯示屏須重新啟動

ENT：確認鍵。

看來，串聯諧振試驗裝置的參數設置還是比較簡單的，在設置的時候，需要根據被試品的電壓等級來，在試驗的時候才能達到應有的效果。
