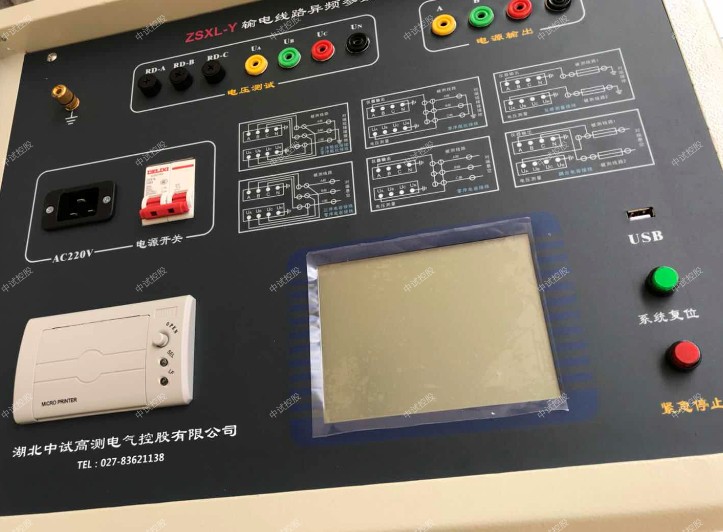

工頻輸電線路參數測試儀的基本簡介以技術參數說明

時間：2021-12-02

中試控股技術博士為您解答：在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，最后用指針式的高精度電壓表、電流表、功率表測量各個電參數，最后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大，重量大，需要吊車配合工作，十分不利于現場測量。

儀器工作電源	AC 220V ± 10% ，1A ，50Hz
儀器信號電源	信號電壓，三相，AC 0 ～ 300V ，50Hz(由選配的三相調壓器提供)
儀器信號電源	信號電流，三相，AC 0 ～ 40A（有效值）(由選配的三相調壓器提供)
測量范圍	正序電容零序電容耦合電容	正序阻抗零序阻抗互感電抗	阻抗角
測量范圍	50μF	0.1～400Ω	0°～360°
測量分辨率	0.1μF	0.01Ω	0.01°
測量準確度	≥1μF時,±1%讀數,±0.01μF ＜1μF時,±2%讀數,±0.01μF	≥1Ω時,±1%讀數,±0.01Ω ＜1Ω時,±2%讀數,±0.01Ω	電壓＞10V時,±0.2° 電壓0.2 V ～10V時,±0.3°
尺寸及重量	313mm×261mm×237mm;重量：12㎏
儀器使用環境	環境溫度：-15℃—＋40℃ 相對濕度：＜90%

工頻輸電線路參數測試儀能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、正序阻抗、零序電容、零序阻抗、互感和耦合電容等）。本儀器完全滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。
