配電網電容電流測試儀的基本簡介及技術參數詳情
時間：2021-12-03
中試控股技術博士為您解答：前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。

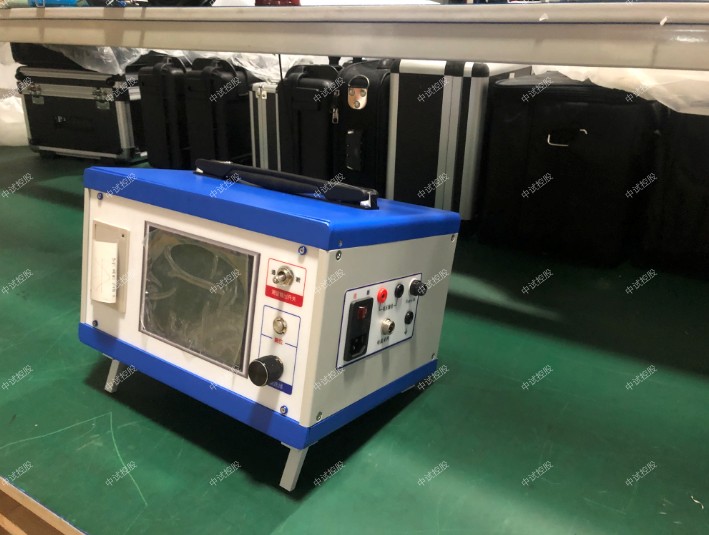

中試控股技術博士為您解答：全自動電容電流測試儀，直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該儀器無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。
| 項 目 | 6kV系統 | 10kV系統 |
| 量 程 | 三相對地總電容Cx≤120uF即 Ic≤250A | |
| ≤130A 即Cx≤120μF | ≤250A 即Cx≤120μF | |
| 精 度 |
當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字) |
當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字) |
|
當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字) |
當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字) |
|
1、測量范圍及精度
2、工作溫度：-10～50℃
3、相對濕度：≤90%
4、工作電源：AC 220V ± 10% 50 Hz ± 1%
5、外形尺寸：310×300×170 mm
6、儀器重量：10 kg
增值服務
- 三年質保,一年包換,三個月試用
