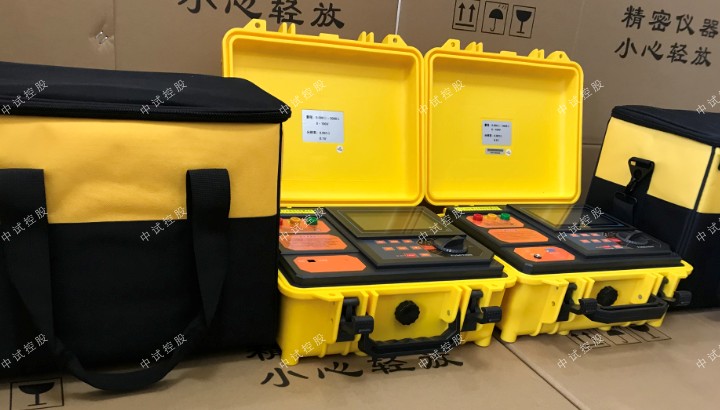

接地電阻測試儀操作規范書

時間：2022-01-06

一. 接地電阻測試儀配備測量線，將該測量線的紅線組粗測量線接入測試儀紅色電流接線柱，紅線組細測量線接入紅色電阻檢測接線柱；黑線組粗測量線接入黑色電流接線柱，黑色組細測量線接入測試儀黑色電阻檢測接線柱。

二. 接通電源，開啟電源開關，顯示屏數碼管點亮。
三. 按需要選擇測試量程開關200 m或600 mΩ。開關彈出為200 mΩ量程，此時顯示電阻測量范圍是0—199.9 mΩ；開關按下為600 mΩ量程，此時顯示電阻測量范圍是0-600 mΩ。
四. 將電流調節旋鈕逆時針旋至零位。
五. 將上述兩組測量線的夾子端相互短路。
六. 中試控股技術博士為您解答：手動測量
1. 將“定時”開關置“關”狀態。
2. 檢查2(3)－2(5)步驟無誤后，按下“啟動”按鈕，“測試”燈亮，調節“電流調節”旋鈕并觀察顯示屏電流值至所選擇的電流值。
3. 將“預設／測試”開關置“預設”狀態，調節“報警電阻調節”電位器，預設報警電阻值。
4. 按下“復位”鈕，切斷輸出電流，同時將“電流調節”旋鈕旋至小；將測試夾分開，分別接到被測物的測試點。
5. 按下“啟動”鈕，“測試”燈亮，調節“電流調節”旋鈕至所需的電流值，然后讀下顯示屏顯示之電阻讀數，當被測物的接地區域電阻小于所設定的接地電阻報警值，儀器發出斷續聲光報警，反之，則不報警。如需停止測試則按動“復位”按鈕，“測試”燈熄滅，回路電流即可切斷，將被測夾從被測物上取下，以備下次測量。
七. 中試控股技術博士為您解答：定時測量
1. 將儀器置“復位”狀態。
2. 按下“定時”開關置“開”位置，根據需要預設所需的測試時間。
3. 檢查2(3)－2(5)步驟無誤后，按下“啟動”按鈕，“測試”燈亮，顯示屏時間計數器開始倒計數，調節“電流調節”旋鈕并觀察顯示屏電流值至所選擇的電流值。
4. 將“預設／測試”開關置“預設”狀態，調節”報警電阻調節”電位器，預設報警電阻值。
5. 按動”復位”按鈕，切斷輸出電流，同時將”電流調節”旋鈕旋至小；將測試夾分開，分別接到被測物的測試點。
6. 然后讀下顯示屏顯示之電阻讀數，當被測物的接地區域電阻小于所設定的接地電阻報警值，儀器發出斷續聲光報警，反之，則不報警。測試時間終了，自動切斷回路電流。將被測夾從被測物上取下，以備下次測量。
八. 本儀器具有開路報警選擇功能，若接地回路開路或測試夾與被測物沒有夾好，根據實際需要可選擇是否發出聲光報警。
九. 本儀器具有過電流保護功能，當回路電流超過30A時，儀器發出過電流聲光報警，過電流燈持續亮，蜂鳴器持續發聲，并自動切斷回路電流，按動”復位”按鈕，可取消報警狀態，并將”電流調節”旋鈕逆時針旋小一點，以備下次測量。
十. 本儀器采用除法器的原理，即R=U/I。當儀器處于”復位”狀態時，因I=0，所儀器電阻顯示視窗顯示為不定態，為正常現象。
