變頻串聯諧振試驗裝置

時間：2022-02-22

中試控股技術博士為您解答：變頻諧振試驗裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。

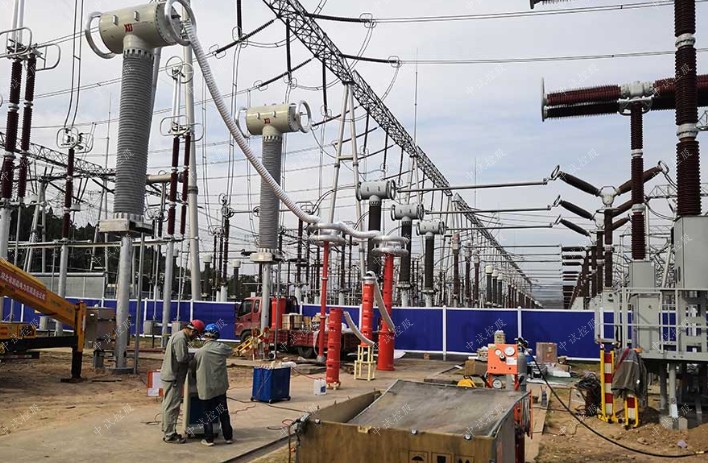

變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。

整套裝置的組成

    整套裝置由調頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器組成。
工作原理
   中試控股技術博士為您解答：通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。回路的諧振頻率取決于被試品電容CX和電抗器的電感L，諧振頻率。
    技術特點：
1、變頻諧振電源為高電壓試驗專門開發，輸出波形失真度小、穩定性好。
2、一體化結構，變頻控制部分集調頻、調壓、操作、保護、控制為一體。
3、保護功能齊全，過電壓、過電流、放電、過熱及零啟動保護。
4、具有手動試驗、自動調諧和自動試驗三種試驗模式。
5、全套設備采用便攜設計方式，具有體積小、重量輕，特別適合現場使用。
　6、操作界面全面符合國家高壓試驗標準。
　7、試驗結果大屏幕液晶顯示。
8、成套設備采用軍用的抗振和防塵標準設計，耐長途運輸和嚴酷使用環境。
9、產品質量穩定可靠，三年質量保證。
10、信守承諾，服務專業及時。
選型依據
    變頻串聯諧振試驗設備不同于一般通用的試驗儀器，特點是同一套設備可以用于不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等，除了本選型目錄給出系列典型常用型號供用戶選擇外，通常需要根據用戶的試品范圍和試驗要求進行配置方案的設計，滿足不同地區、不同用戶、不同試品的試驗要求。
    用戶只要提供下表參數，我們將提供符合您要求型號和詳細技術方案。
1、列出被試品類型：交聯電纜、變壓器、GIS、發電機、其它試品名稱。
　2、被試品相關參數：交聯電纜參數(電壓等級、截面積、長度)。
                     變壓器參數（電壓等級、容量）。
                     GIS參數（電壓等級、間隔數）。
                     發電機參數（火電/水電、容量、冷卻方式、出口電壓）。
                     其它試品參數（試品名稱、電壓等級、試品容量）。
                     被試品試驗參數：試驗電壓、試驗頻率、加壓時間。
變頻諧振試驗裝置介紹
    變頻串聯諧振耐壓試驗設備技術參數：
    1、供電電源電壓：AC220V/380V 50Hz 。
　2、輸出電壓：1000kV及以下；輸出容量：30-25000kVA。
3、工作頻率范圍：20-300Hz；頻率調節分辨率：0.01Hz。
4、試驗電壓波形：正弦波,波形畸變率≤0.2% 。
5、系統具有過電壓保護、過電流保護、試品擊穿跳閘、試品擊穿過電壓保護、放電保護。
變頻諧振電源
    變頻諧振電源是變頻串聯諧振系統的核心設備，其作用是將AC220V/380V，50Hz電源變為頻率可調、電壓可調，同時集保護，控制，監測功能于一體。
1、具有多重軟硬件保護。
（1）當試驗電壓超過設定的保護電壓后，過電壓保護動作。
（2）當工作電流超過設定工作電流時，過電流保護動作。
（3）當試品擊穿、短路或試品放電時，放電保護動作。
2、自動尋找諧振點、自動升壓、自動計時、自動降壓和打印報告。
    3、主要元器件和材料均由國際知名廠家（西門子、英特爾等）提供，確保產品質量穩定可靠。
勵磁變壓器主要變頻電源輸出的電壓升到合適的試驗電壓。
諧振電抗器
    諧振電抗器又稱高壓電抗器，主要作用是與試品發生串聯諧振。
1、干式、真空環氧澆注，免維護。
2、絕緣耐熱等級滿足干式電抗器國家標準要求。
　3、采用了熱平衡設計，可連續運行。
4、滿足同等性能要求時，體積小，重量輕。
5、電抗器可串、可并，可滿足多種試驗要求。
6、電抗器均配有專用鋁合金箱，便于保管和搬運。
分壓器和補償電容器
分壓器主要用于測量試品上的高壓電壓值。
補償電容器主要用于小容量試品試驗時，保證諧振頻率。
