變壓器繞組直流電阻測試及現場處理

時間：2022-02-25

中試控股技術博士為您解答：變壓器繞組直流電阻的測量，是變壓器檢修中一項不可缺少的預防性試驗項目。通過對所測得數據及其差別的綜合分析，初步分析分接引線各個繞組相間連線,各相的引線等的焊接情況, 分接引線與分接開關之間要用緊固件連接，分接開關接觸點之間接觸狀況等質量，并依據標準，能準確判斷變壓器繞組是否存在故障和隱患。

在多年的現場試驗工作中，深刻體會到，如果變壓器繞組的直流電阻數據出現異常，不管其差別是否超標，都必須認真地進行分析，認真查找造成異常故障的原因，消除故障。否則，將影響設備安全運行及經濟效益。

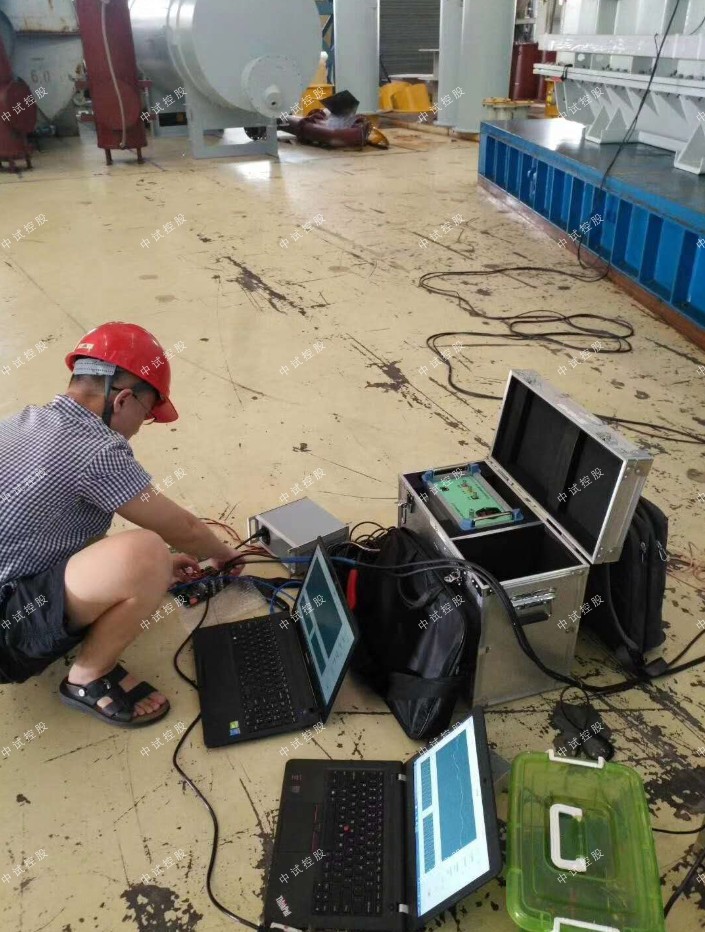

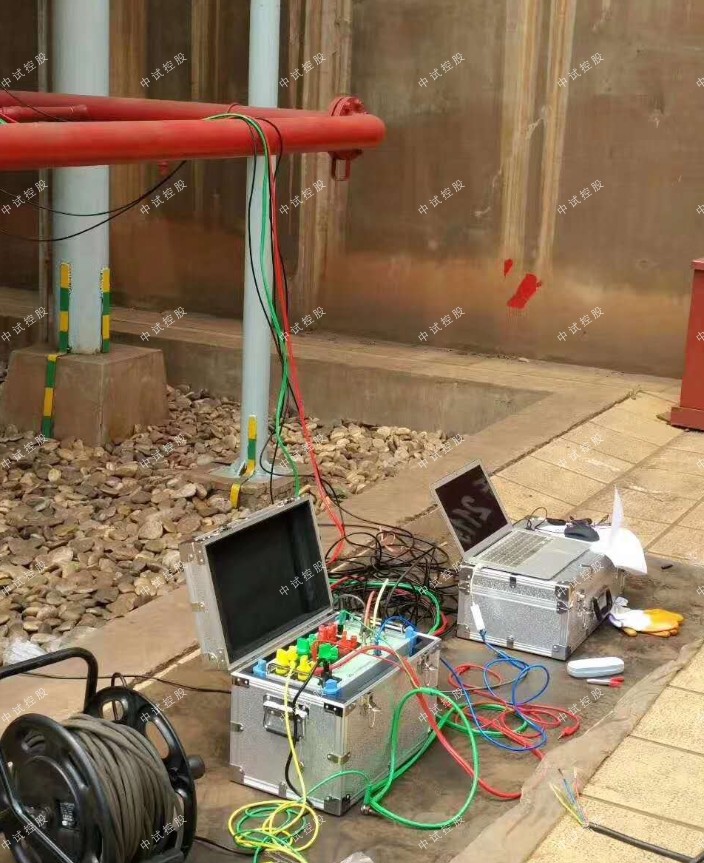

       變壓器繞組直流電阻測試
       1.根據被試設備銘牌、出廠資料，以前的試驗報告確定被試設備直流電阻的大概范圍,以選擇直流電阻測試儀及測試電流大小。測量儀表的精度應不低于0.5級。
       2.測量溫度，為了與出廠及歷次測量值比較，應將不同溫度下的直流電阻換算到同一溫度，以便于比較。
       3.連接導線應有足夠的截面，且接觸必須良好，在測量小電阻時應通過試驗接線消除引線接觸電阻對測量結果的影響，電壓引線應靠近被試設備接頭。避免因接線的原因影響測試結果，造成誤判斷。
       4.測試中注意事項

測量的阻值偏大或者特別小，可能是引線接觸不良造成的，待改善其接觸情況后再行測試。測量變壓器等大電感設備，測量接上直流電源，需考慮足夠的充電時間，讓電阻穩定后再讀數。測量完畢一定要等充分放電后再改試驗接線。

       5.試驗標準
       DL/T596-996《電力設備預防性試驗規程》對變壓器繞組的直流電阻規定：
       a. 1.6MVA以上的變壓器，各相繞組差別不應大于三相平均值的2%，無中性點引出的繞組，線間差別不應大于三相平均值的1%；
       b. 1.6MVA及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2%；
       c. 與以前相同部位測得值比較，其變化不應大于2%。
       要準確判斷和處理出現的缺陷，首先要保證所測得直流電阻阻值的準確性，排除儀器測量的因素，才能防止誤判斷；再依靠大家多年的工作經驗，共同探討，從繁瑣的數據中尋找出規律，找準故障所在；繼而制定相應的處理方法和措施，及時的處理缺陷，減少設備停役的時間，保障設備的安全運行。
其次，試驗人員在現場工作要有高度責任感。還需要提高現場試驗人員的技術素質，對試驗中所測得的數據和各種出現的現象，運用多種手段進行多方面綜合分析，找出缺陷的關鍵所在，對癥下藥，及時解決問題，讓變壓器能安全穩定的運行，保證經濟效益。
