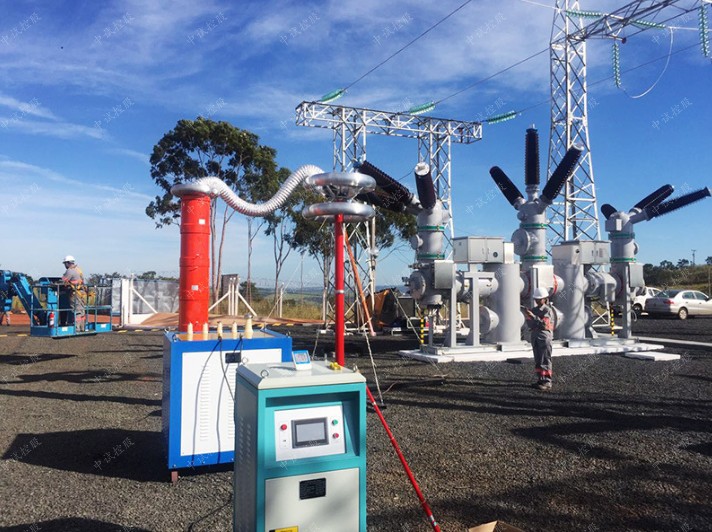

變電站電氣交流耐壓試驗應用與探討

時間：2022-02-28

中試控股技術博士為您解答：在變電站電氣設備供配電系統中，高壓電氣設備要定期進行預防性試驗，交流耐壓試驗是相當關鍵的一個測試項目。在預防性試驗中，絕緣電阻測試、吸收比試驗和泄漏電流測量、直流耐壓試驗等項目做好之后，雖能發現較多絕緣缺陷，但其試驗電壓往往低于被試品的工作電壓，這對于保證安全運行還是不夠的，為了進一步暴露設備缺陷，檢查設備絕緣水平，確定能否可靠地投入運行，就有必要進行交流耐壓試驗。

1.試驗安全操作及注意事項
     （1）試驗裝置的線路聯接必須正確可靠，高壓部分應保持足夠安全距離，通電前要做好全面檢查。
     （2）被試品和試驗設備，應妥善接地。所有支撐的絕緣物，都要有足夠的絕緣和機械強度。
     （3）交流耐壓試驗要在其他試驗項目做好之后，并不存在絕緣缺陷問題的情況下謹慎操作；若其他試驗項目做好之后，發覺設備存在絕緣缺陷問題時，則不能輕率決定做交流耐壓試驗，防止設備不必要的損壞。在交流耐壓試驗前后，均應搖測絕緣電阻。
     （4）被試品表面應清潔、干燥。安置狀況應符合實際使用情況，對于充油設備，應讓絕緣油基本上處于靜止狀態，才能夠加電壓試驗。
     （5）合閘前應檢查調壓變壓器是否在零位。調壓變壓器在升、降壓過程中，要監視有關儀表；加電壓過程，應密切監視高壓回路，監聽被試品是否有聲音。
     （6）調壓變壓器的升壓速度，對于瓷絕緣和開關類設備等，可以不予規定；但對于變壓器、發電機等貴重設備，在試驗電壓40%以前，可以是任意的，其后的升壓必須是均勻的，約為25%／s的試驗電壓。
     （7）試驗回路應有適當的保護設施。試驗過程若出現異常情況，應立刻先降壓，后斷開電源，并掛上地線再做檢查。
     （8）交流耐壓試驗時間，一般為1min；如是絕緣棒，帶電作業工具和單獨存在的有機絕緣材料，應為5min。斷開電源后，必須立刻觸摸被試部分，檢查有無發熱。

2.試驗分析

     （1）根據被試品的控制回路試驗狀況進行分析。若過電流繼電器整定值適當，則被試品擊穿時，過流繼電器要動作，電磁開關跟著就跳開。若整定值過小，可能在升壓過程，并非被試品擊穿，而是由于被試電流較大，造成電磁開關跳開；若整定值過大，即使被試品放電或小電流擊穿，也不會有所反映。
     （2）根據被試品的試驗狀況進行分析。在試驗過程中，如出現被試品發出擊穿聲響，發出斷續放電聲響，冒煙、出氣、焦臭、跳火、以及燃燒等情況，必須查明這種狀況是否確實來自被試品的絕緣部分，假如是來自被試品的絕緣部分，則認為被試品絕緣存在問題，或已被擊穿。
     （3）對綜合絕緣的設備，其耐壓前后絕緣電阻不應下降30%，否則為不合格。對于純瓷絕緣，或表面以瓷絕緣為主的設備，易受當時氣候條件的影響，則可酌情處理。
     （4）在試驗過程，若由于空氣濕度，溫度、或表面臟污等的影響，引起表面滑閃放電或空氣放電，則不應認為不合格，在經過清潔、干燥等處理后，再行試驗；若并非由于外界因素影響，而是由于瓷件表面釉層絕緣損傷，老化等引起（加壓后表面出現局部紅火），則應認為不合格。
