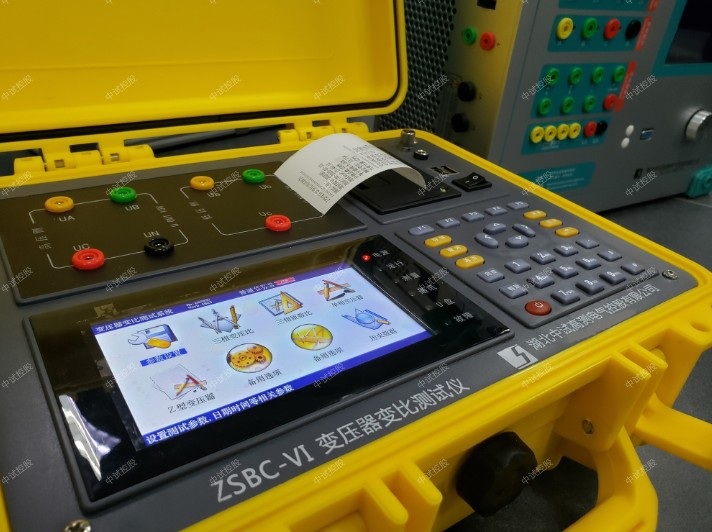

特種變壓器變比測試儀的設計

時間：2022-02-28

中試控股技術博士為您解答：變壓比是變壓器的重要參數之一，變壓比的變化與變壓器繞組的變化有密切的關系。變壓器變壓比的測量即變壓器電壓比的測量，是為了檢查變壓器的每一繞組的匝數是否符合設計與運行要求，因此也叫匝數比試驗。變壓器的高壓與低壓額定電壓比往往為分數(或以小數表示)值，因此不得不采取四舍五入的辦法取整數匝。這樣就不可避免的使電壓比與匝數比之間產生微小偏差。生產過程中必須控制這一誤差，使之在允許范圍內，生產過程中需對變壓比進行測試。

測試儀硬件設計主要包括如下功能模塊:
1.試驗電源產生模塊
       此模塊主要用于產生變壓比測試過程中一次側電源，主要由波形產生電路和功率放大電路組成。
2.數據采集及處理系統
       該系統完成被測變壓器副邊輸出交流電壓的采集與處理，主要由增益控制電路、AC/AD變換電路和電壓頻率轉換電路組成。
3.鍵盤及顯示模塊
       本系統具有良好的人機交百功能。在測試過程中，液晶顯示模塊主要顯示當前系統的工作狀態。檢測結束時，顯示本次測試得到結果。通過按鍵可以實現被測試變壓器種類的選擇、測試開始或終止等功能。本系統主要有如下功能按鍵:0一9數字鍵、小數點、上下左右選擇鍵、復位鍵、確定鍵、取消鍵。
4.通訊模塊
       系統中設計了測試儀與PC實現信息交互的串行通信模塊。用戶可通過PC遠程啟動和中止變壓比測試，也可要求測試儀上傳試驗數據。
5.看門狗保護電路
       看門狗超時延遲復位電路(以下簡稱看門狗電路)，既能保證單片機系統在上電時產生可靠的復位脈沖，又能在單片機死機時對其復位。
中試控股技術博士為您解答：測試儀軟件總體設計
       本軟件針對特殊接線方式變壓器變壓比的測試，主要完成變壓比測試過程中的波形產生、數據采集、數據上傳、變壓比計算等功能。本變壓比測試儀具有兩種工作模式，測試儀獨立檢測模式和遠程操作控制模式。換獄儀系統啟動成功后，整個系統一直運行在空閑狀態，當接收到安裝在外殼的手動啟動檢測鍵或上位PC機命令后，測試儀才被激活并進入相應的處理程序。手動方式是為了使測試儀具有一定的獨立性而設立，方便便攜式使用。當上位機無法使用或因其他原因無法實現遠程操作控制時，工作人員僅需通過手動檢測鍵即可在沒有上位機的情況下完成一次檢測。
       l)當手動檢測鍵被按下時，相應的標志位被置位，同時檢測測量對象按鍵，設定相關的參量值，系統開始變比測試工作。檢測完畢后，計算被測試變壓器的變壓比，并將其發送至液晶進行顯示，測量全部完成后退出檢測處理子程序，系統進入空閑狀態。
       2)當系統處于遠程操作控制模式時，下位機接收上位機指令，執行相應的操作，啟動或終止一次檢測。一次檢測完成后，下位機可將測試結果相關信息上傳至上位機，實現遠程數據參量的計算。軟件主要功能模塊如圖牛1所示。變比測量系統軟件部分主要分為主程序、鍵盤及顯示子程序、波形產生子程序、通訊中斷服務子程序、變壓比及變比誤差計算子程序等模塊。
       變壓比是變壓器的重要參數，它的變化與變壓器繞組的變化有密切的關系。由于此類變壓器接線方式的特殊性，通常所用的變壓器變壓比測量儀不能直接運用于此類變壓器的變壓比測量中，所以研究用于此類變壓器的變比測試儀具有一定的實際意義。
