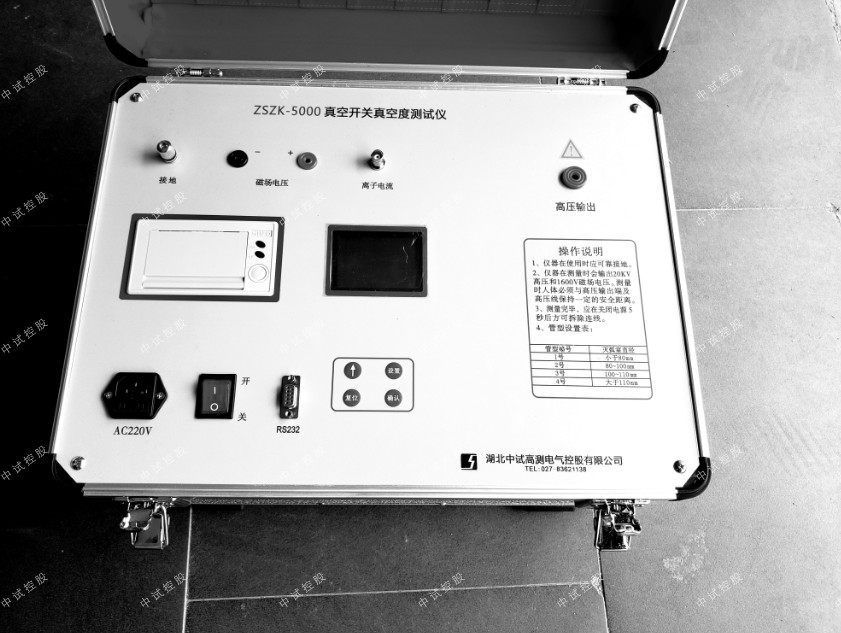

真空度測試儀使用方法和注意事項
時間：2022-03-01
中試控股技術博士為您解答：使用方法
1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。
2、將被測的真空管與儀器接線。具體的操作為：先將真空度測試儀接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。
3、測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。
中試控股技術博士為您解答：操作注意事項
1．儀器外殼應可靠接地；
2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；
3．請正確選擇真空管的管型；
4．測試過程中，高壓輸出端會輸出約20KV高壓,請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離),磁場電壓輸出端輸出約1600V高壓,請注意安全!
5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時,應立即關閉電源,重新接好磁控線圈,請注意此時磁場電壓輸出端會有較高電壓,請接線時勿接觸導體部分,以免被電容上的殘余電壓擊傷.
1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。
2、將被測的真空管與儀器接線。具體的操作為：先將真空度測試儀接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。
3、測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。
中試控股技術博士為您解答：操作注意事項
1．儀器外殼應可靠接地；
2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；
3．請正確選擇真空管的管型；
4．測試過程中，高壓輸出端會輸出約20KV高壓,請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離),磁場電壓輸出端輸出約1600V高壓,請注意安全!
5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時,應立即關閉電源,重新接好磁控線圈,請注意此時磁場電壓輸出端會有較高電壓,請接線時勿接觸導體部分,以免被電容上的殘余電壓擊傷.
6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意安全！
