絕緣靴耐壓裝置配套使用方法

時間：2022-03-21

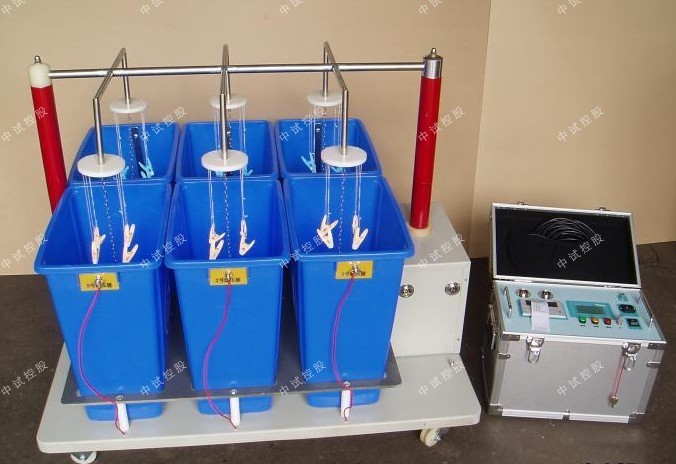

中試控股技術博士為您解答：使用前先將水電阻內注水（出廠時水電阻是空的，注水時不要注得太滿，淹沒電極即可），注滿水的水電阻安裝在移動托架上,再將電極桿支撐兩端插入絕緣撐桿和水電阻內。

將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴手套耐壓試驗裝置夾好。
絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。
檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的兩根電纜把操作箱同試驗臺相連接。
控制箱操作指南

試驗項目	項目	周期	電壓等級	要求			說明
絕緣靴	工頻耐壓試驗	半年	無	工頻耐 kV	持續時間min	泄漏電流mA	操作箱已經預置好
絕緣靴	工頻耐壓試驗	半年	無	25	1	≤10	操作箱已經預置好
絕緣手套	工頻耐壓試驗	半年	電壓等級	工頻耐 kV	持續時間min	泄漏電流mA	操作箱已經預置好
			高壓	8	1	≤9
			低壓	2.5	1	≤2.5
絕緣膠墊	工頻耐壓試驗	一年	電壓等級	工頻耐 kV	持續時間min	泄漏電流mA	操作箱已經預置好
			高壓	15	1	無擊穿
			低壓	3.5	1	無擊穿
自定義	工頻耐壓試驗			工頻耐 kV	持續時間min	泄漏電流mA	耐壓試驗電壓、試驗時間、泄漏電流值可選
自定義	工頻耐壓試驗			1-30可選	1-10可選	1-20可選	耐壓試驗電壓、試驗時間、泄漏電流值可選

     6.面板操作說明：
     “復位”鍵：相當于退出和返回上一級菜單的作用。在試驗過程中可隨時按“復位”鍵終止操作。
     “選擇”鍵：移動光標；在“自定義”菜單下可用來選擇耐壓試驗電壓值、試驗時間值、泄漏電流值。
     “確認”鍵：按鍵選擇下一部操作，試驗過程結束后，按“確認”鍵可以打印試驗數據。
    7.在試驗過程中，如果泄漏電流大于規定值、或試驗品被擊穿，操作箱保護動作，自動切斷電源，自動回零，泄漏電流超標或被擊穿的絕緣靴（手套）對應的指示值閃爍，并有報警聲，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再重復上述操作方法。在試驗過程中如果由于市電波動造成試驗電壓或高或低，可以按“確認”鍵升高電壓，也可以按“選擇”鍵降低電壓。
     8. 整個試驗過程結束后，操作箱會自動回零，按“確認”鍵可以打印試驗數據。
     9.拆卸絕緣靴（手套）時應切斷電源，重復上述方法進行下一批次的試驗。
