微機保護校驗

時間：2022-03-22

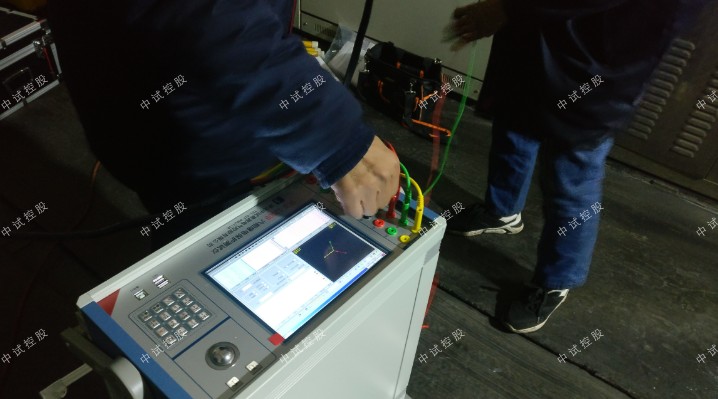

中試控股技術博士為您解答：微機保護與測試儀的接線
無論使用哪個軟件模塊對微機保護裝置進行測試，微機繼電保護測試儀均應將Ua、Ub、Uc、Un、Ia、Ib、Ic、In分別接入微機保護裝置的電壓、電流輸入回路的相應端子中；將保護裝置的跳閘出口（或跳A、跳B、跳C）和重合閘出口接至測試儀開入TA（或TB、TC、TD）和開入TE 端子中，保護出口公共端（＋KM）接至測試儀開入公共端Tn。

電流、電壓輸入回路及極性檢查

在“遞變試驗”軟件模塊中，設定各相電壓為57.735V，互差120相角；各相電流為5A ，互差120相角輸出，從微機保護裝置中應可讀出各相電壓值均為57.735V，各線電壓值均為100V；各相電流值均為5A。

整組試驗

中試控股技術博士為您解答：在“整組試驗”軟件模塊中，設定各種故障類型，故障阻抗（Z、φ方式或R、X方式），故障電流（常為5A）、故障初角、零序補償系數(shù)Kx、Kr等，永久/ 瞬時性故障，模擬各種類型故障檢查保護動作情況。
設定好各種參數(shù)后，按“確認”，計算機自動計算出各相故障電流、電壓，按“故障前”即輸出故障前的正常電壓、電流值（各相電壓為57.735V、電流為0A），按“故障”，輸出故障電流、電壓，加至保護裝置上。保護跳閘后，裝置恢復輸出正常量。保護重合閘后，如果是永久性故障，裝置再次輸出故障量，至保護第二次跳閘（永跳）后，再輸出正常量。保護跳閘、重合閘、永跳時間顯示于測試記錄區(qū)。

相間距離試驗

在“整組試驗”軟件模塊中，設定AB或BC或CA或ABC故障，當設定故障阻抗為0.95倍某段相間距離阻抗整定值Zxset時，保護均應可靠按該段動作時間動作，故障阻抗為1.05倍Zxset時，該段保護均應可靠不動作。

接地距離試驗

退出距離保護壓板，在“整組試驗”軟件模塊中，設定AN或BN或CN故障及Kx、Kr，當設定故障阻抗為0.95倍某段接地距離阻抗整定值Zdset時，保護均應可靠按該段動作時間動作，故障阻抗為1.05倍Zdset時，該段保護均應可靠不動作。

零序保護試驗

退出零序保護壓板，在“整組試驗”軟件模塊中，設定AN或BN或CN故障及Kx、Kr，當設定故障電流為1.05倍某段零序保護整定值I0set時，保護均應可靠按該段動作時間動作，故障電流為0.95倍I0set 時，該段保護均應可靠不動作。
