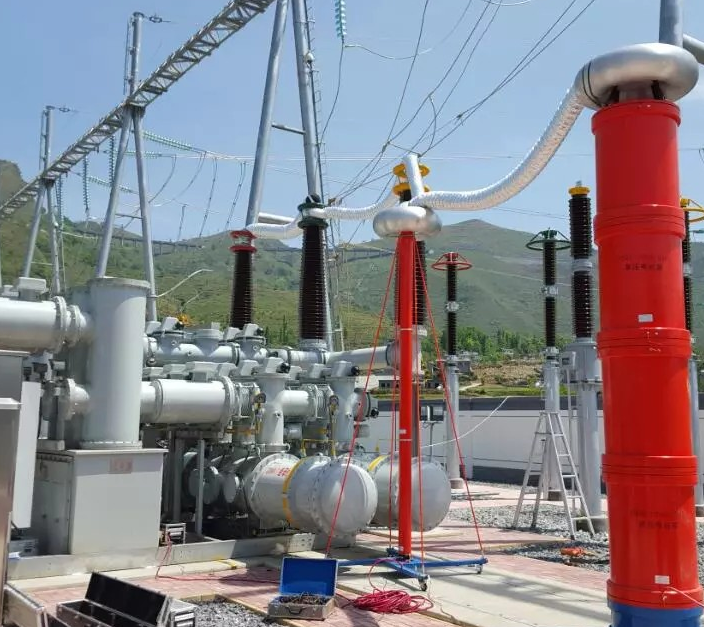

變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中最常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其中試控股集團生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。 變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；

圖 串聯諧振變壓器的等值電路

串聯調諧串聯諧振變壓器的等值電路如圖3所示。當對諧振變壓器施加US=220V，f=50Hz的工頻電壓后，通過手動或自動調節，使即XL=XC時，回路發生串聯諧振，這里回路電流IS最大

因為RC?RL，則有 Is≈US/Rc（1）被試品上的電壓UC和調諧電抗器上的電壓UL分別為：當調諧到諧振時

（2）式（2）中比值（3）ω0為諧振角頻率Q稱為串聯諧振回路的品質因數。因為，所以Q?1。從而得出電源容量

由式可知，當諧振變壓器調諧到諧振時，電源電壓和容量均為被試品對應電壓和容量的1/Q。所以與一般試驗變壓器相比，諧振變壓器具有重量輕、體積小的優點。
